Smart 模擬工廠自動控制，運行流程

　　Smart 使用 ModbusTCP 通訊協定，可分別讀取OpenPLC與Factory I/O的控制數據，實現對 Factory I/O 虛擬工廠的控制。Factory I/O是虛擬模擬軟體，可使用其內部的各種元器件、感測器、驅動器等搭建自己理想中的工業現場，並聯合PLC虛擬進行程式設計模擬。範例提供場景的專案檔案，可直接在Factory I/O 運行，此場景的製作方式如下： 在Factory IO 中創建一個空白場景。在工作站分類中找到 Tank，將其拖放至場景中，使用滑鼠右鍵點選零件，將配置修改為 Analog。

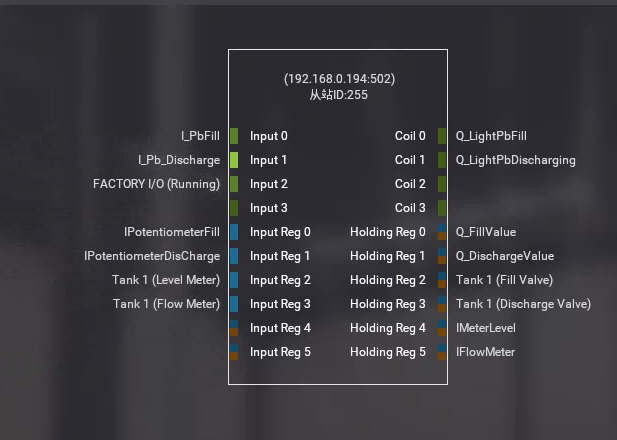

　　接下來選擇驅動方式，點擊功能表列中的 檔-驅動，在下拉清單中選擇驅動的方式為 Modbus TCP/IP Server，點擊右側的 配置 按鈕，將從站ID 修改為 255，輸入、輸出點按照圖示進行設置。返回驅動介面，介面中寄存器分配設置如圖。

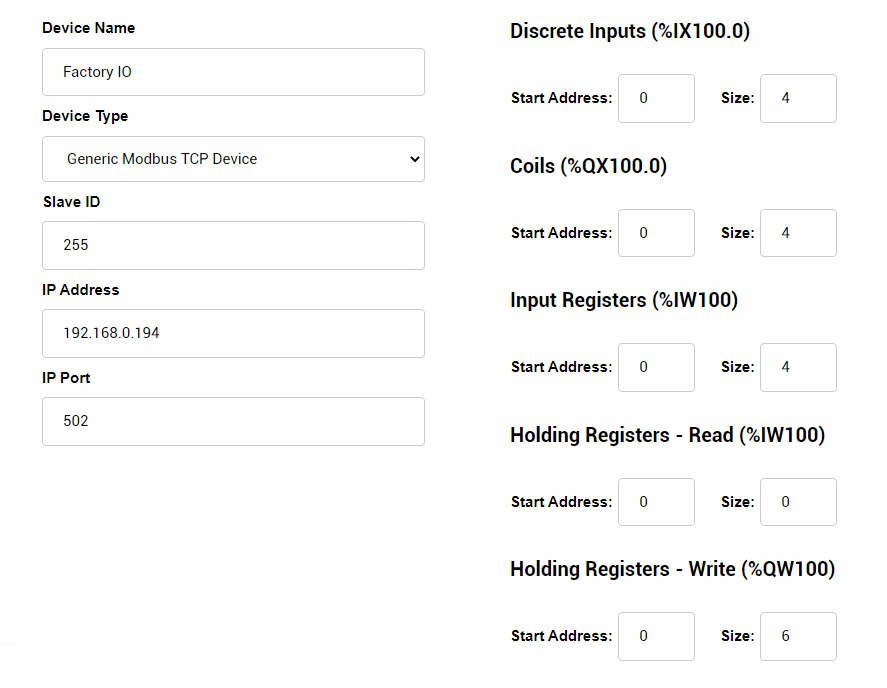

 　　打開OpenPLC管理後臺介面，選擇 Slave Devices，在清單介面中點擊 Add new device，創建的設備根據 Factory IO 中的驅動位址進行修改，設計界面如圖。設置完成後，點擊 Save device 保存。

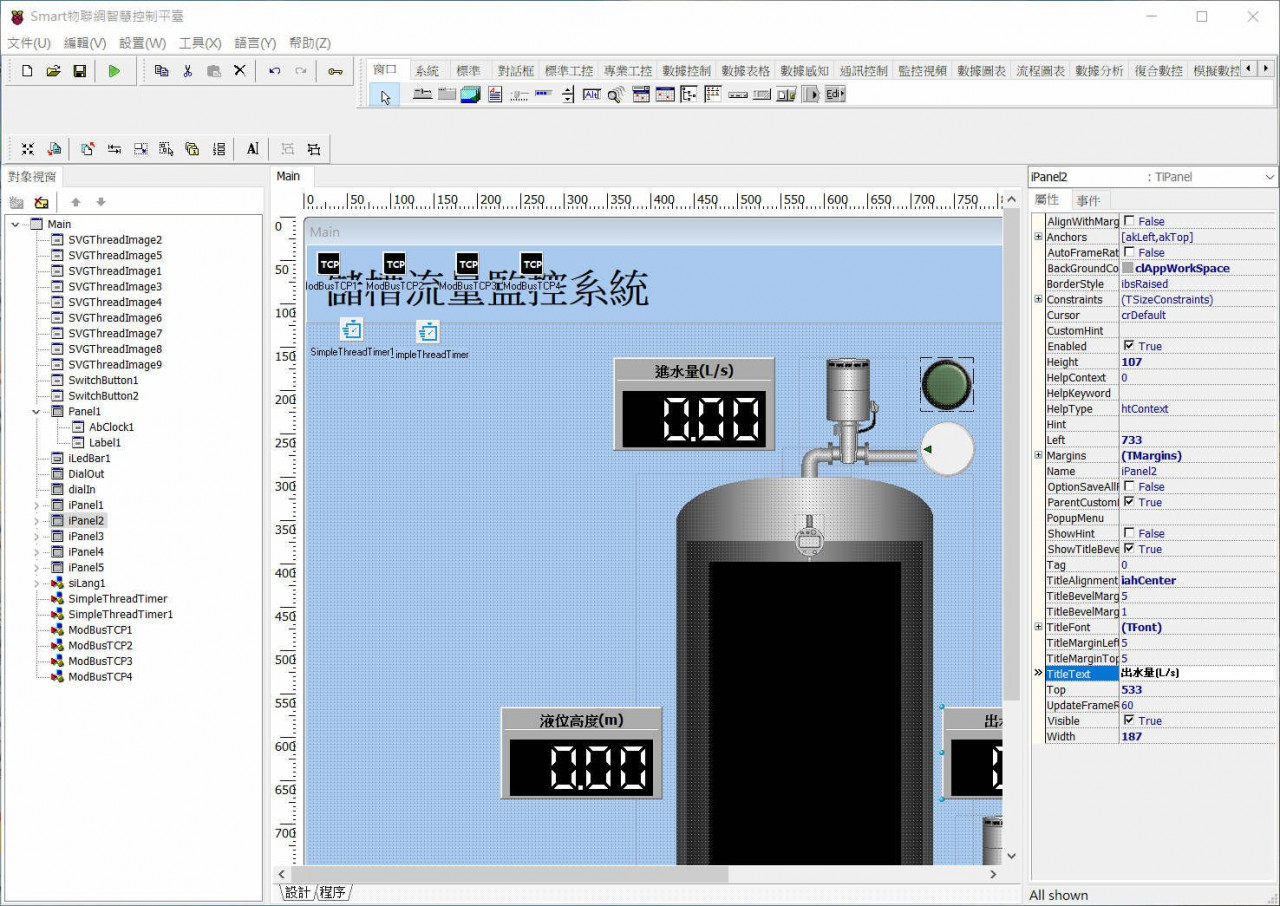

　　接下來上傳PLC程式，將專案檔案 Fill_Tank.zip 解壓縮。OpenPLC管理後臺介面選擇 Programs，選擇上傳其中的 *.st 檔，上傳並保存，OpenPLC將重新編譯器，編譯完成後，返回主介面，並點擊 Start PLC 啟動PLC。OpenPLC啟動後，可點擊場景運行，測試運行情況。打開Smart 設計介面進行場景設計，設計完成的樣式如圖。

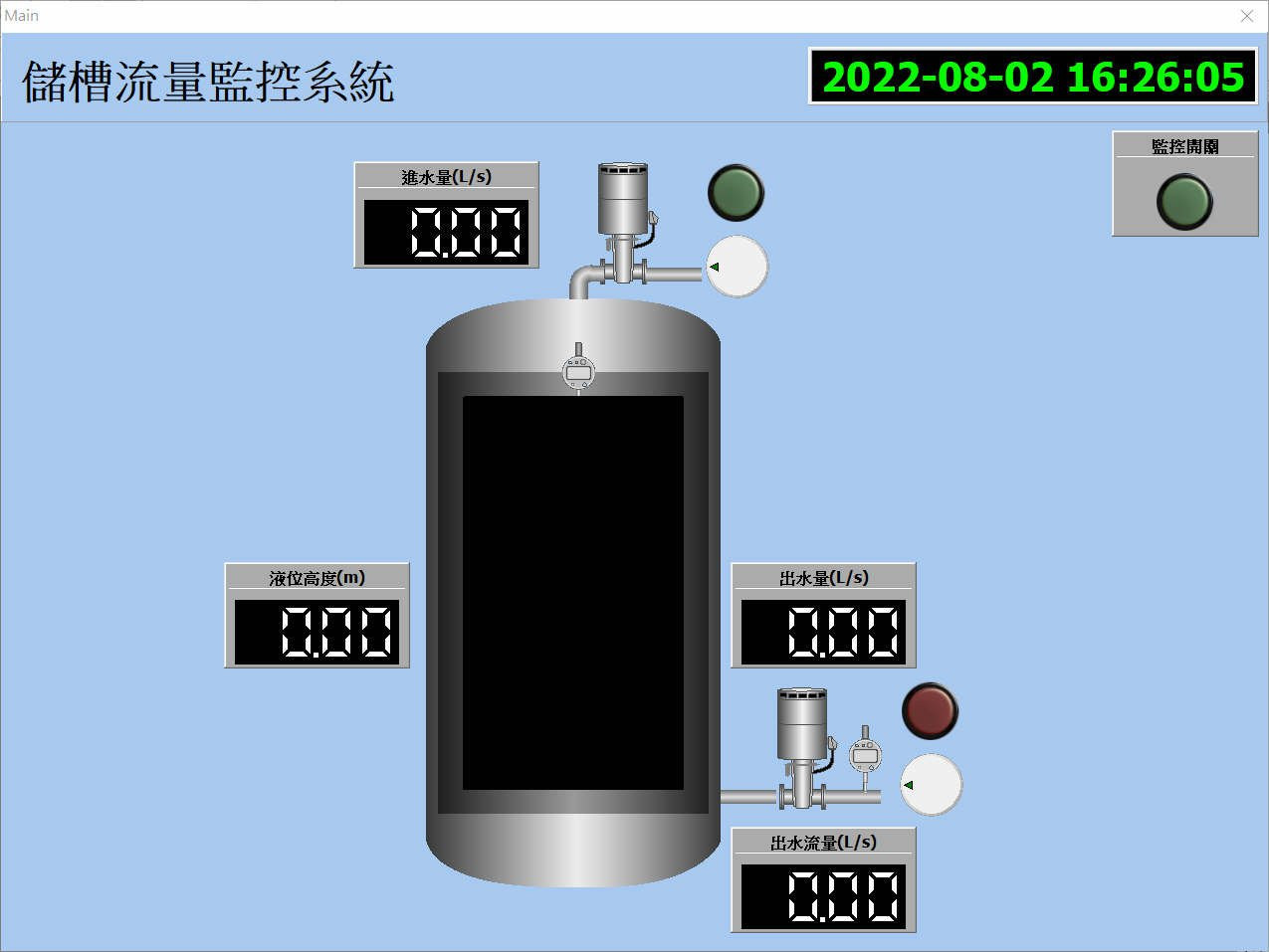

　　設計關聯的事件代碼，最終的運行狀態如圖。

　　除了上述整合方法，也可以只用 Smart 控制 Factory I/O 模擬工廠，無需 PLC 也能完成自動控制程序。簡化開發程序，快速驗證自動化控制作業。
