製程製令

# 製程製令

  • 目的: 按照生產排定的計畫,若某單一製程需托外加工,在物料備齊後,向托外廠商發出製造通知,委託其生産。

  • 功能:

    製程製令之查詢、新增、刪除、修改。

    1. 製程製令單自動計算物料需求及結案作業。

    2. 製程製令單審批作業。

    3. 製程製令轉批次發料作業。

  • 範圍:

    1. 「托外製令加工明細」中建立加工產品基本資料。

    2. 「物料明細」計算加工產品所用物料需求。

    3. 「製程碼明細」建立每個工序標題說明。

  • 執行單位: 委外。

  • 權責:

    1. 製程製令審核:生管

    2. 製程製令核准:委外

    3. 製程製令確認:採購

  • 依據: 依據工廠生產製程或製令完成情況。

  • 相關單位: 生產、委外、採購。

  • 控制重點:

    作業程序:

    1. 有下列情形且經比較託外加工與自製成本確為託工有利,由製造單位依照[供應商管理程序]決定託外加工之安排,並依據核准後發出托外加工單,圖進行託外加工作業。

      1. 市場上已進入成熟之產品,而客戶亦一再要求降價利潤微薄產品。

      2. 特殊產品無法自製。

      3. 協力廠商有專門技術,利用託外品質較佳且價格較廉。

      4. 廠內產能不足時,依生產分類產生之生產成本及交期、品質因素決定外包生產方式。

    2. 承製廠商的審查與選定:

      1. 「製造通知單」經簽核後,製造單位判定託外處理,委託協力廠商承製,依[供應商管理程序]選定承製廠商。

      2. 依品質、交期、服務及價格審查基準選擇一家最適當廠商。

    3. 托外:

      1. 由生管單位列印「托外加工單」經權責主管簽核後,通知採購單位採買,再由生管人員憑「托外發料單」領取加工件送交外包廠商。

      2. 「托外加工單」上除書明委外加工產品、規格、數量(依據BOM表之標準用量)及交期外,並應詳細說明加工方式及圖樣,以供外包廠商生產依據。

      3. 外包廠商完成加工送交公司時,由品保單位作IQC檢驗,良品入成品倉,不良品則入在途不良品倉。

      4. 外包廠商月結請款時,會將請款明細交予會計人員,由其彙整請款明細、「請款月結單」及發票後,填寫「應付憑單」呈相關主管簽准後,轉交出納人員進行付款。

  • 產生表單: 製程製令單。

  • 資料來源: [生產]-[製令]、[生產]-[重工]、[生產]-[返修]

  • 資料去向: [托外]-[批次發料]

# 操作步驟

  1. 進入製程製令頁面(圖-1)

      進入主畫面,點擊進入[托外]-[製程製令]頁面。

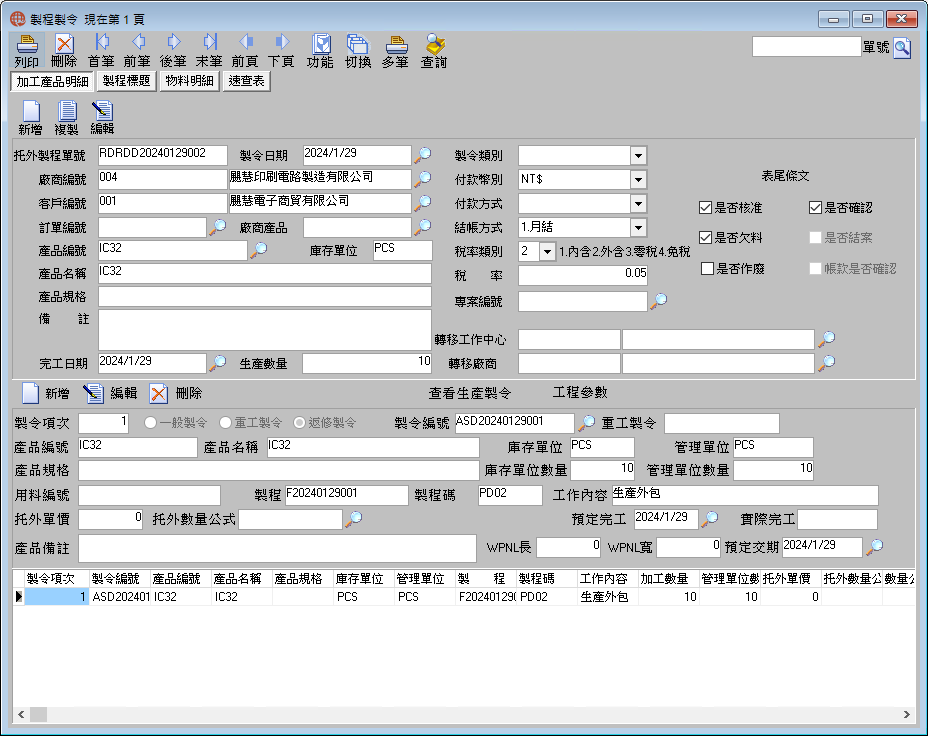

    圖-1  製程製令
    圖-1 製程製令
  2. 新增加工產品明細

      點擊[新增]按鈕,選擇托外廠商,依次設定各選項。點擊畫面上部[保存]按鈕,保存資料,如不想保存,點擊[取消]按鈕。

註

若不是自行新增,托外製令將由來源檔拋入。

  1. 新增托外製程製令編號

      點擊畫面中部[新增]按鈕,在製令編號點擊選項按鈕,從彈出窗體 圖-2 中選取生產製令編號後,在點擊編輯,依次填寫各欄位資料。點擊畫面中部[保存]按鈕,保存資料,如不想保存,點擊[取消]按鈕取消保存。

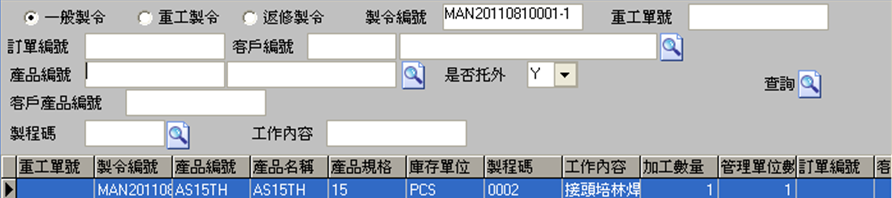

    圖-2 製令查詢
    圖-2 製令查詢
  2. 進入製程標題頁面

      製程碼標題內容由來源檔帶出,但亦可自行新增。點擊[新增]按鈕,由製程大類選單挑選後,帶出製程大類 製程小類標題說明,標題說明內容用戶可手動修正輸入。

  3. 進入物料明細頁面(圖-3)

      確定加工數量、預定交期等資料皆設定正確後,請點擊[功能]-[核准],再點擊[物料明細],進入物料明細頁面。點擊[展開需求物料],系統將依據bom設置展開需求用料-

    1. 展開是空的,代表無需領料,請直接點擊[檢查庫存]按鈕。系統提示[沒有展開需求物料是否繼續執行],點擊[是]即可。

    2. 展開有需求料件,表示需要領料,但庫存足夠,請確認發領料的庫別、儲位、批號、同意領用數量正確後,點擊[檢查庫存]按鈕,再到選擇[轉批次發料],資料將拋至[托外]-[批次發料]。

    3. 如果欠料,請點[取消]按鈕,再依請採購流程購買需求用料,待庫存補足後,請重新再做一次[檢查庫存],後續動作如b.。

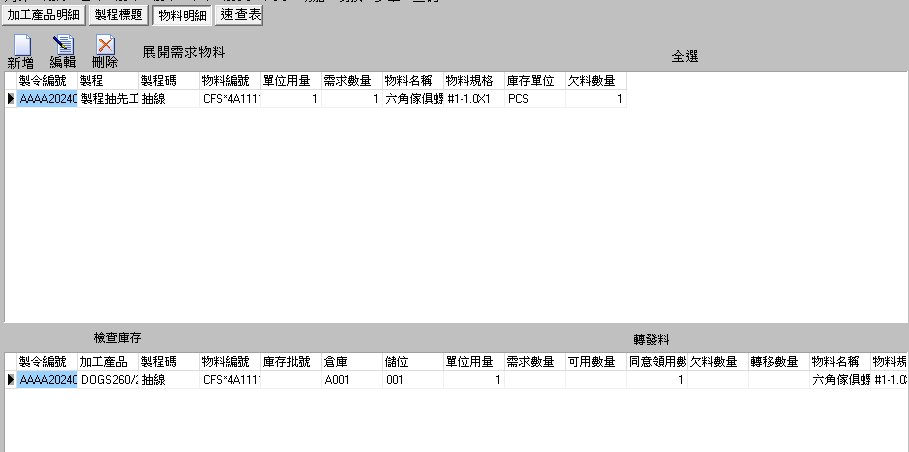

    圖-3  物料明細
    圖-3 物料明細
  4. 查看工程參數(圖-4)

      在加工產品明細頁面,點擊[工程參數]可以查詢的資料。

    圖-4 工程參數
    圖-4 工程參數
  5. 轉批次發料作業

      點擊進入[托外]-[製程製令]頁面,點擊[功能]按鈕,再點擊[轉批次發料],系統自動產生批次發料單,資料將轉入[托外]-[批次發料]。

  6. 審核/核准/確認

      托外加工完成,確定數量等資料皆已正確,生管人員可在頁面點擊[功能]按鈕,從彈出的對話框中點選即可,確認後頁面中的[是否審核]、[是否核准]、[是否確認]欄位會被勾選,確認後的單據無法進行編輯操作,如要取消確認,請重新進入[功能]點選[取消確認]、[取消核准]、[取消審核]即可。

  7. 帳款核准/確認

      數量的審批與帳款的審批是分開的,前者是生管人員的權責,後者是財會人員的權責。因此數量的審批可以先做,方便途程順利進行,而帳款的確認可以待帳款計算釐清後再做。加工單價與加工金額計算皆確定正確後,財會人員可在頁面點擊[功能]按鈕,從彈出的對話框中點選。確認後頁面中的[帳款是否核准]、[帳款是否確認]欄位會被勾選,確認後的單據無法進行編輯操作,如要取消確認,請重新進入[功能]點選[取消確認]、[取消核准]、[取消審核]即可。

註

要先做過數量的審批,才能做帳款的審批,否則系統會出現警示訊息。

  1. 結案

  點擊進入[托外]-[製程製令]頁面,再點擊[結案]。結案後單據將用於成本結算。

  1. 製程轉入明細/轉出明細

  點擊進入[托外]-[製程製令]頁面,點擊[功能]按鈕,再點擊[轉入明細\\轉出明細],可以轉入到製程轉移單或轉出到托外製程轉移單中。

註

未使用[在製品]模組不需使用此功能。

# 欄位説明

欄位說明(圖-1 製程製令):

[托外製程單號] 托外製程製令單之編號,系統自動產生流水號。

[製令日期] 托外工單日期。默認為系統日期。

[製令類別] 托外製令單之類型,從下拉式選單中提取,它在單據類型中設置。

[廠商編號] 托外加工廠商之代碼,點擊選項按鈕,從彈出窗體中選取,或由來源檔帶出。

[廠商名稱] 托外加工廠商之名稱,由廠商編號帶出。

[訂單編號] 托外製令單所對應之訂單編號,點選旁邊的按鈕選取,或由來源檔帶出。

[客戶編號] 下訂單的客戶編號/客戶名稱,由訂單編號帶出。

[產品編號] 加工產品編號,點擊選項按鈕,從彈出窗體中選取,或由來源檔帶出。

[產品名稱] 加工產品名稱,由產品編號帶出。

[產品規格] 加工產品規格,由產品編號帶出。

[庫存單位] 加工產品之庫存單位,由產品編號帶出。

[付款幣別] 支付廠商加工費用的幣別。點擊下拉選單選取,或由廠商編號帶出。由[採購]-[供應商資料]-[廠商基本資料]帶出。

[付款方式] 支付廠商費用的方式。點擊下拉選單選取,或由廠商編號帶出。由[採購]-[供應商資料]-[廠商基本資料]帶出。

[結帳方式] 與加工商議定的結帳方式,點擊下拉選單選取,或由廠商編號帶出。由[採購]-[供應商資料]-[廠商基本資料]帶出。

[稅 率] 發票稅率。用戶自行輸入,或由廠商編號帶出。

[完工日期] 托外加工預定交貨日期。用戶手動設定。

[生產數量] 產品生產之數量,用戶可手動修正。

[是否核准] 製令是否被核准,若被核准,則選項框被選中,否則反之。

[是否結案] 製令是否被結案,若被結案,則選項框被選中,否則反之。

[是否欠料] 製令是否欠料,若欠料,則選項框被選中,否則反之。

[專案編號] 托外產品之專案編號,點擊放大鏡,從彈出窗體中選取。在[銷售]-[專案設置]中設置,或由[生產]-[製令]帶入。

[轉移工作中心] 下一個製程若需轉回廠內自製,系統將自動帶出下一個製程的工作中心編號/工作中心名稱。由來源檔帶出。

[轉移廠商] 下一個製程若仍是托外,系統將自動帶出托外廠商編號/托外廠商名稱。由來源檔帶出。

[備  註] 補充對托外製令單的說明。

欄位說明(圖-1 托外製令明細):

[查看生產製令] 如果想查看生產製令相關資料,如製程明細,可直接點擊此按鈕,系統會直接開啟[生產]-[製令]的畫面,方便人員查閱操作。

[更新製程托外公式] 托外製程製令已產生,來源檔的托外公式卻有新的修正,直接點擊此按鈕,會把來源檔新的設定直接帶入,方便用戶作業。

註

來源檔有兩種可能-

  1. [生產]-[製程設置]->一般製造業使用製程設置

  2. 或[物料]-[產品工程]-[製程]-[托工資料])->PCB業使用產品工程

[製令項次] 托外製程製令編號,系統自動產生。

[是否返修] 來源檔製令是否是返修製令,系統自動產生。

註

來源檔若是[生產]-[返修],此欄位會自動打勾。

[是否重工] 來源檔製令是否是重工製令,系統自動產生。

註

來源檔若是[生產]-[重工],此欄位會自動打勾。

[重工製令] 來源檔製令若是重工製令,系統會帶出重工製令編號。

[重工截止製程碼] 重工製令到哪一個製程碼停止,之後將回到正常生產流程繼續往下走。若是重工製令,由來源檔帶出。

[製令編號] 來源檔製令編號,來源檔帶出。

[產品編號] 子製令之之產品編號,由來源檔帶出。

[產品規格] 子製令之之產品規格,由產品編號帶出。

[庫存單位] 子製令之庫存單位,由產品編號帶出。

[管理單位] 子製令之管理單位,由產品編號帶出。

[製 程] 子製令之生產製程名稱,由來源檔帶出。

[製 程 碼] 子製令之生產製程碼,由來源檔帶出。

[工作內容] 子製令之生產製程名稱,由來源檔帶出。

[可用數量] 倉庫中目前尚可支用之總剩餘數量。取用[物料]-[庫存管理]-[可用庫存]。

[加工數量] 托外加工的數量。由來源檔帶出。用戶可視實際狀況修正。

[管理單位數量] 托外加工的管理單位數量。由[生產]-[製令]轉入。用戶亦可視實際狀況修正。若非由生產製令轉入,而是新增產生,子製令之加工數量,請用戶自行輸入。

[托外單價] 托外加工單價,由[單價計算方式]來決定單價的產生。

[單價計算方式] 托外單價的決定方式,可由下拉選單挑選,或由來源檔帶出。

單價計算方式有兩種,不同方式將使[加工單價]的產生不同-

  1. [托外單價]-

    採用此種單價方式,表示廠商的報價單位與加工產品計價單位是相同的,托外單價不須再另外透過公式計算。

    用戶可直接輸入單價,或由[生產]-[製程設置]-[單價計算方式](或[物料]-[產品工程]-[製程]-[托工資料]-[單價計算方式])帶出。

  2. [托外單價公式]-

    採用此種單價方式,表示托外單價必須再透過公式計算。用戶可於下拉選單挑選,或由[生產]-[製程設置]-[托外單價公式](或[物料]-[產品工程]-[製程]-[托工資料]-[托外單價公式])帶出。

    說明:當加工商報價單位與加工產品計價單位不同時,就必須利用單價公式先將單價換算成一致的單位單價,系統才能進一步計算加工費用。

    例:如加工產品AA的生產途程有四站,計價單位是PCS,但在第三個製程的加工商卻以kg報價,兩單位不同是不能直接拿此單價來計算加工費用的,必須透過公式做換算,如下—

    Pcs單價 =kg單價/單位重(1pcs=?kg)…

    (透過此公式將kg單價換算為pcs單價)

    只要加工商的報價單位與產品本身的計價單位不同,就必須有加工單價公式做換算。

[托外單價公式] 若[單價計算方式]選擇[托外單價公式],表示單價必須另外透過公式計算得出,可直接在放大鏡選單挑選,或由[生產]-[製程設置]-[單價公式](或[物料]-[產品工程]-[製程]-[托工資料]-[單價公式])帶出。

[金額計算方式] 加工費用的計價單位採用方式,可由下拉選單挑選,或由[生產]-[製程設置]-[金額計算方式](或[物料]-[產品工程]-[製程]-[托工資料]-[金額計算方式])帶出。

目前分為三種-

  1. 庫存單位 –

    表示加工費用以庫存單位計價,加工費用=單價 × 完工數量

  2. 管理單位 –

    表示加工費用以管理單位計價,加工費用=單價 × 完工管理單位數量

  3. 金額公式-

    表示加工費用以不是拿庫存單位或者管理單位來計價,而是另外有計算公式,加工費用=單價 × 加工金額公式

[加工金額公式] 若加工費用的計算公式不是一般的[數量\*單價],而是另有其它計算方式,則需要設定加工金額公式。可由放大鏡選單挑選,或由[生產]-[製程設置]-[加工金額公式](或[物料]-[產品工程]-[製程]-[托工資料]-[加工金額公式])帶出。

[完工數量] 子製令之完工數量,由[托外]-[托外製程轉移]回寫。

註

  1. 托外製程轉移回寫的完工數量就是良品數,良品數 = 轉移數量 – 不良拒收數量。

  2. 此[完工數量]於[確認]後會回寫到[生產]-[製令]-[製程明細]-[完工數量]。

[管理單位完工數量] 子製令之管理單位完工數量,由[托外]-[托外製程轉移]回寫。

註

  1. 托外製程轉移回寫的完工數量就是良品數,良品管理數量 =轉移管理數量 – 不良拒收管理單位數量。

  2. 此[管理單位完工數量]於[確認]後會回寫到[生產]-[製令]-[製程明細]-[完工管理單位數量]。

[不良數量] 子製令之不良數量,由[托外]-[托外製程轉移]-[不良拒收數量]回寫。

註

此[不良數量]於[確認]後會回寫到[生產]-[製令]-[製程明細]-[不良數量]。

[管理單位不良數量] 子製令之管理單位不良數量,由[托外]-[托外製程轉移]-[不良拒收管理數量]回寫。

註

此[管理單位不良數量]於[確認]後會回寫到[生產]-[製令]-[製程明細]-[不良管理單位數量]。

[報廢數量] 子製令之報廢數量,由[托外]-[托外製程轉移]-[損耗數量]回寫。

註

此[報廢數量]於[確認]後會回寫到[生產]-[製令]-[製程明細]-[累計損耗報廢數量]。

[管理單位報廢數量] 子製令之管理單位報廢數量,由[托外]-[托外製程轉移]-[耗損管理數量]回寫。

註

此[管理單位報廢數量]於[確認]後會回寫到[生產]-[製令]-[製程明細]-[累計損耗報廢管理數量]。

[預定完工] 預定完工日期,用戶自行在放大鏡選單設定。

[預定交期] 預計交貨日期,用戶自行在放大鏡選單設定。

[實際完工] 實際完工日期,用戶自行輸入。

[WPNL長] 發料尺寸長,由[生產]-[製令]-[工程參數]-[裁切表]帶出。

[WPNL寬] 發料尺寸寬,由[生產]-[製令]-[工程參數]-[裁切表]帶出。

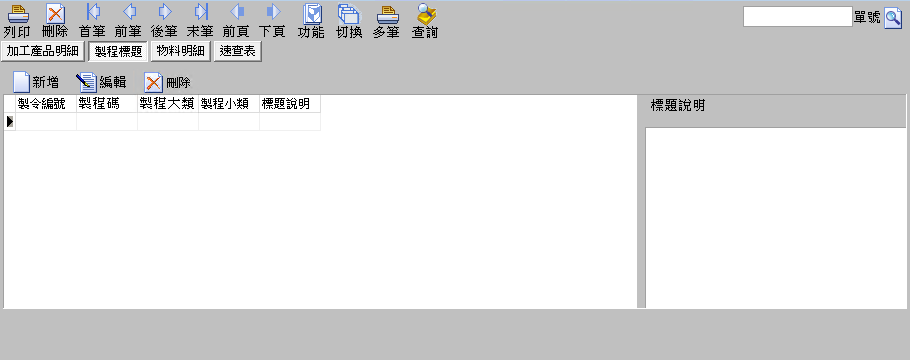

欄位說明(圖-2 製程標題):

[製令編號] 子製令托外製程製令編號,取用[加工產品明細]頁面的製令編號。

[製 程 碼] 生產製程碼,取用[加工產品明細]頁面的製程碼。

[製程大類] 生產製程碼相對應的製程大類,點擊選項按鈕,從彈出窗體中選取。需先在[生產]-[基本設置]-[製程碼標題設置]中設置。

[製程中類] 生產製程碼/製程大類相對應的製程小類,點擊選項按鈕,從彈出窗體中選取。需先在[生產]-[基本設置]-[製程碼標題設置]中設置。

[標題說明] 與生產製程碼/製程大類/製程小類相對應的標題說明,點擊選項按鈕,從彈出窗體中選取。需先在[生產]-[基本設置]-[製程碼標題設置]中設置。

[序 號] 物料技術資料標題序號,點擊新增後,系統自動產生。

[標 題] 物料技術資料標題名稱,點擊放大鏡按鈕,從彈出窗體中選取。需先在[物料]-[物料技術資料]中設置。

[說 明] 物料技術資料標題說明,由標題帶入。需先在[物料]-[物料技術資料]中設置。

欄位說明(圖-3 物料明細):

[製令編號] 子製令編號。

[加工產品] 子製令之托外品名。取用[加工產品明細]頁面-[加工產品]-[產品編號]。

[物料編號] 系統依據[物料]-[BOM管理]-[BOM]之設定,子製令展開BOM後,所需領用之產品編號。

[物料名稱] 系統依據[物料]-[BOM管理]-[BOM]之設定,子製令展開BOM後,所需領用之產品名稱。

[物料規格] 系統依據[物料]-[BOM管理]-[BOM]之設定,子製令展開BOM後,所需領用之產品規格。

[庫存單位] 系統依據[物料]-[BOM管理]-[BOM]之設定,子製令展開BOM後,所需領用之庫存單位。

[庫存批號] 領料產品在目前庫存中之庫存批號,取用[物料]-[庫存管理]-[庫存批號]。

[倉 庫] 領料產品在目前庫存中之庫別,取用[物料]-[庫存管理]-[倉庫]。

[儲 位] 領料產品在目前庫存中之儲位,取用[物料]-[庫存管理]-[儲位]。

[單位用量] 加工產品與領用產品之換算比,[物料]-[BOM管理]-[BOM]之設定。

[需求數量] 領用產品之需求數量,系統依據[物料]-[BOM管理]-[BOM]之設定計算。

[可用數量] 領料產品在目前庫存中之可用數量,取用[物料]-[庫存管理]-[可用數量]。

[工作中心預計生產餘料] 此工作中心生產過程中產生多餘物料數量。

[其他工作中心預計生產餘料] 本工作中心以外其他生產中產生物料的數量。

[同意領料數量] 領料產品實際要領用之數量。系統依據需求數量,默認庫存批號第一筆為優先領用順位,逐筆類推,直至同意領料數量= 需求數量為止。用戶亦可依實際狀況修正調整,若無欠料數量,同意領料數量應 =需求數量。

[欠料數量] 領料產品在目前庫存中不足之數量,欠料數量 = 可用數量 – 需求數量。

[轉移數量] 此筆生產製令轉移的生產數量。

[庫存數量] 領料產品在目前庫存中之實際庫存數量,取用[物料]-[庫存管理]-[庫存數量]。

[採購在途量] 已對外下採購單,尚未入廠收料的輸量。

[未核准採購數量] 已做採購動作,但尚未經主管單位核准採購之數量。

欄位說明(圖-4 參數欄位):

[類別] 查找欄位,在下拉選單挑選,依此過濾需要查找的欄位類別。

[欄位類別] 設定計算公式所需要的參數欄位屬於哪一個類別項目(哪一個製程),例如:成型、電鍍、鑽孔…等,由[生產]-[製令]-[工程參數]帶出。

[項 次] 欄位的序號,由[生產]-[製令]-[工程參數]帶出。

[參數編號] 用於PCB公式計算所需要使用的參數編號,由[生產]-[製令]-[工程參數]帶出。

[參數名稱] 用於PCB公式計算所需要使用的參數名稱,如發料尺寸長、發料尺寸寬,由[生產]-[製令]-[工程參數]帶出。

[名稱說明] 針對此參數的補充說明,由[生產]-[製令]-[工程參數]帶出。

[數 值] 參數名稱的數值內容(文字不可以),由[生產]-[製令]-[製程參數]帶出。

如下圖:欄位名稱-成品板厚 數值: 3.175,數值欄位只能輸入數字。

[數值說明] 參數名稱的說明內容,數值或文字皆可,由[生產]-[製令]-[工程參數]帶出。

如上圖:欄位名稱-板材 數值說明:FR-4 TG140,內含數字與文字。

[數值類別] 參數欄位的屬性類別,此欄位僅供用戶參考。

目前系統內設為三種-1.金額 2.長度 3.重量。由[生產]-[製令]-[工程參數]帶出。

[單位] 此參數適用的單位。由[生產]-[製令]-[製程參數]帶出。

[數值上限] 數值欄位最大可允許的範圍,由[生產]-[製令]-[工程參數]帶出。

[數值下限] 數值欄位最小可允許的範圍,由[生產]-[製令]-[工程參數]帶出。

欄位説明(圖-4 裁切表):

[類 別] 在發料的基板中,發料PNL的排列順序,這只是標記沒有意義。系統自動帶出。

[裁切倍數] 下料張數,用戶可先點擊[顯示下料張數]按鈕依據,讓系統計算後,自行輸入(建議取整數值)。

[WPNL長] 發料PNL的長度,由[生產]-[製令]-[工程參數]-[裁切表]-[WPNL長]帶出。

[WPNL寬] 發料PNL的寬度,由[生產]-[製令]-[工程參數]- [裁切表]-[WPNL寬]帶出。

[基板裁切數] 一張基板可裁切出多少WPNL數,由[生產]-[製令]-[工程參數]-[裁切表]-[基板裁切數]帶出。

[裁切SPNL數] 一個WPNL可裁切出多少SPNL數,由[生產]-[製令]-[工程參數]-[裁切表]-[裁切SPNL數]帶出。

[連片長數] 一個SPNL,長方向(一般以坐標觀點來看是Y軸)可裁切出多少個成形PCS數,由[生產]-[製令]-[裁切表]-[連片長數]帶出。

[連片寬數] 一個SPNL,寬方向(一般以坐標觀點來看是X軸)可裁切出多少個成形PCS數,由[生產]-[製令]-[裁切表]-[連片寬數]帶出。

[WPNL數(壓合前)] 壓合前的基板裁切數,依據來源檔計算得出。

註

點擊[計算]按鈕後,WPNL數(壓合前)=

裁切倍數 × [生產]-[製令]-[工程參數]-[裁切表]-[WPNL數(壓合前)]。

[WPNL數(壓合後)] 壓合後的基板裁切數,由系統計算得出。

註

點擊[計算]按鈕後,WPNL數(壓合後)=

[生產]-[製令]-[工程參數]-[裁切表]-[WPNL數(壓合後)]/PCB參數的[AU壓合層數]。

[SPNL數] 此筆生產製令共計可裁切出多少SPNL數,依據來源檔計算得出。

註

點擊[計算]按鈕後,SPNL數=

裁切SPNL數 × WPNL數(壓合後)。

[成型(單)PCS數] 此筆生產製令共計可裁切出多少成型PCS數,依據來源檔計算得出。

註

點擊[計算]按鈕後,成型(單)PCS數=

連片長數 × 連片寬數 × SPNL數

[米平方尺] 以公尺為單位計算發料PNL的面積。由[生產]-[製令]-[工程參數]-[裁切表]-[壓合尺寸長]帶出。

註

米平方尺=發料尺寸長 × 發料尺寸寬/1000000。

[SFT] 以英尺為單位計算發料的PNL面積。由[生產]-[製令]-[工程參數]-[裁切表]-[壓合尺寸長]帶出。

註

SFT=發料尺寸長 × 發料尺寸寬/1000000/0.092903。

[累計米平方尺] 以公尺為單位計算的發料總PNL面積。由系統自動計算。

累計米平方尺= WPNL數(壓合前) × 米平方尺。

[累計SFT] 以英尺為單位計算發料的總PNL面積。由系統自動計算。

累計SFT= WPNL數(壓合前) × SFT。

[單PCS長] 連片的成型PCS長度,由[生產]-[製令]-[工程參數]-[裁切表]-[單PCS長]帶出。

[單PCS寬] 連片的成型PCS寬度,由[生產]-[製令]-[工程參數]-[裁切表]-[單PCS寬]帶出。

[SPNL長] 出貨PNL長度,由[生產]-[製令]-[工程參數]-[裁切表]-[工程參數]-[SPNL長]帶出。

[SPNL寬] 出貨PNL寬度,由[生產]-[製令]-[工程參數]-[裁切表]-[工程參數]-[SPNL長]帶出。

[壓合尺寸長] 壓合尺寸長度,由[生產]-[製令]-[工程參數]-[裁切表]-[壓合尺寸長]帶出。

註

系統依據經驗值把WPNL長度減,用戶可手動修正。

[壓合尺寸寬] 壓合尺寸寬度,由[生產]-[製令]-[工程參數]-[裁切表]-[壓合尺寸寬]帶出。

註

系統依據經驗值把WPNL寬度減,用戶可手動修正。

[計算] 點擊[計算]按鈕,執行後裁切表以下欄位將由系統計算-[WPNL數(壓合前)]、[WPNL數(壓合後)]、[SPNL數]、[成型(單)PCS數]、[累計米平方尺]、[累計SFT]。

托外製令
批次發料

← 托外製令 批次發料→

Copyright © 2021-2025 愛招飛IsoFace | ALL Rights Reserved
  • 跟随系统
  • 浅色模式
  • 深色模式
  • 阅读模式
