# 排版設置
- 目的： 建立報價的基本資料。避免數據資料重複輸入。
# 排版設置
簡述： 在此建立PCB排版所用的各類基本資料，避免資料重複輸入。
功能： 查詢、新增、編輯、刪除排版基本資料。
# 操作步驟
- 排版設置頁面（圖-1）
點擊進入[銷售]-[報價設置]-[排版設置]-[排版設置]頁面。
- 排版設置
若前面有勾選項表示選中此功能，否則反之。
# 欄位説明
圖-1排版設置-排版設置
[是否交換SPNL間距] SPNL間距不同時是否數據交換使用。
[是否交換WPNL邊距] WPNL邊距不一樣時是否數據交換使用。
[是否交換WPNL長寬(不考慮經緯)] 排版的時候，WPNL的長方向，寬方向 是否要保持一致；如果要求板裁的經緯與WPNL經緯保持一致，那就要勾選，否則不必勾選。
[是否交換WPNL長寬上下限] 邊距不一樣時是否數據交換使用。
[最小利用率] 排版時，當利用率小於此值時不顯示出來排版資料。
# 板邊設置

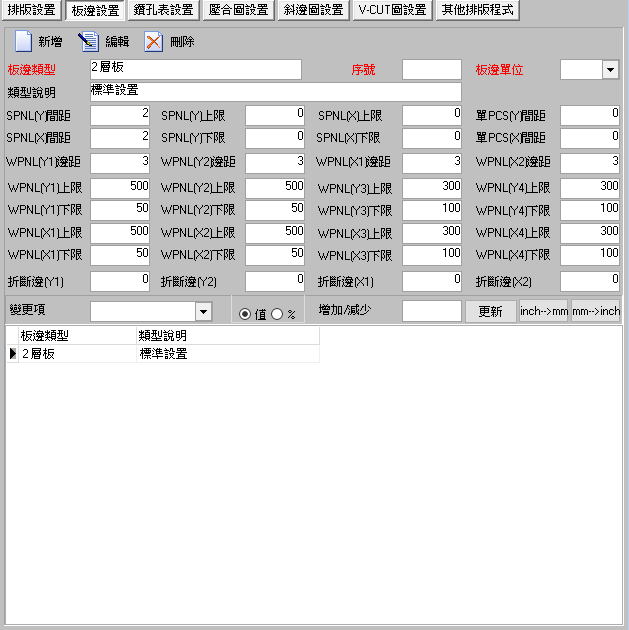

點擊進入[銷售]-[報價設置]-[排版設置]-[板邊設置]頁面。
點擊上部[新增]按鈕，再依其設置板邊標準間距。最後點擊上部[保存]按鈕，保存資料，如不想保存點擊[取消]按鈕，日後點選可方便用戶直接選用。
# 欄位説明
板邊類型： 板邊資料專用的名稱，以供後續排板使用、以簡化排板所需時間。
類型說明： 簡略說明板邊類型的用途。
SPNL長： 出貨PNL長，系統由[產品工程]-[基本資料]頁面-[PCB資料]-[SPNL長]直接帶入。
SPNL寬： 出貨PNL寬，系統由[產品工程]-[基本資料]頁面-[PCB資料]-[SPNL寬]直接帶入。
單PCS長： 單PCS成型尺寸長，系統由[產品工程]-[基本資料]頁面-[PCB資料]-[單PCS長]直接帶入。
單PCS寬： 單PCS成型尺寸寬，系統由[產品工程]-[基本資料]頁面-[PCB資料]-[單PCS寬]直接帶入。
PNL個數： 在下料圖形中可以使用多少種發料PNL尺寸。
連片圖： 勾選後做智慧排板時會依據設定排出連片圖。輸入交貨尺寸後系統先進行連片分析，再進行PCB排版作業。所以編排後至少會產生三張圖，分別是下料圖、排版圖、連片圖，若不勾選只會產生兩張圖，各是下料圖、排版圖。
單位： 排板採用的度量單位包括(mm、inch)兩種。
SPNL(Y)間距： SPNL之間長方向的間隔距離。
SPNL(X)間距： SPNL之間寬方向的間隔距離。
WPNL(Y1)邊距： SPNL距離左邊界的距離
WPNL(Y2)邊距： SPNL距離右邊界的距離
WPNL(X1)邊距： SPNL距離上邊界的距離
WPNL(X2)邊距： SPNL距離下邊界的距離
WPNL(Y1)上限： WPNL-1長，必需小於此長度，”排板設置”頁面，PNL個數=1。
WPNL(Y1)下限： WPNL-1必需大於此長度
WPNL(X1)上限： WPNL-1必需小於此寬度
WPNL(X1)下限： WPNL-1必需大於此寬度
WPNL(Y2)上限： WPNL-2必需小於此長度，”排板設置”頁面，PNL個數=2。
WPNL(Y2)下限： WPNL-2必需大於此長度
WPNL(X2)上限： WPNL-2必需小於此寬度
WPNL(X2)下限： WPNL-2必需大於此寬度
WPNL(Y3)上限： WPNL-3必需小於此長度，”排板設置”頁面，PNL個數=3。
WPNL(Y3)下限： WPNL-3必需大於此長度
WPNL(X3)上限： WPNL-3必需小於此寬度
WPNL(X3)下限： WPNL-3必需大於此寬度
WPNL(Y4)上限： WPNL-4必需小於此長度，”排板設置”頁面，PNL個數=4。
WPNL(Y4)下限： WPNL-4必需大於此長度
WPNL(X4)上限： WPNL-4必需小於此寬度
WPNL(X4)下限： WPNL-4的必需大於此寬度
單PCS(Y)間距： 單PCS之間在長方向的，間隔距離。
單PCS(X)間距： 單PCS之間在寬方向的，間隔距離。
折斷邊(Y1)： 排出之SPNL，在長邊上方之邊距。
折斷邊(Y2)： 排出之SPNL，在長邊下方之邊距。
折斷邊(X1)： 排出之SPNL，在寬邊左方之邊距。
折斷邊(X2)： 排出之SPNL，在寬邊右方之邊距。
SPNL(Y)上限： 預計排出之SPNL，不可大與此長度。
SPNL(Y)下限： 預計排出之SPNL，不可小與此長度。
SPNL(X)上限： 預計排出之SPNL，不可大與此寬度。
SPNL(X)下限： 預計排出之SPNL，不可小與此寬度。
變更項: 請點選[變更項]下拉選單，選擇變更類別後，請再點選是依據[值或%]，並在[增加/減少]輸入數值，再點選[更新]，系統可批次更新相關欄位數值，不須用戶逐一各別欄位手動更新。
mil->mm、mm->mil： mil與mm單位之間互相換算的按鈕。
# 鑽孔表設置
點擊上部[新增]，依次輸入個欄位數據，最後點擊上部[保存]按鈕，保存資料，如不想保存點擊[取消]按鈕。
# 欄位説明
圖-3排版設置-鑽孔表設置
序號: 項次，新增時系統自動產生。
孔序： 鑽孔順序，新增時系統自動產生，但用戶亦可視需要自行修正。、
註
孔序可視鑽孔需要重覆輸入。
鑽孔徑： 半成品鑽完的孔徑大小(直徑)q，用戶自行輸入。
鑽孔長： 鑽頭長度，用戶自行輸入。
成品孔長： 成品的孔長，用戶自行輸入。
成品孔徑： 成品的孔徑大小(直徑)。
(+)： 正公差，用戶自行輸入。
(-)： 負公差，用戶自行輸入。
孔數： 鑽孔孔數，用戶自行輸入。
孔徑上限： 孔徑最高可允許的上限值，保存後由系統自動計算。
孔徑上限 = 成本孔徑 + (+)正公差
孔徑下限： 孔徑最高可允許的下限值，保存後由系統自動計算。
孔徑下限 = 成本孔徑 - (-)負公差
刀徑： 鑽頭大小(直徑)，用戶自行輸入。
PIN徑： 半成品外圍pin孔的孔徑大小(直徑)，用戶自行輸入。
備註： 鑽孔種類可預先設定，並由下拉選單選入。請至[系統]-[基本資料]-[基本數據]-[生產]模組-[鑽孔表備註]設定鑽孔鑽類。
PTH： 如果是「PTH」，請打勾。
基準孔： 如果是「基準孔」，請打勾。
擂射孔： 如果是「擂射孔」，請打勾。
橢圓孔： 如果是「橢圓孔」，請打勾。
# 壓合圖設置
點擊上部[編輯]，依次輸入個欄位資料，最後點擊上部[保存]按鈕，保存資料，如不想保存點擊[取消]按鈕。
# 欄位説明
圖-4排版設置-壓合圖設置
壓合材料： 壓合層次會使用到的材料 系統目前預設為七種:
- 銅箔
- B-Stage
- C-Stage上下有銅
- C-Stage上下無銅
- C-Stage上有銅
- C-Stage下有銅
- 壓合材料
產品大類： [物料]-[產品分組]設定的產品大類，請依據1-7.的[壓合材料]，設定各別對應的產品大類。
物料類型： 產品大類所對應的物料類型，由產品大類帶出。
註
[物料]-[料件管理]-[倉庫資料]-[物料類型]請先預做設定。
產品類別: 產品大類所對應的產品類別，由產品大類帶出。
註
[物料]-[料件管理]-[倉庫資料]-[物料類型]請先預做設定。
主要來源: 產品大類所對應的產品類別，由產品大類帶出。
註
[物料]-[料件管理]-[倉庫資料]-[主要來源]請先預做設定。
# 斜邊圖設置
PCB板最後完工製程，依據客戶需求在金手指部份裁切斜邊。通常客戶只會提供斜邊深度、斜邊角度、或殘厚，等部份資料。PCB排板會自動求出其它參考數據供用戶比對，並且可以自動將斜邊圖繪出。
點擊上部[新增]，依次輸入個欄位數據，最後點擊上部[保存]按鈕，保存資料，如不想保存點擊[取消]按鈕。
# 欄位説明
排版設置-斜邊設置
板厚： 基板厚度，用戶手動輸入。
斜邊深度： 斜邊切割深度，用戶手動輸入。
斜邊角度： 斜邊切割角度，用戶手動輸入。
殘厚： 斜邊之後剩餘板厚，用戶手動輸入。
單位： 斜邊所使用的單位，共有mm與mil兩種。
# V-CUT圖設置
點擊上部[新增]，依次輸入個欄位數據，最後點擊上部[保存]按鈕，保存資料，如不想保存點擊[取消]按鈕。
# 欄位説明
圖-6排版設置- V-CUT圖設置
V-Cut類型： V-Cut切割的方式共有六種..
- 單邊正切、
- 單邊平口切左、
- 單邊平口切右、
- 雙邊正切、
- 雙邊平口切左、
- 雙邊平口切右。
計算方式： 共兩種..
- 輸入C B深度系統自動計算殘厚-如果切單邊只要輸入C深度，切雙邊則B深度也要輸入，由系統自動計算殘厚。
- 輸入殘厚系統自動計算-用戶只要輸入殘厚，由系統反推算C深度與B深度。
板厚： 基板厚度。
A斜角度： 切割角度，用戶手動輸入。
殘厚： V-Cut切割後剩餘的板厚，用戶手動輸入。
C深度： 正面向下切的深度，用戶手動輸入。
B深度： 背面向上切的深度，用戶手動輸入。
直刀： 直切刀數，用戶手動輸入。
橫刀： 橫切刀數，用戶手動輸入。
正負公差： 允許正負公差的範圍，用戶手動輸入。
單位： V-Cut所使用的單位，共有mm與mil兩種。
錯位間距： V-CUT類型若採用[雙邊平口切左]、[雙邊平口切右]此欄位才會出現，指兩個夾角的水準距離，用戶自行輸入。
# 其他排版程式
點擊上部[新增]，依次輸入個欄位數據，選擇存放路徑，最後點擊上部[保存]按鈕，保存資料，如不想保存點擊[取消]按鈕。
