鑽孔表轉檔

• 目的： 將Excel格式的鑽孔表轉入到產品工程中。

• 說明： 規範轉檔的Excel欄位格式。

• 功能： 鑽孔表，新建，修改，刪除。

• 執行單位： 工程。

• 權責： 工程主管。

操作步驟

1. 進入PCB排版后，點選[鑽孔表]

2. 點選[從EXCEL導入]

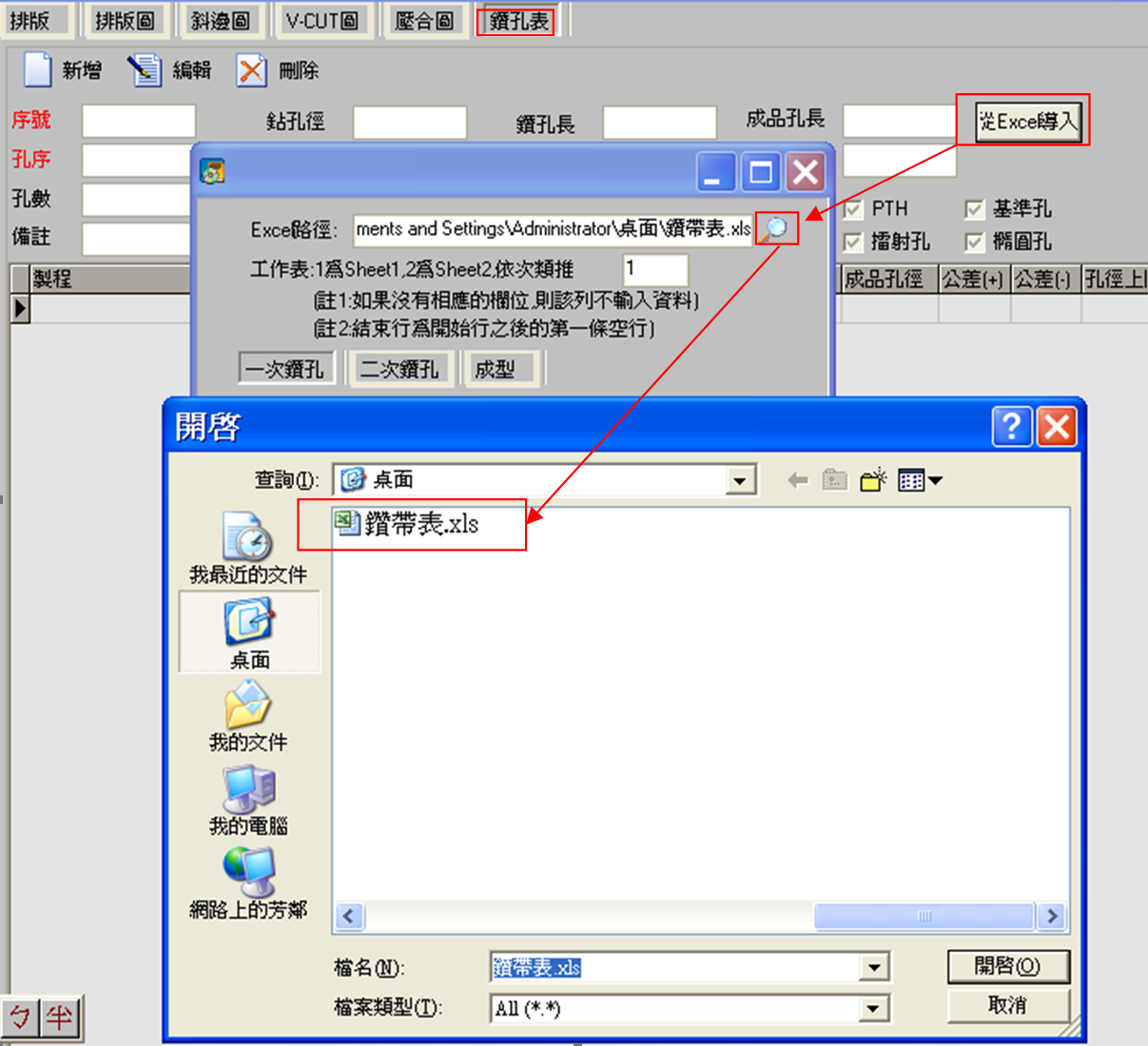

3. 由跳出的視窗中，點選[EXCEL路徑]的放大境按紐，找出EXCEL檔存放的路徑..



4. 設定參數對應

   1. 設定工作表-設定預轉檔的EXCEL文資料是第幾個工作表。



   2. 選擇[鑽孔類型] 是 一次鑽 二鑽 或成型鑽孔。



   3. 設定參數對應..

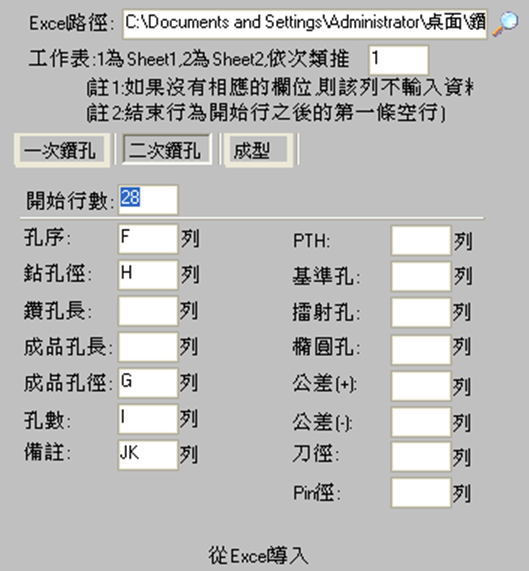

      1. 依據鑽孔類型設定excel的欄位位置..如下圖..

      2. 設定完成 按[從excel導入]



      3. 系統開始轉檔 轉檔完成後 會出現[執行完畢] 點[OK]。

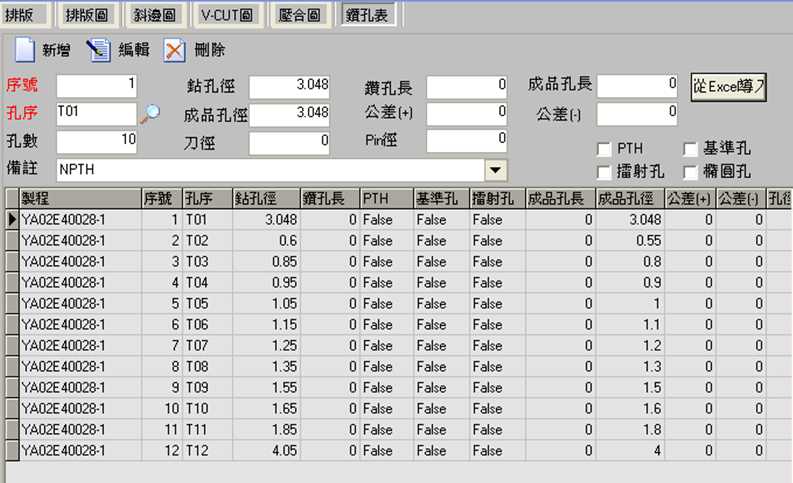

      4. EXCEL資料已成功轉進 ERP系統。



5. 如果有三種鑽孔方式 轉檔要做三次..

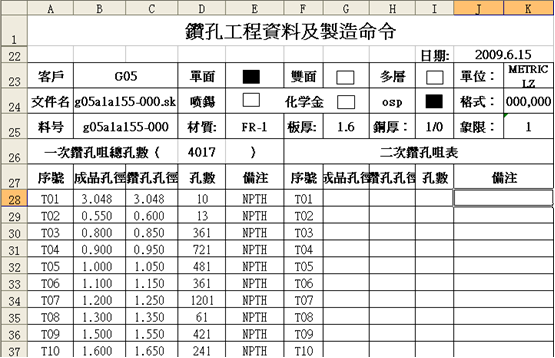

   但要先完成參數設定 只需第一次做設定 可參考以下範例..

   如第一次是 一次鑽孔..



   第二次鑽孔..

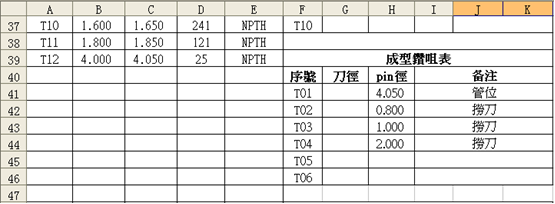

6. 成型鑽孔
