快速上手

  故障數據採集支援兩種型別的三軸加速度感測器的數據採集：

• 不能提供原始波形數據的三軸加速度感測器。這型別的三軸加速度感測器通常會提供頻譜分析的結果，可直接採集這些數據。
• 提供原始波形數據的三軸加速度感測器。這類三軸加速度感測器會提供完整的原始波形數據，可自行對波形數據進行分析，獲取頻譜分析的結果，數據趨勢等資訊。

  採集的方式設定如下：

1. 新增設備類別

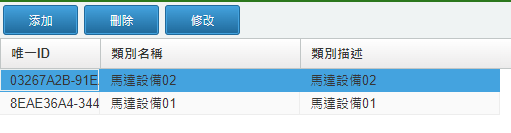

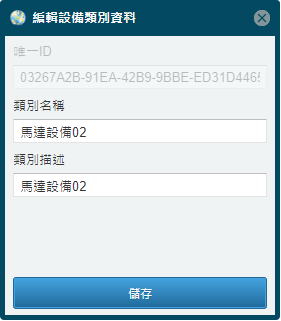

  點選功能表欄 數控資料 - 數控設備類別 。在此處新增設備的分類。點選 新增 按鈕可進行新增。

  以上假設新增了一個分組，編號為 馬達設定01 。

2. 新增設備

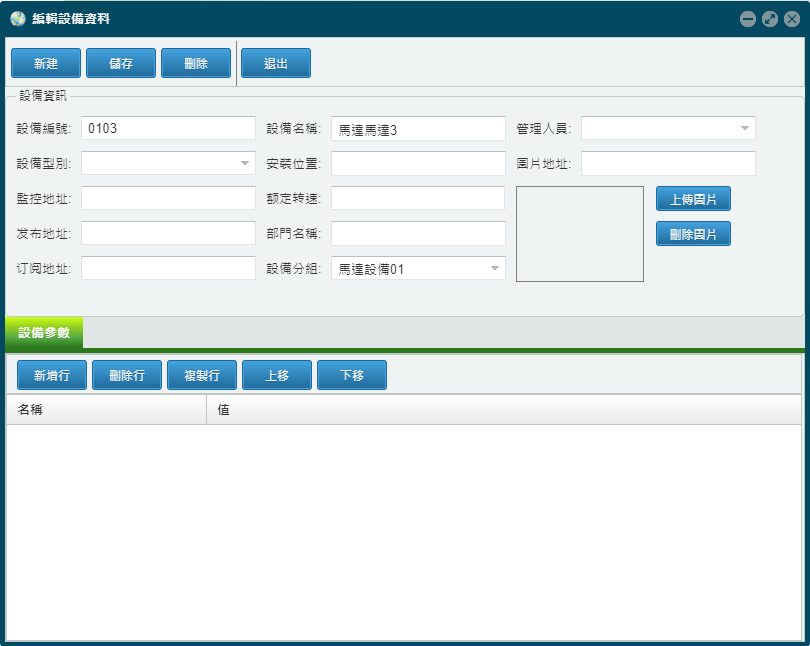

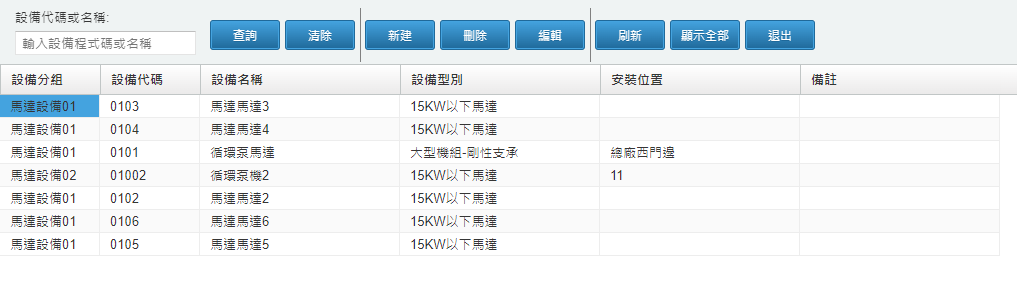

  點選功能表欄 數控資料 - 數控設備資料 。在此處新增設備的資料。點選 新建 按鈕可進行設備資料的新增。

  以下假設建立了設備資料，設備編號為 0101，設備名稱為 循環泵馬達。

3. 新增感測器

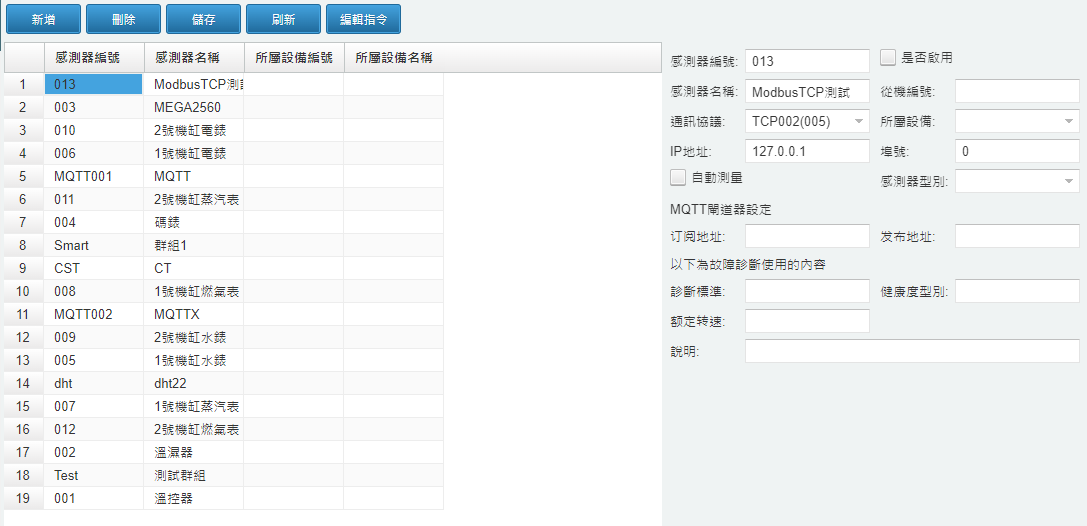

  點選功能表欄 數控資料 - 數控感測器資料 。在此處新增感測器的資料。點選 新建 按鈕可進行感測器資料的新增。

4. 採集數據

4.1. 非原始數據型三軸加速度感測器數據採集

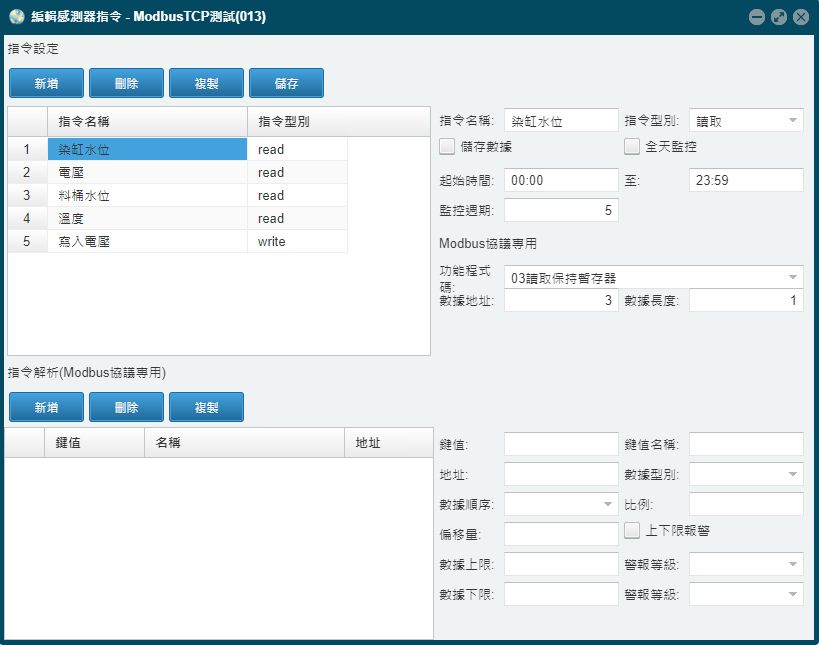

  非原始數據型三軸加速度感測器使用Modbus通訊協議採集。在Smart模板中設定好採集的通訊參數后，啟動可進行自動採集。

4.2. 原始數據型三軸加速度感測器數據採集

  原始數據型三軸加速度感測器使用TCP協議採集原始數據，並經過計算后獲取到相關的數據，可在管理系統中檢視採集到的結果資訊。
