TaskRunner 自定程式 - RS232電子秤讀數

1. 說明

1. 任務運行器 TaskRunner 通過自定程式，以通訊埠通訊的方式讀取電子秤的讀數，並解析顯示。

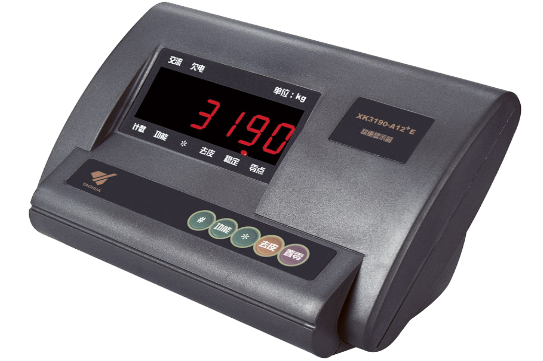

2. 示例使用的電子秤型號為耀華XK3190-A12+E，外觀如下圖所示。

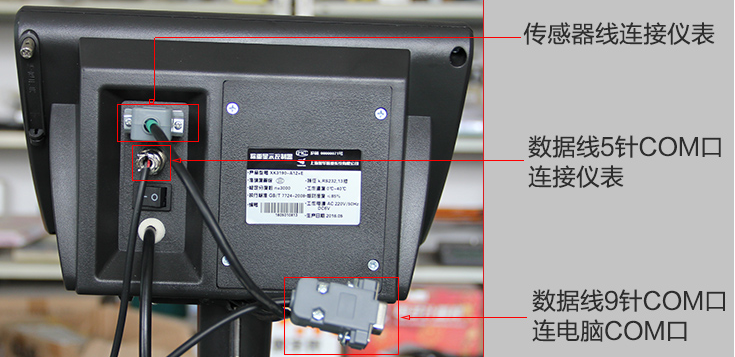

3. 地磅與秤頭按照上圖所示的內容進行連線，電子秤的外接通訊埠端與USB通訊埠轉接線的通訊埠端相連，另外一端與PC的USB埠連線，打開電子秤的開關，待連線確認后，打開Windows中的設備管理器，檢視埠號資訊，在範例中會使用到此埠號。

2. 設計程式

  TaskRunner 的初始示例已包含 RS232電子秤讀數 自定程式。下面介紹建立自定程式的流程。

1. 點選 自定程式 選項卡，在自定程式界面中點選 新建 按鈕，打開新建程式界面。
2. 在新建程式界面，填寫要設計的自定程式的基本資訊。如下圖所示。填寫完成點選 儲存 按鈕。

3. 返回自定程式列表界面，選擇剛才建立的 JS012 自定程式，點選功能表欄中的 設計 按鈕，打開程式設計器界面。

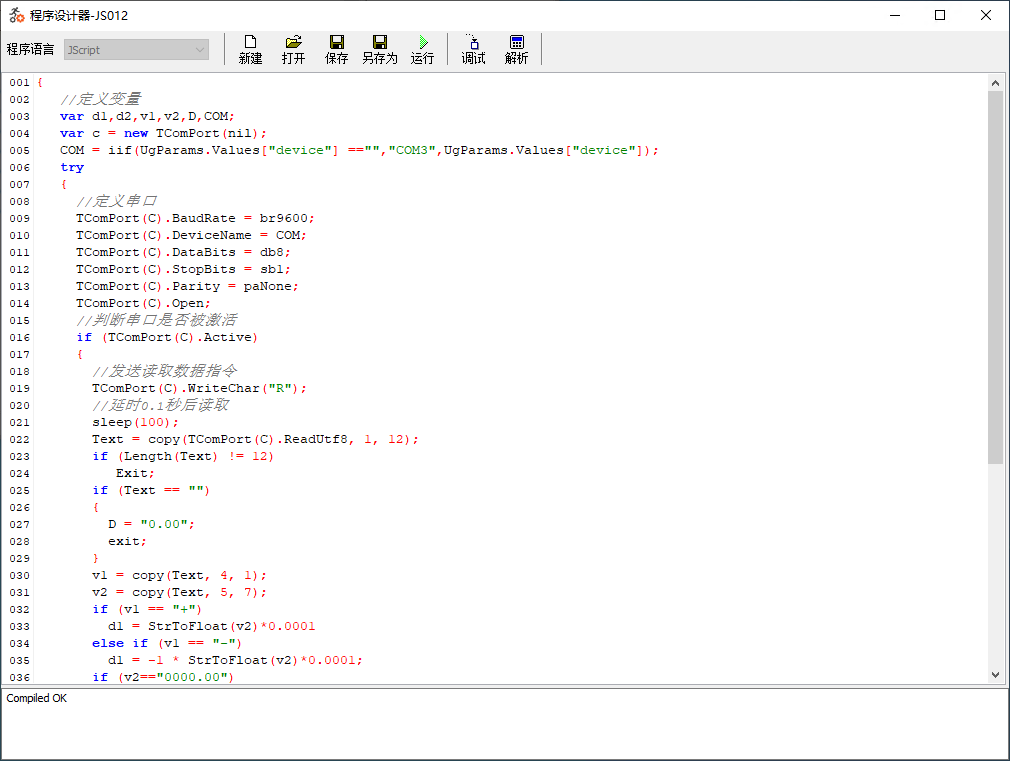

4. 在程式設計器界面中輸入自定程式程式碼，程式碼示例如下。完成後，點選 儲存 按鈕。

{
   //定義變數
   var d1,d2,v1,v2,D,COM;
   var c = new TComPort(nil);
   COM = iif(UgParams.Values["device"] =="","COM3",UgParams.Values["device"]);
   try
   {
     //定義通訊埠
     TComPort(C).BaudRate = br9600;
     TComPort(C).DeviceName = COM;
     TComPort(C).DataBits = db8;
     TComPort(C).StopBits = sb1;
     TComPort(C).Parity = paNone;
     TComPort(C).Open;
     //判斷通訊埠是否被啟用
     if (TComPort(C).Active)
     {
       //發送讀取數據指令
       TComPort(C).WriteChar("R");
       //延時0.1秒後讀取
       sleep(100);
       Text = copy(TComPort(C).ReadUtf8, 1, 12);
       if (Length(Text) != 12)
          Exit;
       if (Text == "")
       {
         D = "0.00";
         exit;
       }
       v1 = copy(Text, 4, 1);
       v2 = copy(Text, 5, 7);
       if (v1 == "+")
         d1 = StrToFloat(v2)*0.0001
       else if (v1 == "-")
         d1 = -1 * StrToFloat(v2)*0.0001;
       if (v2=="0000.00")
       {
        d1 = 0;
        D = floattostr(d1);
       }
       if (d1 == 0) Exit;
       D = floattostr(d1);
       //Showmessage("電子稱讀數為："+D+" KG");
       //寫入到動態日誌
       UGMM.AddLog("電子稱讀數為："+D+" KG");
     }
   }
   //釋放對像
   finally
   {
     c.free;
   }
}

5. 如需要測試效果，可在程式設計器界面中點選 運行 按鈕進行測試。在測試前可先將 43 行取消註釋，確認第 5 行的通訊埠埠號是否一致。運行后可讀取到電子秤的讀數資訊。

  程式中定義的參數說明如下：

名稱	說明	是否必填	預設值
device	設備使用的埠號	是	COM3

3. 呼叫執行

  設計完成的自定程式可使用以下方式來呼叫執行。

3.1. RestAPI

  使用瀏覽器或RestAPI 客戶端，訪問以下地址，執行自定程式呼叫。請將 {ip} 修改爲運行 TaskRunner 主機的IP地址，{port} 修改爲 TaskRunner WebSocket 服務端監聽的地址。

http://{ip}:{port}?restapi=script&taskname=JS012&evaluate=D

  如需要自定義參數，參照以下方式執行。其中將 {device} 替換為設備的埠編號。

http://{ip}:{port}?restapi=script&taskname=JS012&evaluate=D&device={device}

3.2. WebSocket

  使用WebSocket客戶端，連線至 TaskRunner 中的 WebSocket 服務端。向 WebSocket 服務端發送以下文字實現自定程式的呼叫。

{"action":"script","taskname":"JS012"}

  如需要自定義參數，參照以下方式執行。其中將 {device} 替換為設備的埠編號。

{"action":"script","taskname":"JS012","params":[{"name":"device","value":"{device}"}]}

注意

  讀取到的數據不能直接通過 WebSocket 直接傳給客戶端，此方法僅適用於中間環節的數據處理過程。

3.3. MQTT

  使用 MQTT 客戶端，連線至 TaskRunner 連線的 MQTT 伺服器。MQTT 客戶端向 TaskRunner 訂閱的主題發送以下文字實現自定程式的呼叫。

{"action":"script","taskname":"JS012"}

  如需要自定義參數，參照以下方式執行。其中將 {device} 替換為設備的埠編號。

{"action":"script","taskname":"JS012","params":[{"name":"device","value":"{device}"}]}

注意

  讀取到的數據不能直接通過 MQTT 直接傳給客戶端，此方法僅適用於中間環節的數據處理過程。
