TaskRunner 自定程式 - RS232通訊埠印表機

1. 說明

1. 任務運行器 TaskRunner 通過自定程式，以通訊埠通訊的方式向通訊埠印表機寫入列印指令，實現列印的功能。
2. 市面上的一些帶有通訊埠的標籤印表機使用的是TSPL(TSC標籤印表機的通訊埠列印程式語言)，通過通訊埠輸入的內容需按照TSPL的規範進行。

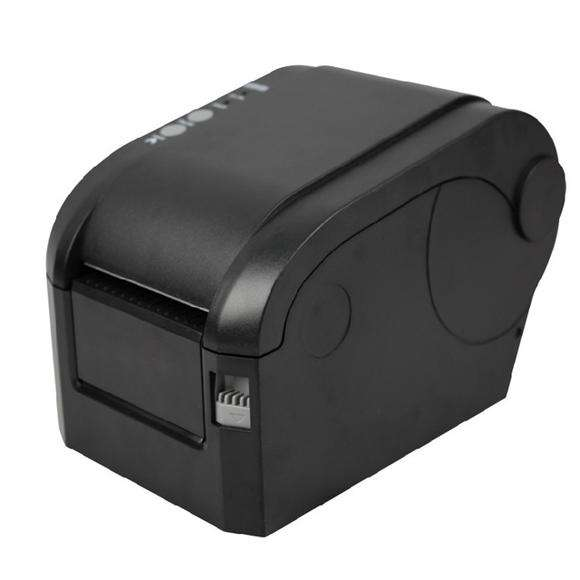

3. 範例使用到的是佳博GP-3120TN標籤印表機，該印表機帶有一個通訊埠介面，可用於接收TSPL指令進行列印操作，其外觀如下圖所示。

4. 在使用前，先將USB通訊埠轉接線的通訊埠端與標籤印表機的通訊埠端連線，再將USB端與PC進行連線。印表機通電並打開印表機的電源開關，待PC端確認設備連線后，在Windows的設備管理器中檢視連線的通訊埠埠號，此埠號會在接下來的範例中使用到。

2. 設計程式

  TaskRunner 的初始示例已包含 RS232通訊埠印表機 自定程式。下面介紹建立自定程式的流程。

1. 點選 自定程式 選項卡，在自定程式界面中點選 新建 按鈕，打開新建程式界面。
2. 在新建程式界面，填寫要設計的自定程式的基本資訊。如下圖所示。填寫完成點選 儲存 按鈕。

3. 返回自定程式列表界面，選擇剛才建立的 JS014 自定程式，點選功能表欄中的 設計 按鈕，打開程式設計器界面。

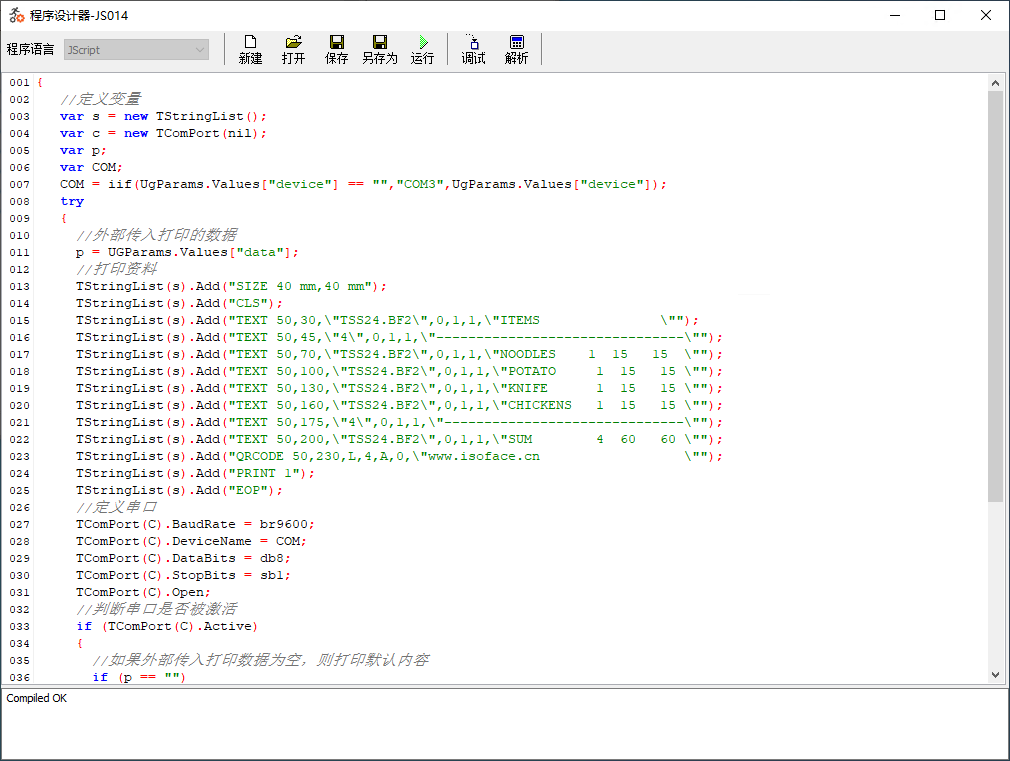

4. 在程式設計器界面中輸入自定程式程式碼，程式碼示例如下。完成後，點選 儲存 按鈕。

{
   //定義變數
   var s = new TStringList();
   var c = new TComPort(nil);
   var p;
   var COM;
   COM = iif(UgParams.Values["device"] == "","COM3",UgParams.Values["device"]);
   try
   {
     //外部傳入列印的數據
     p = UGParams.Values["data"];
     //列印資料
     TStringList(s).Add("SIZE 40 mm,40 mm");
     TStringList(s).Add("CLS");
     TStringList(s).Add("TEXT 50,30,\"TSS24.BF2\",0,1,1,\"ITEMS               \"");
     TStringList(s).Add("TEXT 50,45,\"4\",0,1,1,\"-------------------------------\"");
     TStringList(s).Add("TEXT 50,70,\"TSS24.BF2\",0,1,1,\"NOODLES    1  15   15  \"");
     TStringList(s).Add("TEXT 50,100,\"TSS24.BF2\",0,1,1,\"POTATO     1  15   15 \"");
     TStringList(s).Add("TEXT 50,130,\"TSS24.BF2\",0,1,1,\"KNIFE      1  15   15 \"");
     TStringList(s).Add("TEXT 50,160,\"TSS24.BF2\",0,1,1,\"CHICKENS   1  15   15 \"");
     TStringList(s).Add("TEXT 50,175,\"4\",0,1,1,\"------------------------------\"");
     TStringList(s).Add("TEXT 50,200,\"TSS24.BF2\",0,1,1,\"SUM        4  60   60 \"");
     TStringList(s).Add("QRCODE 50,230,L,4,A,0,\"isoface.net                  \"");
     TStringList(s).Add("PRINT 1");
     TStringList(s).Add("EOP");
     //定義通訊埠
     TComPort(C).BaudRate = br9600;
     TComPort(C).DeviceName = COM;
     TComPort(C).DataBits = db8;
     TComPort(C).StopBits = sb1;
     TComPort(C).Open;
     //判斷通訊埠是否被啟用
     if (TComPort(C).Active)
     {
       //如果外部傳入列印數據為空，則列印預設內容
       if (p == "")
         TComPort(C).WriteAnsiLine(s.Text)
       else
         TComPort(C).WriteAnsiLine(p);
     }
   }
   //釋放對像
   finally
   {
     c.free;
     s.free;
   }
}

5. 如需要測試效果，可在程式設計器界面中點選 運行 按鈕進行測試。確認第 7 行的通訊埠埠號是否一致。運行后可執行列印操作。

  程式中定義的參數說明如下：

名稱	說明	是否必填	預設值
device	設備使用的埠號	是	COM3

3. 呼叫執行

  設計完成的自定程式可使用以下方式來呼叫執行。

3.1. RestAPI

  使用瀏覽器或RestAPI 客戶端，訪問以下地址，執行自定程式呼叫。請將 {ip} 修改爲運行 TaskRunner 主機的IP地址，{port} 修改爲 TaskRunner WebSocket 服務端監聽的地址。

http://{ip}:{port}?restapi=script&taskname=JS014

  如需要自定義參數，參照以下方式執行。其中將 {device} 替換為設備的埠編號。

http://{ip}:{port}?restapi=script&taskname=JS014&device={device}

3.2. WebSocket

  使用WebSocket客戶端，連線至 TaskRunner 中的 WebSocket 服務端。向 WebSocket 服務端發送以下文字實現自定程式的呼叫。

{"action":"script","taskname":"JS014"}

  如需要自定義參數，參照以下方式執行。其中將 {device} 替換為設備的埠編號。

{"action":"script","taskname":"JS014","params":[{"name":"device","value":"{device}"}]}

3.3. MQTT

  使用 MQTT 客戶端，連線至 TaskRunner 連線的 MQTT 伺服器。MQTT 客戶端向 TaskRunner 訂閱的主題發送以下文字實現自定程式的呼叫。

{"action":"script","taskname":"JS014"}

  如需要自定義參數，參照以下方式執行。其中將 {device} 替換為設備的埠編號。

{"action":"script","taskname":"JS014","params":[{"name":"device","value":"{device}"}]}
