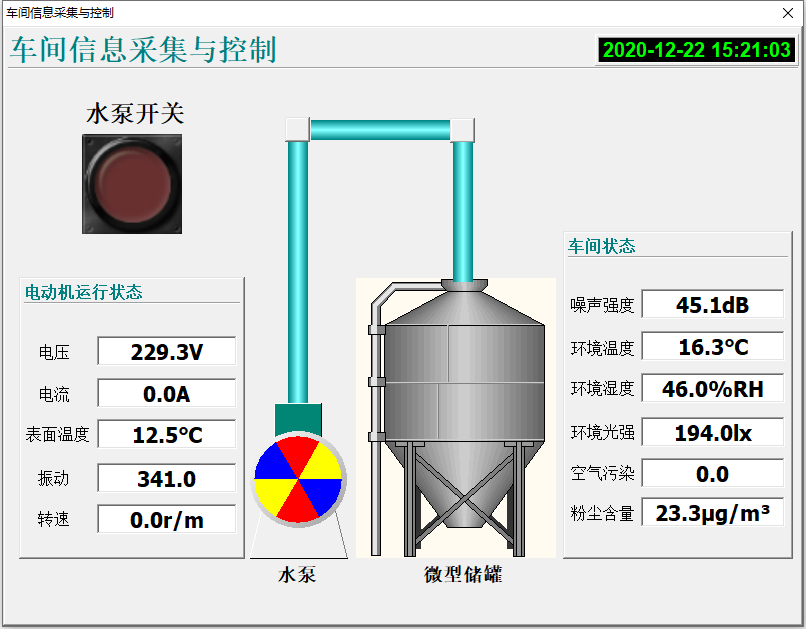

Smart之車間資訊採集與控制

1. 說明

  本範例採用MQTT通訊協議，採集源於設備的數據資訊，通過MQTT向指定主題發佈資訊，接收端接收資訊並顯示。

  在生產車間中，我們會關心車間設備的運行參數以及車間的環境情況，這樣就可以及時瞭解車間設備的運行情況以及車間的運行情況，然後及時做出相關預警資訊。本硬體設備範例使用I2C，ModbusRTU，模擬針腳線等採集連線的硬體的採集數據資訊，然後通過MQTT協議來傳輸資訊，在MQTT客戶端上連線到中介軟體，訂閱Motor/#主題就可獲取到採集的所有數據資訊。

  通過本範例學習，可以掌握MQTT的基本通訊原理，並結合Arduino開發板實現數據採集顯示和控制的功能。

2. 零件連線圖

  本示例由於線路連線較為複雜，連線圖可能無法清晰展示實際的連線情況，此處將各個硬體的連線使用表格進行羅列。

  將使用的感測器及相關硬體分別連線至Arduino Mega2560，首先將W5100網路擴充套件板接入Arduino Mega2560並通過網線連線至區域網中，然後按照下方的表格列出的介面進行對照連線。其中繼電器的COM、NO端需串聯接入至電動機的交流電路中。

噪聲感測器		Arduino Mega2560
5V	->	5V
GND	->	GND
TXD	->	RX1
RXD	->	TX1

功率因數盒		TTL-RS485轉換器
A	->	A
B	->	B

TTL-RS485轉換器		Arduino Mega2560
VCC	->	5V
GND	->	GND
TXD	->	RX2
RXD	->	TX2

PT100		MAX31865
red1 or red2	->	RTD+
red2 or red1	->	F+
white	->	F- or RTD-

MAX31865		Arduino Mega2560
VCC	->	5V
GND	->	GND
CLK	->	13
SDO	->	12
SDI	->	11
CS	->	10

BH1750		Arduino Mega2560
VCC	->	5V
GND	->	GND
SCL	->	SCL
SDA	->	SDA

霍爾感測器		Arduino Mega2560
VCC	->	5V
GND	->	GND
D0		2

壓電陶瓷振動感測器		Arduino Mega2560
+	->	5V
-	->	GND
S	->	A0

夏普GP2Y1010AU0F粉塵感測器		Arduino Mega2560
1	->	5V(兩者間串聯150Ω電阻，pin 1和電阻之間並聯220μF電容 電容長腳端與pin1相連，短腳端接至Arduino GND腳)
2	->	GND
3	->	7
4	->	GND
5	->	A1
6	->	5V

MQ135		Arduino Mega2560
VCC	->	5V
AOUT	->	A2
GND	->	GND

DHT11		Arduino Mega2560
+	->	5V
-	->	GND
OUT	->	8

繼電器		Arduino Mega2560
DC+	->	5V
DC-	->	GND
IN	->	9

3. 使用零件

序號	硬體名稱	數量
1	Arduino Mega 2560開發板	1
2	W5100網路擴充套件板	1
3	peacefair PZEM-016功率因數檢測盒(ModbusRTU通訊)	1
4	噪聲感測器(TTL介面)	1
5	PT100貼片式熱電阻感測器(三線)	1
6	MAX31865 RTD至數字輸出轉換器	1
7	BH1750光線感測器	1
8	霍爾感測器測速模組	1
9	銣鐵硼磁鐵塊	1
10	模擬壓電陶瓷震動感測器(帶壓電陶瓷)	1
11	DHT11溫濕度感測器	1
12	MQ-135空氣質量感測器	1
13	夏普GP2Y1014AU粉塵感測器(附帶150Ω電阻以及220μF電解電容器)	1
14	插排(無線)	1
15	TTL轉RS485轉換器(具有TX、RX針腳的型別)	1
16	插頭(無線)	1
17	RV1.5線纜2米，三種不同顏色	1
18	單路繼電器	1
19	220V電動機	1
20	杜邦線	若干

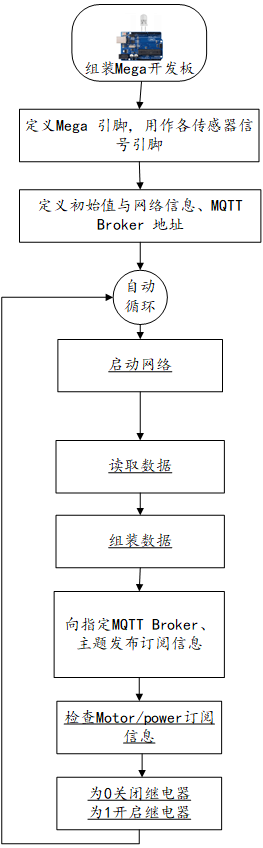

4. Arduino流程圖

5. Arduino程式

  使用Arduino IDE 編譯並上傳以下Arduino程式。使用該程式需匯入ModbusMaster、Adafruit_MAX31865、DHT、PubSubClient等相關庫。

#include <ModbusMaster.h>
#include <SoftwareSerial.h>
#include <Adafruit_MAX31865.h>
#include <Wire.h> //BH1750 IIC Mode
#include <math.h>
#include <DHT.h>
#include <SPI.h>
#include <Ethernet.h>
#include <PubSubClient.h>
// MQTT 宣告 ========================================================


EthernetClient ethClient;
PubSubClient client(ethClient);

#define dhtPin 8                    //讀取DHT11 Data
#define POWERPIN 9                  //設定電源訊號輸出針腳
#define dhtType DHT11               //選用DHT11

#define STRING_LEN 128

DHT dht(dhtPin, dhtType); // Initialize DHT sensor



const String MQTTClientName = "Motor";        //定義MQTT客戶端名稱

char Topic[100];    //設定主題變數


// 設定網路IP地址 (網路擴充卡 MAC 可自行修改 +1 避免衝突)
byte mac[] = {0x90, 0xA2, 0xDA, 0x0E, 0x94, 0xA3 };
IPAddress ip(192, 168, 0, 234);
IPAddress gateway(192, 168, 0, 1);
IPAddress subnet(255, 255, 255, 0);

// Use software SPI: CS, DI, DO, CLK
Adafruit_MAX31865 thermo = Adafruit_MAX31865(10, 11, 12, 13);

// The value of the Rref resistor. Use 430.0 for PT100 and 4300.0 for PT1000
#define RREF      430.0
// The 'nominal' 0-degrees-C resistance of the sensor
// 100.0 for PT100, 1000.0 for PT1000
#define RNOMINAL  100.0

//噪聲感測器TTL-> Serial1
//const int SSRxPin = 6; // Recieve pin for software serial (Rx on RS485 adapter)
//const int SSTxPin = 7; // Send pin for software serial (Tx on RS485 adapter)
//SoftwareSerial modbusNoiseSerial(SSRxPin, SSTxPin);

//電能感測器TTL->Serial2

//const int SSRxEPin = 4; // Recieve pin for software serial (Rx on RS485 adapter)
//const int SSTxEPin = 5; // Send pin for software serial (Tx on RS485 adapter)
//SoftwareSerial modbusElectricSerial(SSRxEPin, SSTxEPin);


// instantiate ModbusMaster object
ModbusMaster nodeNoise;
ModbusMaster nodeElectric;

int BH1750address = 0x23; //setting i2c address
byte buff[2];

int Rotationpin = 2; //定義霍爾計數器的引腳為D2
unsigned long duration=0; //定義duration變數為無符號長整數型變數
int i = 0;

//粉塵感測器變數
#define measurePin A1//輸出引腳連線模擬口A1
#define ledPin 7 //LED引腳連線數字口9
unsigned int samplingTime = 280;//根據前面分析採樣時間為280，所以這裡為280
unsigned int deltaTime = 40;//測量完后脈衝需要繼續保持，保持時間為320-280=40
unsigned int sleepTime = 9680;//LED脈衝週期為10毫秒，故此處為10000-320=9680
float voMeasured = 0;
float calcVoltage = 0;
float dustDensity = 0;

//MQ135 變數初始設定 針腳為A2
const int gasSensor =2;


//噪聲感測器初始化
void noiseSetup(){

  // initialize Modbus communication baud rate
  Serial1.begin(9600);
  // communicate with Modbus slave ID 1 over Soft Serial
  nodeNoise.begin(1, Serial1);
}

//噪聲感測器讀取數據
void noiseRead(){
  uint8_t j, result;
  uint16_t data;

  // set word 0 of TX buffer to least-significant word of counter (bits 15..0)
  //node.setTransmitBuffer(0, lowWord(i));

  // set word 1 of TX buffer to most-significant word of counter (bits 31..16)
  //node.setTransmitBuffer(1, highWord(i));

  // slave: write TX buffer to (2) 16-bit registers starting at register 0
  //result = node.writeMultipleRegisters(0, 2);

  // slave: read (6) 16-bit registers starting at register 2 to RX buffer
  result = nodeNoise.readHoldingRegisters(0, 1);

  // do something with data if read is successful
  if (result == nodeNoise.ku8MBSuccess)
  {
      Serial.println("Noise Sensor Via ModbusRTU");
      data = nodeNoise.getResponseBuffer(0);
      Serial.print(data * 0.1);
      Serial.println("dB");

      //發佈主題
      char noise[20];
      dtostrf(data * 0.1,3,1,noise);
      String NoiseTopic = MQTTClientName + "/noise";
      NoiseTopic.toCharArray(Topic,100);
      client.publish(Topic, noise);
  }
}


//電能感測器初始化
void ElectricSetup(){
  // initialize Modbus communication baud rate
  Serial2.begin(9600);
  // communicate with Modbus slave ID 1 over Soft Serial
  nodeElectric.begin(1, Serial2);
}

void ElectricRead(){
  static uint32_t i;
  uint8_t j, result;
  uint16_t data[10];

  //i++;

  // set word 0 of TX buffer to least-significant word of counter (bits 15..0)
  //node.setTransmitBuffer(0, lowWord(i));

  // set word 1 of TX buffer to most-significant word of counter (bits 31..16)
  //node.setTransmitBuffer(1, highWord(i));

  // slave: write TX buffer to (2) 16-bit registers starting at register 0
  //result = node.writeMultipleRegisters(0, 2);

  // slave: read (6) 16-bit registers starting at register 2 to RX buffer
  //result = node.readHoldingRegisters(0, 5);
    result = nodeElectric.readInputRegisters(0,9);

  // do something with data if read is successful
  if (result == nodeElectric.ku8MBSuccess)
  {
    for (j = 0; j < 9; j++)
    {
      data[j] = nodeElectric.getResponseBuffer(j);
      //Serial.println(data[j] * 0.1);

    }
    //電壓值
    Serial.print("U:");
    Serial.print(data[0] * 0.1);
    Serial.println("V");

    char voltage[20];
    dtostrf(data[0] * 0.1,3,1,voltage);
    String voltageTopic = MQTTClientName + "/voltage";
    voltageTopic.toCharArray(Topic,100);
    client.publish(Topic, voltage);

    //電流測量
    Serial.print("I:");
    Serial.print((data[2] * 65536 + data[1]) * 0.001);
    Serial.println("A");

    char current[20];
    dtostrf((data[2] * 65536 + data[1]) * 0.001,3,3,current);
    String currentTopic = MQTTClientName + "/current";
    currentTopic.toCharArray(Topic,100);
    client.publish(Topic, current);

    //功率測量
    Serial.print("P:");
    Serial.print((data[4] * 65536 + data[3]) * 0.1);
    Serial.println("W");

    //電能測量
    Serial.print("E:");
    Serial.print((data[6] * 65536 + data[5]) * 1);
    Serial.println("Wh");

  }
}


//MAX31865感測器初始化
void MAX31865Setup() {
  thermo.begin(MAX31865_3WIRE);  // set to 2WIRE or 4WIRE as necessary
}

//MAX31865讀取溫度
void MAX31865Read() {
  uint16_t rtd = thermo.readRTD();
  Serial.println("Adafruit MAX31865 PT100 Sensor Test!");

  Serial.print("RTD value: "); Serial.println(rtd);
  float ratio = rtd;
  ratio /= 32768;
  Serial.print("Ratio = "); Serial.println(ratio,8);
  Serial.print("Resistance = "); Serial.println(RREF*ratio,8);
  Serial.print("Temperature = "); Serial.println(thermo.temperature(RNOMINAL, RREF));

  char surftemp[20];
  dtostrf(thermo.temperature(RNOMINAL, RREF),3,2,surftemp);
  String surftempTopic = MQTTClientName + "/surftemp";
  surftempTopic.toCharArray(Topic,100);
  client.publish(Topic, surftemp);

  // Check and print any faults
  uint8_t fault = thermo.readFault();
  if (fault) {
    Serial.print("Fault 0x"); Serial.println(fault, HEX);
    if (fault & MAX31865_FAULT_HIGHTHRESH) {
      Serial.println("RTD High Threshold");
    }
    if (fault & MAX31865_FAULT_LOWTHRESH) {
      Serial.println("RTD Low Threshold");
    }
    if (fault & MAX31865_FAULT_REFINLOW) {
      Serial.println("REFIN- > 0.85 x Bias");
    }
    if (fault & MAX31865_FAULT_REFINHIGH) {
      Serial.println("REFIN- < 0.85 x Bias - FORCE- open");
    }
    if (fault & MAX31865_FAULT_RTDINLOW) {
      Serial.println("RTDIN- < 0.85 x Bias - FORCE- open");
    }
    if (fault & MAX31865_FAULT_OVUV) {
      Serial.println("Under/Over voltage");
    }
    thermo.clearFault();
  }
  Serial.println();
}

//BH1750設定
void BH1750Setup() {
  Wire.begin();
}

//BH1750 讀取
int BH1750_Read(int address) //
{
  int i=0;
  Wire.beginTransmission(address);
  Wire.requestFrom(address, 2);
  while(Wire.available()) //
  {
    buff[i] = Wire.read();  // receive one byte
    i++;
  }
  Wire.endTransmission();
  return i;
}

//BH1750初始化
void BH1750_Init(int address)
{
  Wire.beginTransmission(address);
  Wire.write(0x10);//1lx reolution 120ms
  Wire.endTransmission();
}


//BH1750循環程式碼
void BH1750_Loop() {
  int i;
  uint16_t val=0;
  BH1750_Init(BH1750address);
  delay(200);

  if(2==BH1750_Read(BH1750address))
  {
    Serial.println("---BH1750 Light Sensor---");
    val=((buff[0]<<8)|buff[1])/1.2;
    Serial.print(val,DEC);
    Serial.println("[lx]");

    //發佈亮度訂閱
    char light[20];
    itoa(val,light,DEC);
    String lightTopic = MQTTClientName + "/light";
    lightTopic.toCharArray(Topic,100);
    client.publish(Topic, light);
  }
}

//讀取振動數據
void viberateRead() {
    int val;
    Serial.println("---Viberation Sensor----");
    val=analogRead(0);      //將模擬壓電陶瓷震動感測器連線到模擬介面0
    Serial.print("Vibration is ");
    Serial.println(val,DEC);//通過通訊埠列印讀取到的模擬值

    //發佈振動壓感數據
    char viberate[20];
    itoa(val,viberate,DEC);
    String viberateTopic = MQTTClientName + "/viberate";
    viberateTopic.toCharArray(Topic,100);
    client.publish(Topic, viberate);

}

//初始化設定計數引腳
void rotationSetup() {
  pinMode(Rotationpin, INPUT); //設定引腳為輸入模式
}

//讀取轉速
void rotationRead() {
    duration=0;
    for(i=0;i<5;i++){
        duration += pulseIn(Rotationpin, HIGH);
        duration += pulseIn(Rotationpin, LOW);
    }
    Serial.println("Rotation Calculator");
    Serial.println(duration);
    duration = duration/5;
    Serial.println(duration);
    duration=1000000/duration;
    Serial.print(" f is ");
    Serial.print(duration);
    Serial.println(" HZ");
    duration = duration*60;
    Serial.print(" v is ");
    Serial.print(duration);
    Serial.println(" r/min");

    char rotation[20];
    itoa(duration,rotation,DEC);
    String rotationTopic = MQTTClientName + "/rotation";
    rotationTopic.toCharArray(Topic,100);
    client.publish(Topic, rotation);
}

//粉塵感測器初始化
void dustSetup() {
    pinMode(ledPin, OUTPUT);
    pinMode(A1, INPUT);
}

//粉塵感測器讀取
void dustRead() {
    Serial.println("Dust Sensor");
    digitalWrite(ledPin, LOW);

    delayMicroseconds(samplingTime);
    voMeasured = analogRead(measurePin);

    delayMicroseconds(deltaTime);
    digitalWrite(ledPin, HIGH);

    delayMicroseconds(sleepTime);
    calcVoltage = voMeasured * (5.0 / 1024);
    dustDensity = 5000*calcVoltage/29 - 3000/29;

    if (dustDensity < 0) {
        dustDensity = 0.00;
    }
    Serial.print(dustDensity);
    Serial.print("μg/m3\n");

    char dust[20];
    dtostrf(dustDensity,10,2,dust);
    String dustTopic = MQTTClientName + "/dust";
    dustTopic.toCharArray(Topic,100);
    client.publish(Topic, dust);

}

//讀取MQ135
void MQ135Read() {
  float voltage;
  voltage = getVoltage(gasSensor);

  Serial.println(voltage);

  char AQI[20];
  dtostrf(voltage,6,10,AQI);
  String AQITopic = MQTTClientName + "/AQI";
  AQITopic.toCharArray(Topic,100);
  client.publish(Topic, AQI);
}

float getVoltage(int pin){
  return (analogRead(pin) * 0.004882814);
  // This equation converts the 0 to 1023 value that analogRead()
  // returns, into a 0.0 to 5.0 value that is the true voltage
  // being read at that pin.
}

void DHTSetup() {
  dht.begin();//啟動DHT
}

void DHTRead() {
  Serial.println("DHT Sensor");
   float h = dht.readHumidity();   //讀取濕度
   float t = dht.readTemperature(); //讀取攝氏溫度
   if (isnan(h) || isnan(t)) {
     Serial.println("無法從DHT感測器讀取！");
     return;
   }

//溫度經由埠傳出,字尾加 0x13
   Serial.print(t);
   Serial.println("℃");
   //Serial.write( 0x13 );
 // delay(500);
 //濕度經由埠傳出,字尾加 0x66
   Serial.print(h);
   Serial.println("%RH");
   //Serial.write( 0x66 );

  char tmp[20];
  char hum[20];
  dtostrf(t,3,2,tmp);
  dtostrf(h,3,2,hum);
  String tmpTopic = MQTTClientName + "/tmp";
  String humTopic = MQTTClientName + "/hum";
  tmpTopic.toCharArray(Topic,100);
  client.publish(Topic, tmp);
  humTopic.toCharArray(Topic,100);
  client.publish(Topic, hum);
}


// 接收MQTT主題后呼叫運行程式
void callback(char* topic, byte* payload, unsigned int length) {
  String mapre01;                                       // 預定接收的主題1     /power
  String mapres;                                        // 實際從 MQTT Broker 接收到的主題
  String information;                                   // 實際從 MQTT Broker 接收到的主題內容
  String LEDOpen="1";
  //將 char[] 轉為 String charToStringL(需轉換的 Char陣列, 轉換后的 String)

  mapre01 = "Motor/power";                                      //電源 的主題
  charToStringL(topic, mapres);                         //實際從 MQTT Broker 接收到的主題
  for (int i = 0; i < length; i++) {                    //轉換 MQTT Broker 接收到的主題內容為字串
    information = information + (char)payload[i];
  }
  if (mapres != mapre01) {                              // 不顯示發佈的主題
     Serial.print("接收訊息 " + mapres + " [");
     Serial.print(information);
     Serial.print("] ");
  }

  if (mapres == mapre01) {
    if (information == LEDOpen) {
      Serial.println("打開 LED");
      digitalWrite(POWERPIN, HIGH);                      //PIN 8輸出高電平,LED點亮
    }
    else {
      Serial.println("關閉 LED");
      digitalWrite(POWERPIN, LOW);                       //PIN 8輸出低電平,LED熄滅
    }
  }
  delay(500);                                           //延時500ms
  Serial.println();
}

//將 char[] 轉為 String 自定函式
void charToStringL(const char S[], String & D)
{
  byte at = 0;
  const char *p = S;
  D = "";

  while (*p++) {
    D.concat(S[at++]);
  }
}

void setup() {
  // put your setup code here, to run once:
  Serial.begin(9600);


   //設定 MQTT ========================================================
   client.setServer("192.168.0.113", 1883);                 // 連線 MQTT Broker
   client.setCallback(callback);                             // 設定從 MQTT Broker讀取主題之後,自動運行之副程式

   Ethernet.begin(mac, ip, gateway, subnet);               // 啟動網路
   Serial.println("網路已經開通");



   delay(1500);
   pinMode(POWERPIN, OUTPUT);                         // 設定腳位 PIN 6為輸出模式
   noiseSetup();
   ElectricSetup();
   MAX31865Setup();
   BH1750Setup();
   rotationSetup();
   dustSetup();
   DHTSetup();
}

void loop() {
  // put your main code here, to run repeatedly:
  if (!client.connected()) {                              // 如果未聯機 MQTT Broker 將重新聯機
     reconnect();
  }
   client.loop();

  noiseRead();
  ElectricRead();
  MAX31865Read();
  BH1750_Loop();
  viberateRead();
  rotationRead();
  dustRead();
  MQ135Read();
  DHTRead();

  delay(2000);
}


void reconnect() {
  // 一直循環直到連上 MQTT Broker
  char MQTTClient[30];
  MQTTClientName.toCharArray(MQTTClient,30);
  while (!client.connected()) {
    Serial.print("正在連線 MQTT Broker...");
    if (client.connect(MQTTClient,"demo","123456")) {
      Serial.println("MQTT Broker 已經連線上");
      client.subscribe("Motor/power");
    } else {
      Serial.print("聯機失敗, rc=");
      Serial.print(client.state());
      Serial.println("五秒鐘之後再聯機");
      delay(5000);
    }
  }
}

6. 設計明細

  開啟Smart智慧控制平臺，分別加入下插圖之控制元件。或者通過點選功能表欄[檔案]-[打開專案]選擇專案打開該範例。

  ①：TiPanel元件，控制元件名稱為iPanel1。

  ②：TSwitchButton元件，控制元件名稱為sbPump。

  ③：TiPanel元件，控制元件名稱為iPanel2。

  ④：TiAnalogOutput元件，控制元件名稱從上到下依次為aoVoltage、aoCurrent、aoSurfTemp、aoViberate、aoRotate。

  ⑤：TiPipe元件，顯示為綠色的管道，其控制元件名稱從左至右為iPipe1、iPipe2、iPipe3。

  ⑥：TAXStandard元件，控制元件名稱為Warn。

  ⑦：TiMotor元件，控制元件名稱為iMotor。

  ⑧：TAXStandard元件，控制元件名稱為AXStandard1。

  ⑨：TTimer元件，控制元件名稱為Timer1。

  ⑩：TAbClock元件，控制元件名稱為AbClock1。

  (11)：TMQTTClient元件，控制元件名稱為MQTTClient1。

  (12)：TiPanel元件，控制元件名稱為iPanel3。

  (13)：TiAnalogOutput元件，控制元件名稱從上到下依次為aoNoise、aoTmp、aoHum、aoLight、aoAQI、aoDust。

• Main窗體屬性設定

  • Caption：主窗體標題，設定為車間資訊採集與控制。
  • ClientHeight：窗體客戶區高度=600。
  • ClientWidth：窗體客戶區寬度=800。

• ①iPanel1屬性設定

  • Height：設定控制元件顯示高度，設定為600。
  • Width：設定控制元件顯示寬度，設定為800。
  • TitleText：設定顯示的標題，設定為車間資訊採集與控制。

• ②sbPump屬性設定

  • Height：設定控制元件顯示的高度，設定為100。
  • Width：設定控制元件顯示的寬度，設定為100。

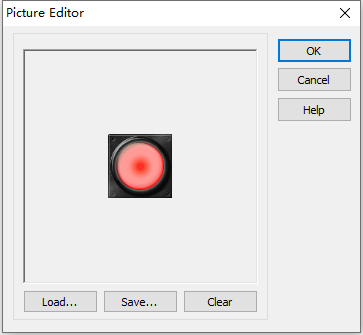

  • SwitchOff：設定IsChecked=False時顯示的圖片。點選屬性右側的[...]按鈕，打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。



  • SwitchOn：設定IsChecked=True時顯示的圖片。點選屬性右側的[...]按鈕，打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。



• ③iPanel2屬性設定

  • Height：設定控制元件顯示高度，設定為282。
  • Width：設定控制元件顯示寬度，設定為226。
  • TitleText：設定顯示的標題，設定為電動機運行狀態。

• ④aoVoltage，aoCurrent，aoSurfTemp，aoViberate，aoRotate屬性設定

  • Height：設定控制元件高度，設定為30。
  • Width：設定控制元件寬度，設定為140。
  • UnitsText：設定顯示的單位名稱。
    • aoVoltage此處設定為V。
    • aoCurrent此處設定為A。
    • aoSurfTemp此處設定為℃。
    • aoRotate此處設定為r/m。

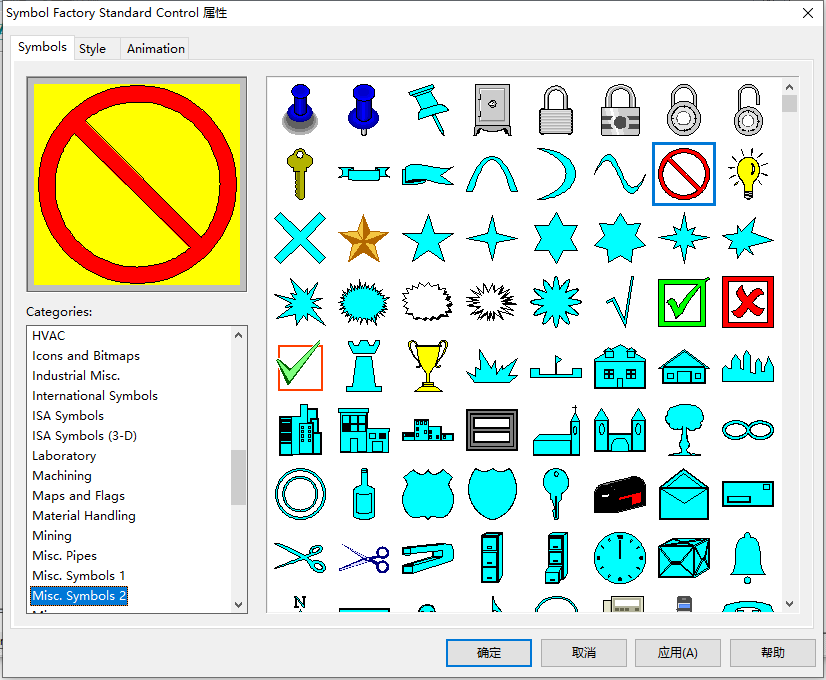

• ⑥Warn屬性設定

  • 使用滑鼠右鍵單擊該控制元件，在右鍵選項中選擇[編輯]按鈕，打開圖示選擇器，在該選擇器中選擇如圖所示的圖示，點選[確定]以切換為對應的圖示。

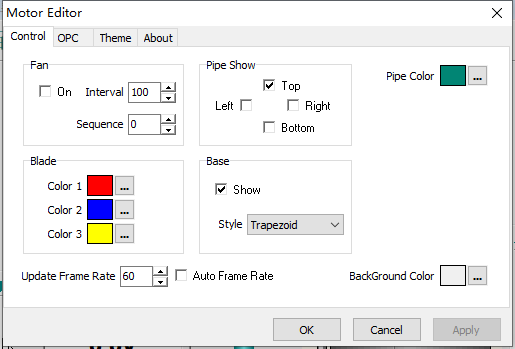

• ⑦iMotor屬性設定

  • 使用滑鼠右鍵點選該控制元件，在彈出的右鍵功能表選項中選擇[Edit]，打開編輯器，按照圖示中的樣式設定，設定完成後點選[OK]按鈕。

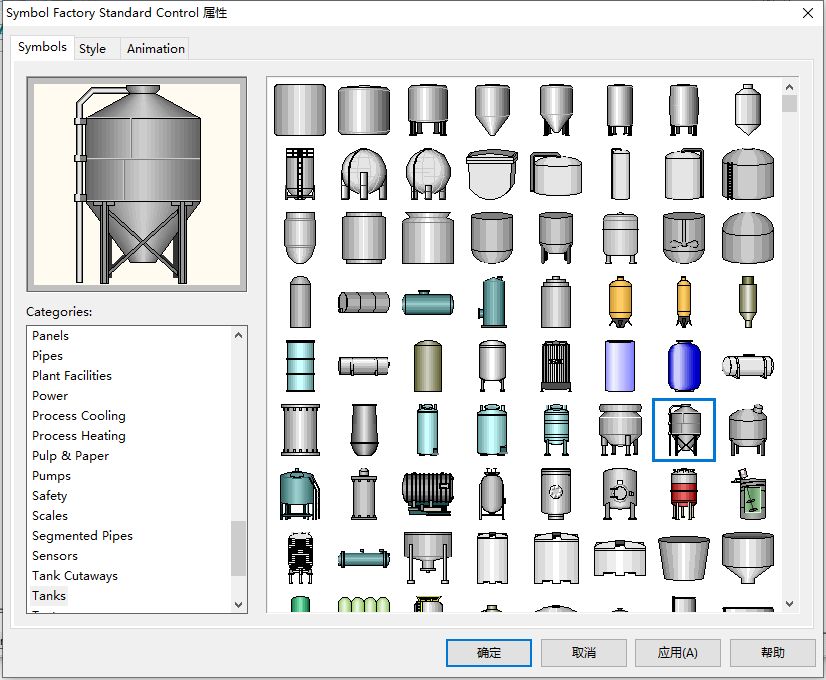

• ⑧AXStandard1屬性設定

  • 使用滑鼠右鍵單擊該控制元件，在右鍵選項中選擇[編輯]按鈕，打開圖示選擇器，在該選擇器中選擇如圖所示的圖示，點選[確定]以切換為對應的圖示。



• ⑩AbClock1屬性設定

  • ClockOption：設定時鐘顯示的型別，設定為coDateTime。

• (11)MQTTClient1屬性設定

  • BrokerHostName：設定連線的MQTT服務端的IP地址，設定為實際使用的MQTT服務端地址，例如設定為192.168.0.113。
  • BrokerPort：設定連線的服務埠號，設定為1883。
  • ClientID:設定連線到的客戶端的名稱，設定為SmartClient。
  • Password：設定連線到的客戶端使用的登錄密碼。
  • Topic：設定訂閱的主題名稱，設定為Motor/#，該中訂閱方式可以訂閱位於Motor/下的所有主題資訊。
  • UserName：設定使用者名稱稱。

• (12)iPanel3屬性設定

  • Height：設定控制元件顯示高度，設定為328。
  • Width：設定控制元件顯示寬度，設定為230。
  • TitleText：設定顯示的標題，設定為車間狀態。

• (13)aoNoise，aoTmp，aoHum，aoLight，aoAQI，aoDust屬性設定

  • Height：設定控制元件高度，設定為30。
  • Width：設定控制元件寬度，設定為144。
  • UnitsText：設定顯示的單位名稱。
    • aoNoise此處設定為dB。
    • aoTmp此處設定為℃。
    • aoHum此處設定為%RH。
    • aoLight此處設定為lx。
    • aoDust此處設定為μg/m^3。

7. 程式設計

7.1. 程式初始設定

  該程式無初始設定。

7.2. 事件設定

• (11)MQTTClient1-OnPublishReceived事件

  當接收來自於指定主題的訂閱資訊時，解析並顯示。

procedure TMyHandler.MQTTClientPublishReceived;
begin
  if ATopic = 'Motor/noise' then
  begin
    FThis.aoNoise.Value := StrToFloat(APayload);
  end;
  if ATopic = 'Motor/voltage' then
  begin
    FThis.aoVoltage.Value := StrToFloat(APayload);
  end;
  if ATopic = 'Motor/current' then
  begin
    FThis.aoCurrent.Value := StrToFloat(APayload);
  end;
  if ATopic = 'Motor/surftemp' then
  begin
    FThis.aoSurfTemp.Value := StrToFloat(APayload);
    if (StrToFloat(APayload) > 70) and  (FThis.sbPump.Enabled = True) then
    begin
      FThis.sbPump.IsChecked := False;
      FThis.MQTTClient.PublishStr('Motor/power','0');
      FThis.sbPump.Enabled := False;
      FThis.Warn.Visible := True;
    end;
    if (StrToFloat(APayload) < 50) and  (FThis.sbPump.Enabled = False) then
    begin
      FThis.sbPump.Enabled := True;
      FThis.Warn.Visible := False;
    end;
  end;
  if ATopic = 'Motor/light' then
  begin
    FThis.aoLight.Value := StrToFloat(APayload);
  end;
  if ATopic = 'Motor/viberate' then
  begin
    FThis.aoViberate.Value := StrToFloat(APayload);
  end;
  if ATopic = 'Motor/rotation' then
  begin
    if APayload = '-60' then
      FThis.aoRotate.Value := 0
    else
      FThis.aoRotate.Value := StrToFloat(APayload);
  end;
  if ATopic = 'Motor/dust' then
  begin
    FThis.aoDust.Value := StrToFloat(APayload);
  end;
  if ATopic = 'Motor/AQI' then
  begin
    FThis.aoAQI.Value := StrToFloat(APayload);
  end;
  if ATopic = 'Motor/tmp' then
  begin
    FThis.aoTmp.Value := StrToFloat(APayload);
  end;
  if ATopic = 'Motor/hum' then
  begin
    FThis.aoHum.Value := StrToFloat(APayload);
  end;
  if ATopic = 'Motor/power' then
  begin
    if APayload = '1' then
    begin
      FThis.iMotor.FanOn := True;
      FThis.iPipe1.FlowOn := True;
      FThis.iPipe2.FlowOn := True;
      FThis.iPipe3.FlowOn := True;
    end
    else
    begin
      FThis.iMotor.FanOn := False;
      FThis.iPipe1.FlowOn := False;
      FThis.iPipe2.FlowOn := False;
      FThis.iPipe3.FlowOn := False;
    end;
  end;
end;

• ②sbPump-OnSwitch事件

  切換開關的狀態時觸發該事件，向Motor/power發送開關的資訊。

procedure TMyHandler.sbPumpSwitch;
begin
  if FThis.sbPump.IsChecked then
  begin
    FThis.MQTTClient.PublishStr('Motor/power','1');
  end
  else
  begin
    FThis.MQTTClient.PublishStr('Motor/power','0');
  end;
end;

• ⑨Timer1-OnTimer事件

  定時器的觸發事件，該事件僅會觸發一次。用於初始化設備狀態。

procedure TMyHandler.Timer1Timer;
begin
  FThis.Timer1.Enabled := False;
  FThis.MQTTClient.PublishStr('Motor/power','0');
end;

8. 運行結果

  使用滑鼠點選工具欄運行（Run），測試運行結果。

  通過工具欄儲存，將程式儲存為 sdb 專案檔案。

  當程式啟動后，電動機運行狀態與車間狀態處顯示對應的採集數據資訊，點選水泵開關處的開關，指示燈亮，對應的狀態資訊會發生相應的變化。
