Smart之WIFI控制LED燈

1. 說明

  範例採用WIFI通訊協議，控制駁接在NodeMCU上的LED燈。NodeMCU是以ESP8266(ESP12)晶片為基礎，包含了WiFi，GPIO，PWM，ADC，I2C等功能的主控板，執行效率高，非常適合物聯網應用開發，因為它內建了WiFi功能，與Arduino相容，Arduino中可用的感測器基本都可用於NodeMCU。範例中使用的LED燈正極（長腳）連線電阻再連線至NodeMCU D5針腳，LED燈負極連線到NodeMCU GND針腳。

  範例中使用的NodeMCU的ESP8266無線網路，先從路由器得知取得IP，連線網路成功后，檢測是否從WiFi網路接收到使用者端傳輸的字串。如果該字串=1，NodeMCU D5針腳輸出為高電平，LED燈點亮，字串=0，NodeMCU D5針腳輸出為低電平，LED燈熄滅。

  通過範例學習，可以掌握 TIdTCPClient元件的基本通訊原理，並結合NodeMCU ESP8266開發板進行LED的控制功能。

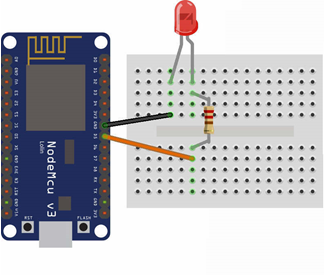

2. 零件連線圖

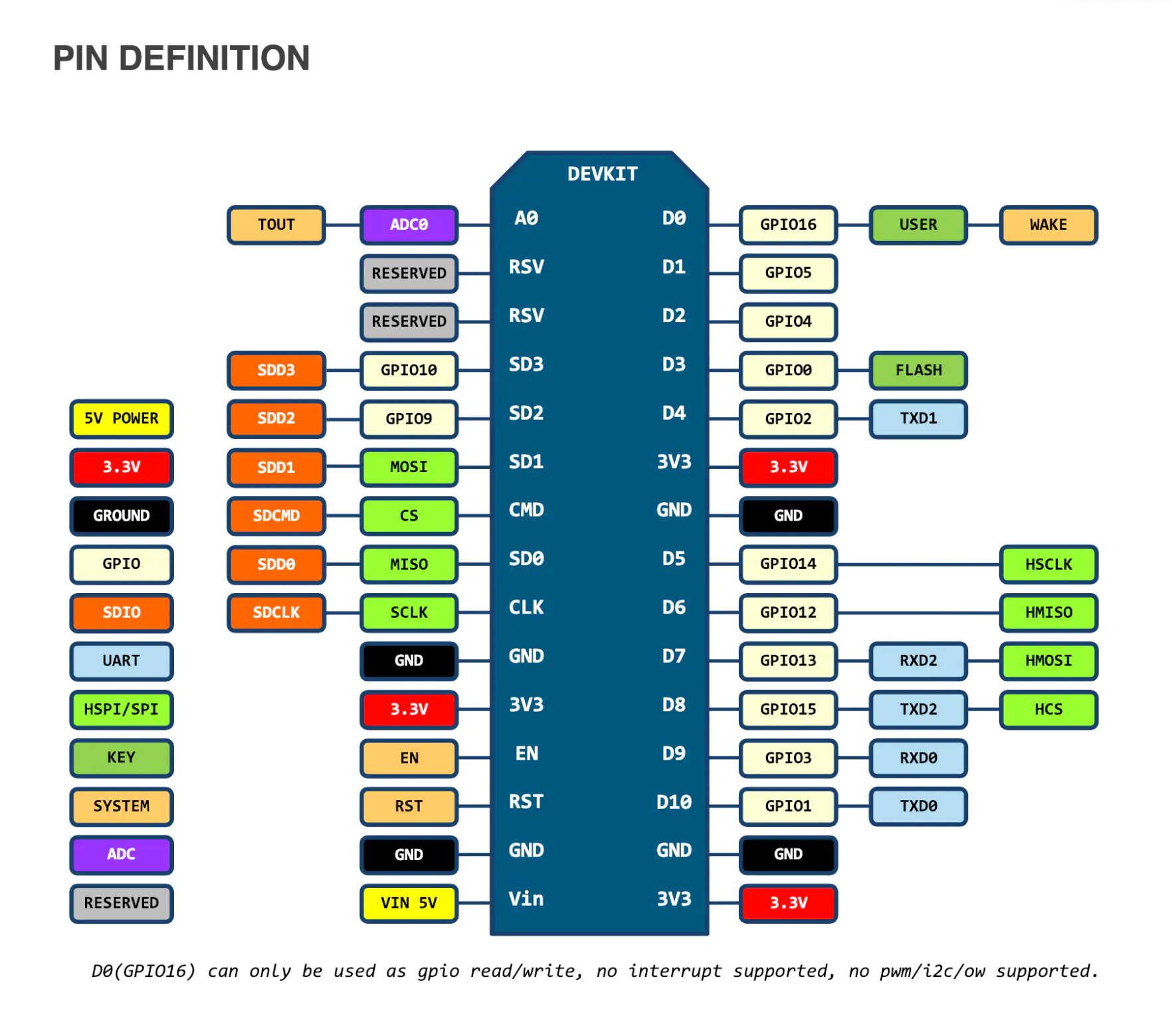

  NodeMCU中的引腳定義如下：

3. 使用零件

序	零件名稱	數量
1	NodeMCU ESP8266 開發板	1
3	USB數據線	1
4	麵包板	1
5	杜邦線	2
6	LED燈	1
7	220歐姆電阻	1

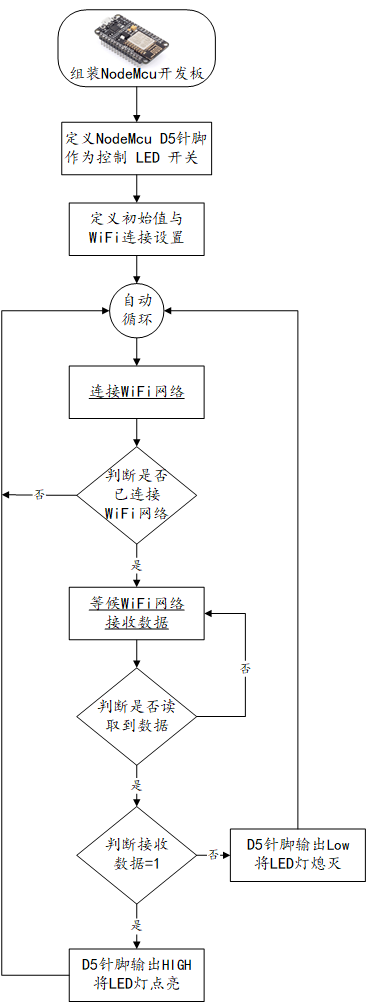

4. Arduino流程圖

5. Arduino程式

  使用Arduino IDE 編譯並上傳以下Arduino程式。該程式使用的是NodeMCU開發板，關於該開發板在Arduino中的設定選項可參考Arduino IDE 搭建 ESP8266 開發環境及專案演示 (opens new window)。

// 使用 NodeMCU 開發板
// https://github.com/evothings/evothings-examples/tree/master/examples/arduino-led-onoff-tcp
// 輸入字串並以換行符作為結束字元，字串=1 開發板開啟LED燈，字串=0 開發板關閉LED燈。
// 字串=Rn  開發板傳回數字訊號 Pin n腳位的值
// 字串=An  開發板傳回模擬訊號 Pin n腳位的值

#include <SPI.h>
#include <ESP8266WiFi.h>

#define LED_PIN 14                                 //定義LED 針腳D5 NodMCU可以設定為D1
const char* ssid = "WIFI_SSID";                     //輸入WIFI的SSID 請修改爲您實際需要連線的WIFI SSID
const char* password = "WIFI_PASSWORD";               //輸入WIFI的密碼 請修改爲您實際需要連線的WIFI 密碼

int status = WL_IDLE_STATUS;                       //伺服器的狀態表示的定義

WiFiServer server(3300);                           // 設定WIFI伺服器的埠

void setup() {
   Serial.begin(9600);                             // 設定通訊埠的通訊速率，需與
   WiFi.mode(WIFI_STA);
   //指定IP位址，請自行在此加入WiFi.config()敘述。
   WiFi.config(IPAddress(192,168,0,169),           // IP地址
               IPAddress(192,168,0,1),             // 閘道器地址
               IPAddress(255,255,255,0));          // 子網掩碼

   WiFi.begin(ssid, password);
   while (WiFi.status() != WL_CONNECTED) {         // 檢查是否連線到WIFI
     delay(500);
     Serial.print(".");
   }
   server.begin();                                 // WIFI伺服器開始運行
   printWifiStatus();                              // 輸出WIFI的狀態
   pinMode(LED_PIN, OUTPUT);                       //設定針腳D5位為輸出模式
}

// 讀取使用 JavaScript客戶端發送的字串, 該字串使用換行符作為結尾
String readRequest(WiFiClient* client)
{
 String request = "";
  while (client->connected())                   // 檢查是否連線
  {
    while (client->available())                 // 是否有客戶端傳輸的字串
    {
      char c = client->read();                  // 讀取字串
      Serial.write(c);                          // 從通訊埠輸出字串，用於糾錯
      if ('\n' == c)                            // 如果讀取到換行字元，則返回
      {
        return request;
      }
      request += c;                             // 累加讀取到的字串
    }
  }
  return request;
}

// 依據讀取到的字串進行相關的控制操作
void executeRequest(WiFiClient* client, String* request)
{
  char command = readCommand(request);           // 讀取命令字元，即第一個字元
  int n = readParam(request);                    // 讀取動作指令

  if (command == '0')
  {
   digitalWrite(LED_PIN, LOW);                    //輸出為低電平,LED熄滅
  }
  else if (command == '1')
  {
   digitalWrite(LED_PIN, HIGH);                   //輸出為高電平,LED點亮
  }
  else if (command == 'R')
  {
    sendResponse(client, String(digitalRead(n)));     //讀取開發板上的數字針腳的n腳位 輸出到客戶端
  }
  else if (command == 'A')
  {
    sendResponse(client, String(analogRead(n)));      //讀取開發板上的模擬針腳的n腳位 輸出到客戶端
  }

}

 // 讀取命令字元，即第一個字元
char readCommand(String* request)
{
  String commandString = request->substring(0, 1);
  return commandString.charAt(0);
}

// 讀取動作指令
int readParam(String* request)
{
   char buffer[2];                                    //可以處理0到F（0到15）的十六進制數字
   buffer[0] = request->charAt(1);
   buffer[1] = 0;
   return (int) strtol(buffer, NULL, 16);
}

void sendResponse(WiFiClient* client, String response)
{
  client->println(response);                         // 將讀取到的字元輸出到通訊埠
  Serial.println("sendResponse:");                   // 糾錯用
  Serial.println(response);
}


void loop() {

   if (WiFi.status()!= WL_CONNECTED)                     //檢查WiFi網路是否已連線
   {
     return;
   }


   WiFiClient client = server.available();         //監聽傳入的客戶端請求
   if (!client)
   {
     return;
   }

   //Serial.println("客戶端已連線");
   String request = readRequest(&client);          // 讀取客戶端發送的字串
   executeRequest(&client, &request);              // 依據讀取到的字串進行相應的控制動作
   //Serial.println("客戶端已斷線");
 }

// 從通訊埠輸出WIFI的狀態資訊
void printWifiStatus()
{
  Serial.println("WiFi網路狀態");

  Serial.print("  SSID: ");                          // 輸出連線的WIFI SSID
  Serial.println(WiFi.SSID());

  IPAddress ip = WiFi.localIP();                     // 輸出網路的IP地址
  Serial.print("  IP地址: ");
  Serial.println(ip);

  long rssi = WiFi.RSSI();
  Serial.print(" 訊號強度(RSSI):");                 // 輸出訊號強度
  Serial.print(rssi);
  Serial.println(" dBm");
}

6. 設計明細

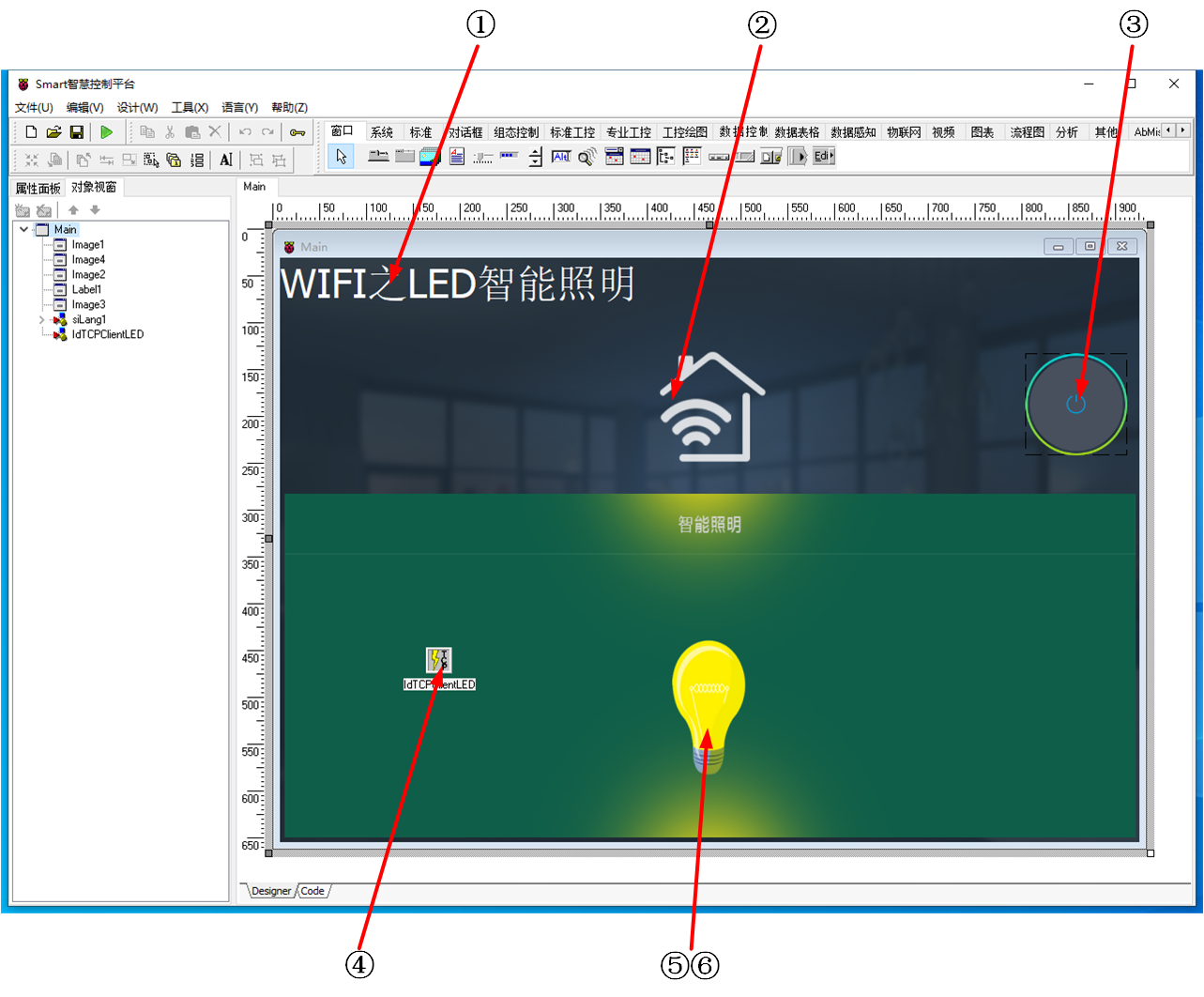

  開啟Smart智慧控制平臺，分別加入下插圖之控制元件。或者通過點選功能表欄[檔案]-[打開專案]選擇範例專案檔案來打開該範例。

  ①：TLabel元件，控制元件名稱為Label1。

  ②：TImage元件，控制元件名稱為Image1。

  ③：TImage元件，控制元件名稱為Image4。

  ④：TIdTCPClient元件，控制元件名稱為IdTCPClientLED。

  ⑤：TImage元件，控制元件名稱為Image3。

  ⑥：TImage元件，控制元件名稱為Image2。

• Main窗體屬性設定

  • ClientHeight：窗體客戶區高度=624。
  • ClientWidth：窗體客戶區寬度=918。

• ①Label1屬性設定

  • AutoSize：是否根據字型調整控制元件大小，設定為True。
  • Caption：標籤內容，設定為ModbusRTU之LED智能照明。

• ②Image1屬性設定

  • Align：設定控制元件佔滿=alClient。
  • Stretch：設定圖片是否按照控制元件大小拉伸=Yes。

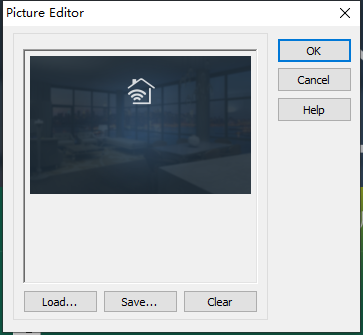

  • Picture：設定圖片（背景）。點選Picture屬性右側的[...]按鈕，打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。



• ③Image4屬性設定

  • Height：設定控制元件高度=109。
  • Width：設定控制元件寬度=109。

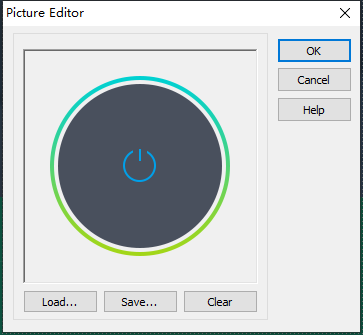

  • Picture：設定圖片（背景）。點選Picture屬性右側的[...]按鈕，打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。



• ④IdTCPClientLED屬性設定

  • Host：NodeMCU設備的IP地址，設定為Arduino程式中設定的IP地址，例如192.168.1.162。
  • Port：NodeMCU 設備使用的埠，設定為Arduino程式中設定的埠號，例如3300。
  • Name：控制元件名稱，設定為IdTCPClientLED。

• ⑤Image3屬性設定

  • Height：設定控制元件高度=367。
  • Width：設定控制元件寬度=909。

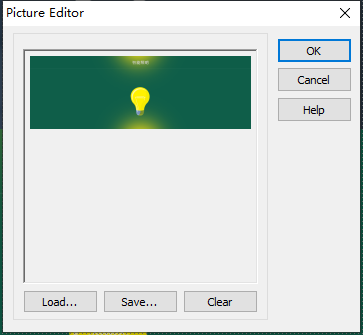

  • Picture：設定圖片（燈亮）。點選Picture屬性右側的[...]按鈕，打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。



• ⑥Image2屬性設定

  • Height：設定控制元件高度=366。
  • Width：設定控制元件寬度=909。
  • Picture：設定圖片（燈滅）。點選Picture屬性右側的[...]按鈕，打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。



7. 程式設計

7.1. 程式初始設定

  該程式無初始設定。

7.2. 事件設定

• ③Image4-OnClick事件

  點選Image4時，根據程式中的LED燈顯示狀態，開啟或者關閉LED燈。

procedure TMyHandler.Image4Click;
begin
   if FThis.Image3.Visible then
   begin
     //關燈
     iot.IdTCPClientSendCmd(FThis.IdTCPClientLED,'0');
     FThis.Image3.Visible := False;
   end
   else
   begin
     //開燈
     iot.IdTCPClientSendCmd(FThis.IdTCPClientLED,'1');
     FThis.Image3.Visible := True;
   end;
end;

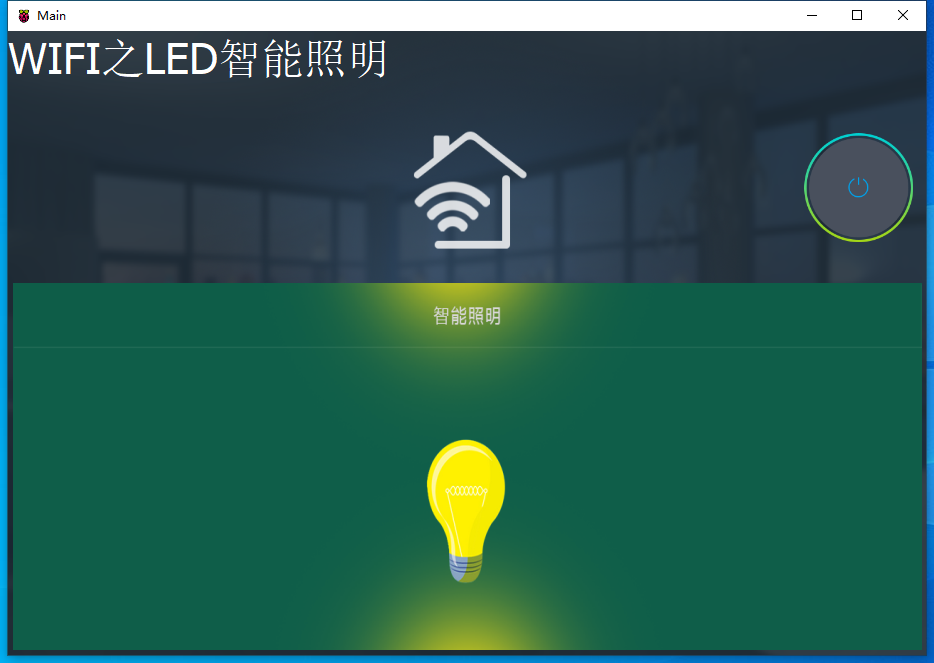

8. 運行結果

  通過工具欄儲存，將程式儲存為 sdb 專案檔案。

  使用滑鼠點選工具欄運行（Run），測試運行結果。當點選右側開關按鈕影象時，如果底下照明燈顯示為熄滅的狀態，則會更新狀態為點亮，同時連線到NodeMCU的LED燈也會點亮；如果照明燈顯示為點亮的狀態，則會更新狀態為熄滅，同時連線到NodeMCU的LED燈會熄滅。
