Smart之視訊錄影

1. 說明

  範例通過視訊解碼的相關元件實現對視訊的錄製以及轉碼操作，可輸出視訊檔案。

  通過範例學習，可以掌握FSEnCoder錄製視訊的方式，並將其用作錄製工具。

2. 設計明細

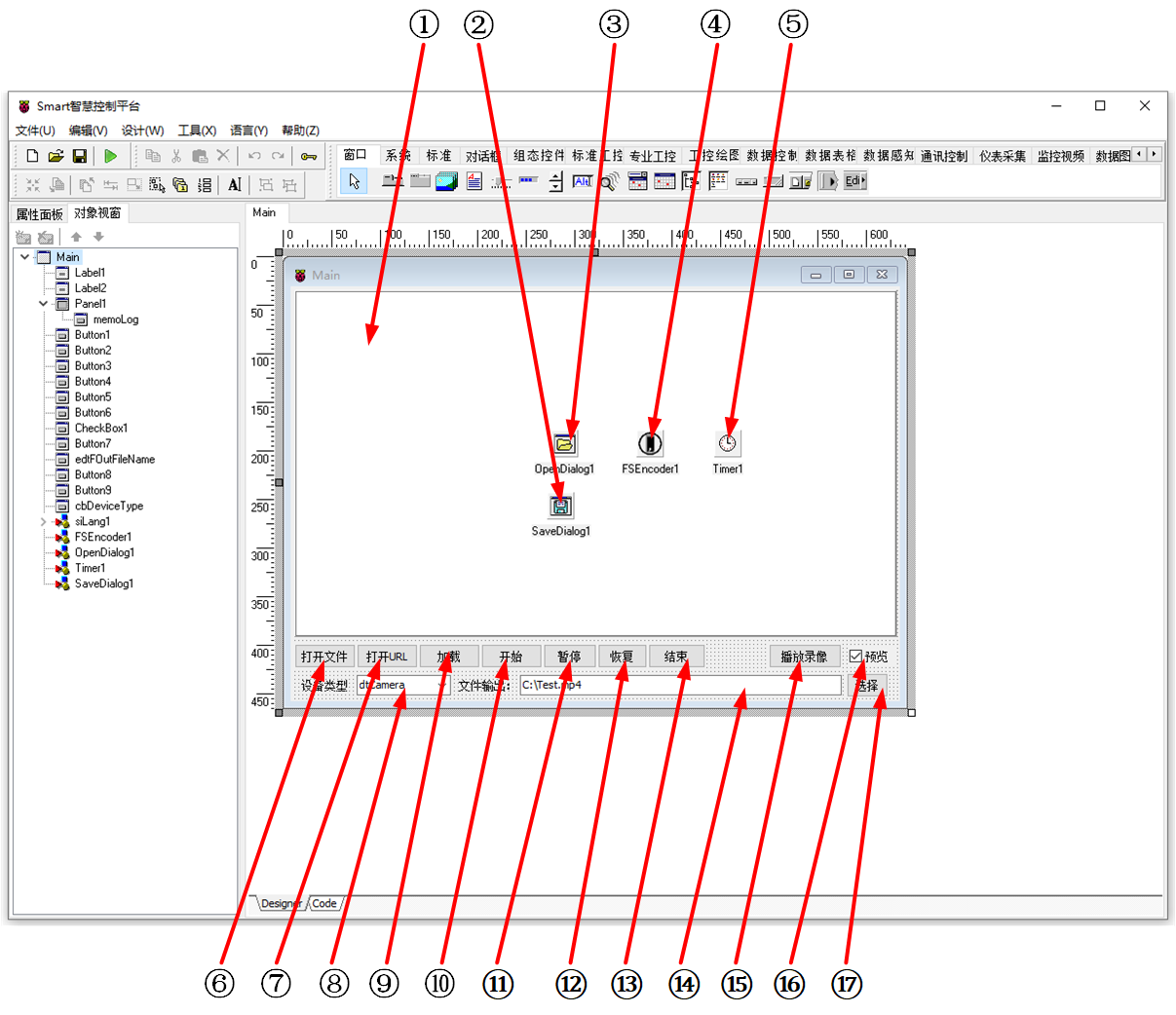

  開啟Smart智慧控制平臺，分別加入下插圖之控制元件。或者通過點選功能表欄[檔案]-[打開專案]選擇專案打開該範例。

  ①：TMemo元件，控制元件名稱為memoLog。

  ②：TSaveDialog元件，控制元件名稱為SaveDialog1。

  ③：TOpenDialog元件，控制元件名稱為OpenDialog1。

  ④：TFSEnCoder元件，控制元件名稱為FSEnCoder1。

  ⑤：TTimer元件，控制元件名稱為Timer1。

  ⑥：TButton元件，控制元件名稱為Button1。

  ⑦：TButton元件，控制元件名稱為Button2。

  ⑧：TComboBox元件，控制元件名稱為cbDeviceType。

  ⑨：TButton元件，控制元件名稱為Button7。

  ⑩：TButton元件，控制元件名稱為Button3。

  (11)：TButton元件，控制元件名稱為Button4。

  (12)：TButton元件，控制元件名稱為Button6。

  (13)：TButton元件，控制元件名稱為Button5。

  (14)：TEdit元件，控制元件名稱為edtFOutFileName。

  (15)：TButton元件，控制元件名稱為Button9。

  (16)：TCheckBox元件，控制元件名稱為CheckBox1。

  (17)：TButton元件，控制元件名稱為Button8。

• Main窗體屬性設定

  • ClientHeight：窗體客戶區高度=427。
  • ClientWidth：窗體客戶區寬度=627。

• ①memoLog屬性設定

  • Height：設定圖片高度=355。
  • Width：設定圖片寬度=618。

• ②SaveDialog1屬性設定

  • Filter：設定檔案過濾選項=全部檔案|*.*。

• ⑥Button1屬性設定、

  • Height：設定控制元件高度=25。
  • Width：設定控制元件寬度=63。
  • Caption：設定按鈕顯示的文字內容=打開檔案。

• ⑦Button2屬性設定

  • Height：設定控制元件高度=25。
  • Width：設定控制元件寬度=63。
  • Caption：設定按鈕顯示的文字內容=打開URL。

• ⑧cbDeviceType屬性設定

  • Name：設定控制元件名稱=cbDeviceType。
  • Height：設定控制元件高度=21。
  • Width：設定控制元件寬度=97。
  • Items：設定下拉框的選項，雙擊該屬性或者點選屬性右側的[...]打開編輯器，輸入選項。



  • ItemIndex：設定預設選擇的選項索引值=0。

• ⑨Button7屬性設定

  • Height：設定控制元件高度=25。
  • Width：設定控制元件寬度=63。
  • Caption：設定按鈕顯示的文字內容=載入。

• ⑩Button3屬性設定

  • Height：設定控制元件高度=25。
  • Width：設定控制元件寬度=63。
  • Caption：設定按鈕顯示的文字內容=開始。

• (11)Button4屬性設定

  • Height：設定控制元件高度=25。
  • Width：設定控制元件寬度=55。
  • Caption：設定按鈕顯示的文字內容=暫停。

• (12)Button6屬性設定

  • Height：設定控制元件高度=25。
  • Width：設定控制元件寬度=51。
  • Caption：設定按鈕顯示的文字內容=恢復。

• (13)Button5屬性設定

  • Height：設定控制元件高度=25。
  • Width：設定控制元件寬度=59。
  • Caption：設定按鈕顯示的文字內容=結束。

• (14)edtFOutFileName屬性設定

  • Height：設定控制元件高度=21。
  • Width：設定控制元件寬度=331。

• (15)Button9屬性設定

  • Height：設定控制元件高度=25。
  • Width：設定控制元件寬度=75。
  • Caption：設定按鈕顯示的文字內容=播放錄像。

• (16)CheckBox1屬性設定

  • Caption：設定選擇框顯示的文字內容=預覽。

• (17)Button8屬性設定

  • Height：設定控制元件高度=25。
  • Width：設定控制元件寬度=43。
  • Caption：設定按鈕顯示的文字內容=選擇。

3. 程式設計

3.1. 程式初始設定

  該程式無初始設定。

3.2. 事件設定

• ⑥Button1-OnClick事件

  點選[打開檔案]按鈕，彈出選擇檔案對話方塊，選擇檔案后，將輸入檔案的地址回傳給編碼器控制元件。

procedure TMyHandler.Button1Click;
begin
  if FThis.OpenDialog1.Execute(0) then
  begin
     FThis.FSEncoder1.InFileName := FTHis.OpenDialog1.FileName;
  end;
end;

• ⑦Button2-OnClick事件

  點選[打開URL]按鈕，打開輸入URL的對話方塊，選擇後進行URL視訊流的解碼。

procedure TMyHandler.Button2Click;
var
 URL:string;
begin
    if FThis.FSEncoder1.InFileName = '' then
      URL := 'rtmp://58.200.131.2:1935/livetv/dftv'
    else
      URL := FThis.FSEncoder1.InFileName;

    if not InputQuery('Open', 'URL(or Filename)', URL) then
      // cancel open url
      Exit;
     FThis.FSEncoder1.InFileName := URL;
end;

• ⑨Button7-OnClick事件

  點選[載入]按鈕，載入視訊。

procedure TMyHandler.Button7Click;
begin
  FThis.FSEncoder1.Load;
end;

• ⑩Button3-OnClick事件

  點選[開始]按鈕，開始進行視訊編碼，如果預覽選項被勾選，則打開界面顯示視訊。

procedure TMyHandler.Button3Click;
begin
   FThis.FSEncoder1.PreviewVideo := FThis.CheckBox1.Checked;
   FThis.FSEncoder1.Start(1);
end;

• (11)Button4-OnClick事件

  點選[暫停]按鈕，暫停視訊的編碼播放。

procedure TMyHandler.Button4Click;
begin
  FThis.FSEncoder1.Pause;
end;

• (12)Button6-OnClick事件

  點選[恢復]按鈕，恢復視訊的編碼播放。

procedure TMyHandler.Button6Click;
begin
  FThis.FSEncoder1.Resume;
end;

• (13)Button5-OnClick事件

  點選[結束]按鈕，停止視訊的編碼播放。

procedure TMyHandler.Button5Click;
begin
  FThis.FSEncoder1.Stop;
end;

• ⑧cbDeviceType-OnChange事件

  點選設備型別下拉框，選擇對應的設備型別。

procedure TMyHandler.cbDeviceTypeChange;
begin
   if FThis.cbDeviceType.Text = 'dtCamera' then
   begin
      FThis.FSEncoder1.DeviceType := dtCamera;
   end
   else if FThis.cbDeviceType.Text = 'dtDesktop' then
   begin
      FThis.FSEncoder1.DeviceType := dtdesktop;
   end
   else if FThis.cbDeviceType.Text = 'dtFile' then
   begin
      FThis.FSEncoder1.DeviceType := dtFile;
   end
   else if FThis.cbDeviceType.Text = 'dtWeb' then
   begin
      FThis.FSEncoder1.DeviceType := dtWeb;
   end;
end;

• ⑤Timer1-OnTimer事件

  計時器觸發事件，每隔一秒更新日誌內容至日誌編輯框中。

procedure TMyHandler.Timer1Timer;
begin
  FThis.memoLog.Lines.Assign(FThis.FSEncoder1.Log);
end;

• (17)Button8-OnClick事件

  點選[選擇]按鈕，打開檔案儲存選項的對話方塊，在其中選擇目錄后確認返回，將輸出的檔案目錄傳遞至檔案輸出文字框中。

procedure TMyHandler.Button8Click;
begin
 if FThis.SaveDialog1.Execute(0) then
 begin
   FThis.edtFOutFileName.Text := FThis.SaveDialog1.FileName;
   FThis.FSEncoder1.OutFileName := FThis.edtFOutFileName.Text;
 end;
end;

• (15)Button9-OnClick事件

  點選[播放錄像]按鈕，打開檔案輸出目錄中的檔案以進行視訊播放。

procedure TMyHandler.Button9Click;
var
 T:TForm;
 F:TFSPlayer;
 P:TPanel;
begin

 T := TForm.Create(nil);
 try
   T.Position := poScreenCenter;
   T.BorderStyle := bsDialog;
   T.Caption := FThis.FSEncoder1.OutFileName;
   F:=TFSPlayer.Create(T);
   P:=TPanel.Create(T);
   P.Parent := T;
   P.Align := alClient;
   F.VideoPanel := P.Name;
   F.Open(FThis.FSEncoder1.OutFileName,false);
   T.ShowModal;
 finally
   T.Free;
 end;
end;

4. 運行結果

  通過工具欄儲存，將程式儲存為 sdb 專案檔案。

  使用滑鼠點選工具欄運行（Run），測試運行結果。

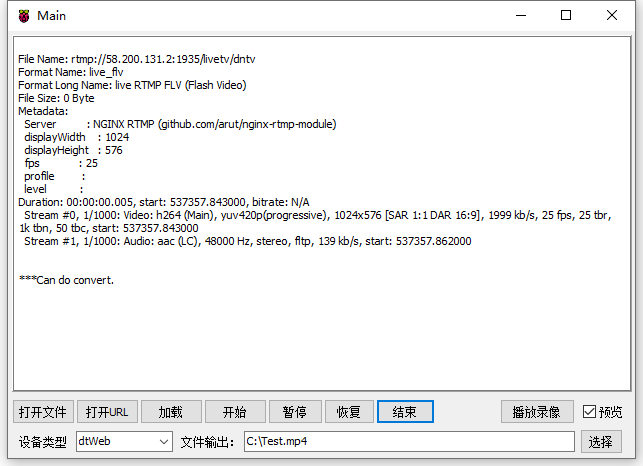

  程式運行后，在設備型別處選擇輸入視訊源的型別，如果是本地視訊則選擇dtFile，並點選[打開檔案]按鈕以選擇視訊檔案；如果是網路視訊則選擇dtWeb，並點選[打開URL]，在對話方塊中輸入地址。

dtCamera表示視訊源來自於相機，dtDesktop表示視訊源來自於桌面。選擇完成後，點選[載入]按鈕，在日誌欄中如果出現Can do convert說明視訊載入成功，可以進行編解碼操作。點選[開始]按鈕進行編解碼操作，並將解碼的視訊按鈕格式重新進行編碼輸出至指定的目錄。如果預覽被勾選則會顯示視訊預覽界面。在編解碼的過程中可以選擇[暫停]、[恢復]、[結束]按鈕進行對應操作。在視訊編解碼操作結束后，可點選[播放錄像]打開對話方塊檢視錄製的視訊。
