# Smart之二維碼產生與二維碼掃瞄
# 1. 說明
範例通過攝像頭掃瞄識別條形碼與二維碼，以及根據內容產生對應的二維碼。範例需要使用到攝像機進行二維碼的掃瞄，使用該範例的計算機需配備攝像機功能。
二維條碼/二維碼（2-dimensional bar code）是用某種特定的幾何圖形按一定規律在平面（二維方向上）分佈的、黑白相間的、記錄數據符號資訊的圖形；在程式碼編制上巧妙地利用構成計算機內部邏輯基礎的「0」、「1」位元流的概念，使用若干個與二進制相對應的幾何形體來表示文字數值資訊，通過圖像輸入設備或光電掃瞄設備自動識讀以實現資訊自動處理：它具有條碼技術的一些共性：每種碼制有其特定的字符集；每個字元佔有一定的寬度；具有一定的校驗功能等。同時還具有對不同行的資訊自動識別功能、及處理圖形旋轉變化點。
通過範例學習，可以掌握攝像機識別條形碼的方式，並進行二維碼的產生。
# 2. 設計明細

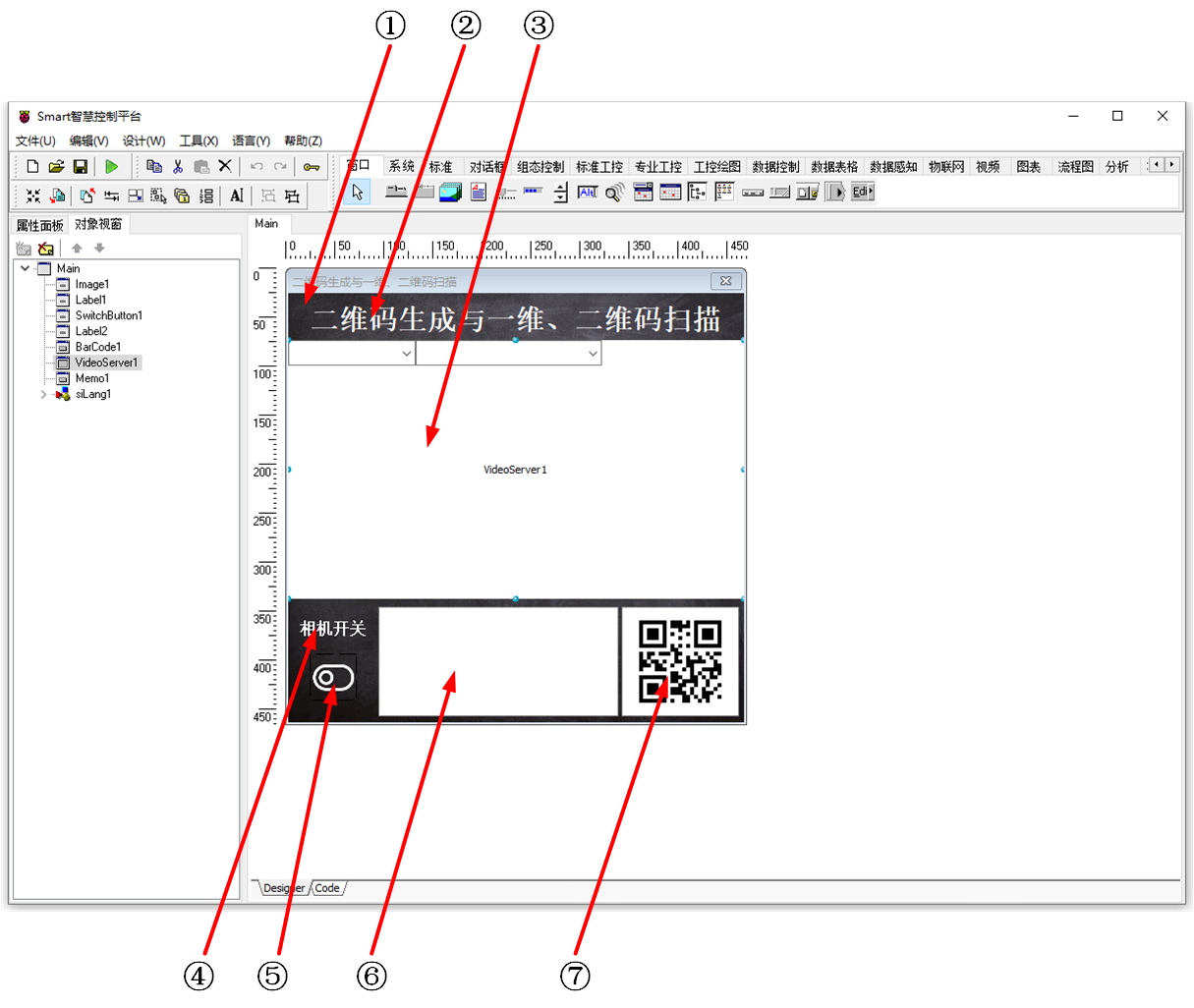

開啟Smart智慧控制平臺，分別加入下插圖之控制元件。或者通過點選功能表欄[檔案]-[打開專案]選擇範例專案檔案來打開該範例。
①：TImage元件，控制元件名稱為Image1。
②：TLabel元件，控制元件名稱為Label1。
③：TVideoServer元件，控制元件名稱為VideoServer1。
④：TLabel元件，控制元件名稱為Label2。
⑤：TSwitchButton元件，控制元件名稱為SwitchButton1。
⑥：TMemo元件，控制元件名稱為Memo1。
⑦：TBarCode元件，控制元件名稱為BarCode1。
Main窗體屬性設定
BorderStyle：設定邊界樣式=bsDialog。Caption：設定窗體顯示的標題=二維碼產生與一維、二維碼掃瞄。ClientHeight：設定客戶區窗體的高度=438。ClientWidth：設定窗體客戶區的寬度=465。
①Image1屬性設定

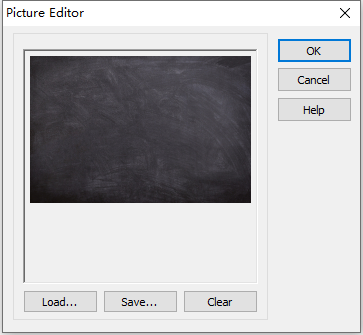

Align：設定控制元件對齊方式=alClient。Stretch：設定圖片拉伸適應于控制元件。Picture：設定圖片。點選Picture屬性右側的[...]按鈕，打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。
②Label1屬性設定

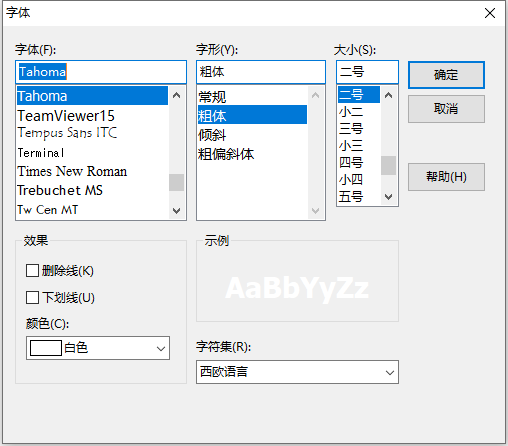

Caption：設定標籤內容=窗體相互傳值 主界面。Font：設定字型，雙擊該屬性或者點選屬性右側的[...]以打開字型設定界面。
③VideoServer1屬性設定
BarCode：是否開啟一維、二維碼的識別功能=True。BarCodeInterval：設定條碼識別功能的間隔時間，單位為ms，兼顧精度與速度可以選擇1000。Height：設定控制元件高度=264。Width：設定控制元件寬度=465。
④Label2屬性設定
Caption：設定標籤內容=相機開關。Font：設定字型，雙擊該屬性或者點選屬性右側的[...]以打開字型設定界面。
⑤SwitchButton1屬性設定
Height：設定控制元件高度=48。Width：設定控制元件寬度=48。Stretch：設定圖片拉伸=True。SwitchOff：設定處於關閉狀態時顯示的圖片。點選屬性右側的[...]按鈕，打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。
SwitchOn：設定處於開啟狀態時顯示的圖片。點選屬性右側的[...]按鈕，打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。
⑥Memo1屬性設定
Height：設定高度=112。Width：設定控制元件寬度=245。
⑦BarCode1屬性設定
Height：設定控制元件高度=112。Width：設定控制元件寬度=120。Properties屬性中可修改的內容：FitMode：條形碼的大小適應模式，更改為ifmFit。ModuleWidth：設定模組的寬度，設定為4。ShowText：是否在二維碼底部顯示文字，設定為False。Symbology：條形碼的型別。設定為QRCode。
# 3. 程式設計
# 3.1. 程式初始設定
該程式無初始設定。
# 3.2. 事件設定
- ⑤SwitchButton1-OnSwitch事件
點選以切換相機開啟或者關閉。
procedure TMyHandler.SwitchButton1Switch;
//開啟關閉相機
begin
if FThis.SwitchButton1.IsChecked then
FThis.VideoServer1.StartDevice
else
FThis.VideoServer1.StopDevice;
end;
2
3
4
5
6
7
8
- ③VideoServer1-OnBarCode
當控制元件識別到條形碼時觸發事件。
procedure TMyHandler.VideoServer1BarCode;
//掃瞄結果識別
begin
FThis.Memo1.Lines.Add('識別結果：' + BarCode);
FThis.BarCode1.Text := BarCode;
end;
2
3
4
5
6
# 4. 運行結果
通過工具欄儲存，將程式儲存為 sdb 專案檔案。

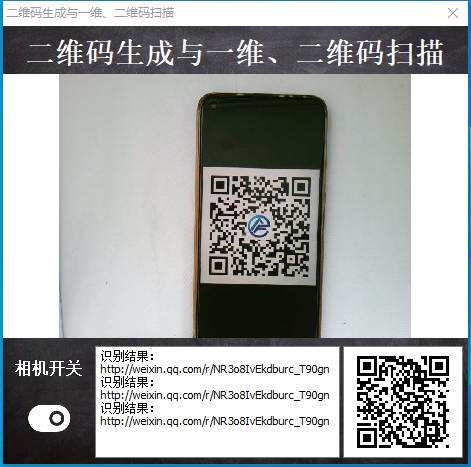

使用滑鼠點選工具欄運行（Run），測試運行結果。在程式啟動后，選擇相機設備，選擇完成後右側的選框出現可用的解析度，選擇合適的解析度選項，點選相機開關按鈕至開狀態，相機啟動，將二維碼或者條形碼對準攝像機，影象中出現二維碼會自動識別並在下方的文字框中顯示識別的內容，右側的二維碼控制元件會根據識別的內容產生對應的二維碼。
