OPCDA讀取溫濕度

# Smart OPCDA讀取溫濕度

# 1. 說明

  採用OPC通訊協議,讀取連線在Arduino上的DHT22溫濕度感測器數據。OPC是標準的工業通訊界面,根據微軟的OLE、COM、DCOM標準制定,它解決的是工業設備互通性的問題,讓設備資料的存取不再受限於硬體製造商。OPC依據用途可分成OPC服務端(Server)與OPC使用者端(Client)兩部分。OPC Server與HMI/SCADA軟體進行通訊,協議OPC DA(資料存取),通過COM/DCOM技術達成工業自動化數據獲取的架構,OPC Server提供了許多的方法,Client端通過這些方法可以獲取與OPC Server相連的硬體的數據資訊,而不需要去了解硬體的數據獲取方式。開發者可以通過編寫一套程式碼來實現操作不同的硬體。

  範例中Arduino開發板與Ethernet W5100網路擴充套件板進行組裝。溫濕度感測器DHT22,負極接入Ethernet W5100擴充套件板的GND針腳,正極接入擴充套件板的5V針腳,訊號線接入擴充套件板的D8針腳。

  通過範例學習,可以掌握 OPCDA的配置方式,並結合Arduino開發板進行DHT22溫濕度感測器讀取的功能。

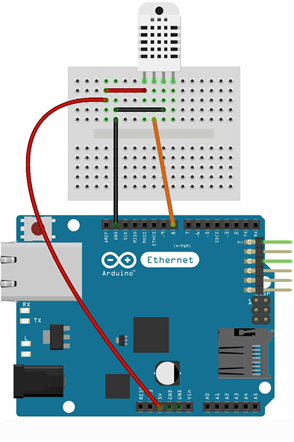

# 2. 零件連線圖

# 3. 使用零件

序 零件名稱 數量
1 Arduino UNO R3 開發板 1
2 Arduino Ethernet W5100 網路擴充套件板 1
3 USB數據線 1
4 麵包板 1
5 杜邦線 3
6 網線 1
7 DHT22溫濕度感測器 1

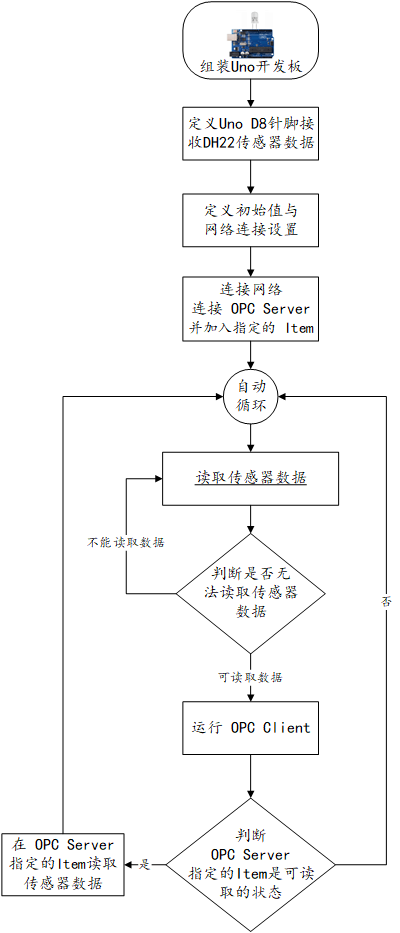

# 4. Arduino流程圖

# 5. Arduino程式

  使用Arduino IDE 編譯並上傳以下Arduino程式。

// 採用 SoftwareTools4Makers/OPC  程式庫
// https://github.com/SoftwareTools4Makers/OPC
// 使用溫濕度感測器之連線庫 https://github.com/adafruit/DHT-sensor-library
// 當 OPC 瀏覽器 呼叫 tmp 此 Item 會自動回傳測得之溫度
// 當 OPC 瀏覽器 呼叫 hum 此 Item 會自動回傳測得之濕度

#include <OPC.h>
#include <Bridge.h>
#include <Ethernet.h>
#include <SPI.h>
#include <DHT.h>
#define dhtPin 8                    //讀取DHT22 Data
#define dhtType DHT22               //選用DHT22

OPCEthernet aOPCEthernet;            // 宣告 OPC 物件
DHT dht(dhtPin, dhtType);           // 溫濕度感測器初始化

// 設定網路IP地址 (網路擴充套件卡 MAC 可自行修改 +1 避免衝突)
byte mac[] = { 0x90, 0xA2, 0xDA, 0x0E, 0xAD, 0x8E };
IPAddress ip(192, 168, 0, 167);        //IP地址
IPAddress gateway(192,168,0,1);        //閘道器
IPAddress dns_server(192,168,0,1);    //DNS伺服器
IPAddress subnet(255,255,255,0);        //子網掩碼

const int listen_port = 80;                          // 設定 OPC Server 讀取埠 listen port


void setup() {
   Serial.begin(9600);              //設定速率為9600
   dht.begin();//啟動DHT
   aOPCEthernet.setup(listen_port,mac,ip);             // 啟動OPC
   aOPCEthernet.addItem("tmp",opc_readwrite, opc_float, callbacktmp);      // 在 OPC中加入 Item  並指定呼叫函式
   aOPCEthernet.addItem("hum",opc_readwrite, opc_float, callbackhum);
 }

// 當 OPC 瀏覽器呼叫此 Item (溫度) 自動運行之副程式
float callbacktmp(const char *itemID, const opcOperation opcOP, const float value){
   OPCItemType aOPCItem = aOPCEthernet.getOPCItem(itemID);

   float t = dht.readTemperature(); //讀取攝氏溫度
   if (isnan(t)) {
      Serial.println("無法從DHT感測器讀取!");
      return;
   }
    // 判斷 Item 是可讀可寫的狀態
   if (opcOP == opc_opread) {
   if ((aOPCItem.opcAccessRight == opc_read) || (aOPCItem.opcAccessRight == opc_readwrite)) {
      return t;
    }
  }
}

// 當 OPC 瀏覽器呼叫此 Item (濕度) 自動運行之副程式
float callbackhum(const char *itemID, const opcOperation opcOP, const float value){
   OPCItemType aOPCItem = aOPCEthernet.getOPCItem(itemID);

   float h = dht.readHumidity();   //讀取濕度
   if (isnan(h)) {
      Serial.println("無法從DHT感測器讀取!");
      return;
   }
   //判斷此 Item 是可讀可寫的狀態
   if (opcOP == opc_opread) {
   if ((aOPCItem.opcAccessRight == opc_read) || (aOPCItem.opcAccessRight == opc_readwrite)) {
      return h;
    }
  }
}

void loop() {
   aOPCEthernet.processOPCCommands();                  // 運行 OPC程式命令
   delay(2000);//延時2秒
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73

# 6. 設計明細

  設計模版前需要配置OPCDAServer伺服器。

  • 到https://opcfoundation.org/developer-tools/samples-and-tools-classic/core-components/ (opens new window)下載OPC核心元件(下載可能需要註冊帳號),根據操作系統型別選擇安裝(檔名中包含OPC Core Components Redistributable的msi檔案,雙擊即可)。

  • 到https://www.st4makers.com/download/arduino-opc-server/ (opens new window)下載Arduino OPC Server。解壓執行檔案,注意執行檔案的目錄不能包含中文,否則可能會出現執行失敗的情況。

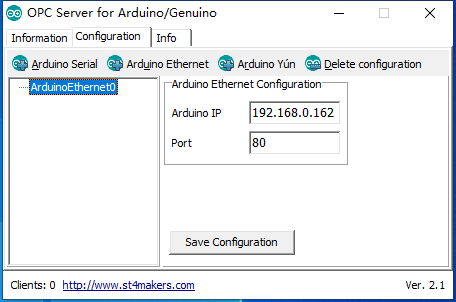

  • 運行ArduinoOPCServer.exe,切換至Configuration選項卡,點選Arduino Ethernet新增一個設定,在其中修改對應的Arduino設備的IP地址及埠號。點選Save Configuration。

  • 點選程式目錄中新產生的register.bat進行註冊,若在註冊完畢后需要取消註冊的,點選unregister.bat。程式運行時需要保持註冊的狀態。

  • 開啟Smart智慧控制平臺,分別加入下插圖之控制元件。或者通過點選功能表欄[檔案]-[打開專案]選擇範例專案檔案來打開該範例。

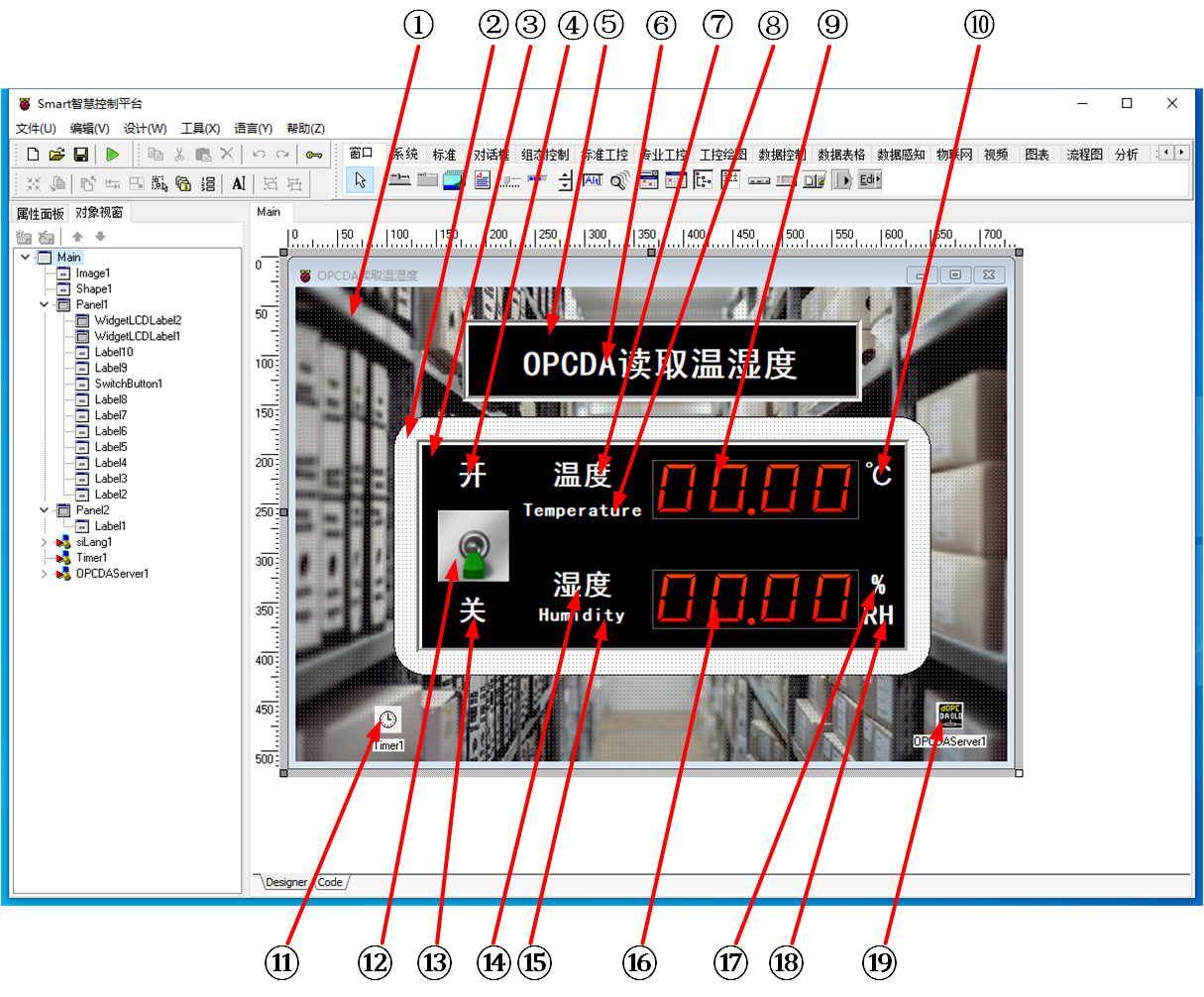

    OPCDA讀取溫濕度 UI佈局

  ①:TImage元件,控制元件名稱為Image1。

  ②:TShape元件,控制元件名稱為Shape1。

  ③:TPanel元件,控制元件名稱為Panel1。

  ④:TLabel元件,控制元件名稱為Label9。

  ⑤:TPanel元件,控制元件名稱為Panel2。

  ⑥:TLabel元件,控制元件名稱為Label1。

  ⑦:TLabel元件,控制元件名稱為Label2。

  ⑧:TLabel元件,控制元件名稱為Label3。

  ⑨:TWidgetLCDLabel元件,控制元件名稱為WidgetLCDLabel1。

  ⑩:TLabel元件,控制元件名稱為Label4。

  (11):TTimer元件,控制元件名稱為Timer1。

  (12):TSwitchButton元件,控制元件名稱為SwitchButton1。

  (13):TLabel元件,控制元件名稱為Label10。

  (14):TLabel元件,控制元件名稱為Label5。

  (15):TLabel元件,控制元件名稱為Label6。

  (16):TWidgetLCDLabel元件,控制元件名稱為WidgetLCDLabel2。

  (17):TLabel元件,控制元件名稱為Label7。

  (18):TLabel元件,控制元件名稱為Label8。

  (19):TOPCDAServer元件,控制元件名稱為OPCDAServer1。

  • Main窗體屬性設定

    • Caption:主窗體標題,設定為OPCDA讀取溫濕度。
    • ClientHeight:窗體客戶區高度=480。
    • ClientWidth:窗體客戶區寬度=720。
  • ①Image1屬性設定

    • Stretch:設定圖片拉伸=True。
    • Height:設定圖片高度=480。
    • Width:設定圖片寬度=720。

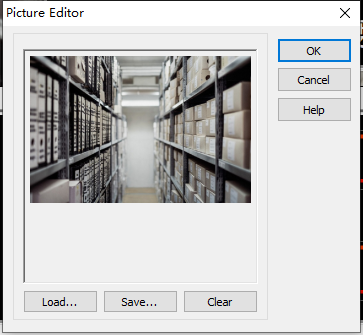

    • Picture:設定顯示背景圖片。   點選Picture屬性右側的[...]按鈕,打開檔案上傳界面,點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳,返回該界面下,待顯示出圖片後點擊[OK]載入圖片。
  • ②Shape1屬性設定

    • Height:設定控制元件高度=262。
    • Shape:設定形狀=stRoundRect(圓角矩形)。
    • Width:設定控制元件寬度=544。
  • ③Panel1屬性設定

    • BevelInner:設定內斜邊樣式=bvRaised。
    • BevelKind:設定斜邊的樣式=bkSoft。
    • BorderStyle:設定邊界的樣式=bsSingle。
    • Color:設定顏色=clBtnText。
    • Height:設定控制元件高度=217。
    • Width:設定控制元件寬度=500。
  • ④Label9屬性設定

    • Caption:設定標籤文字,設定為開。

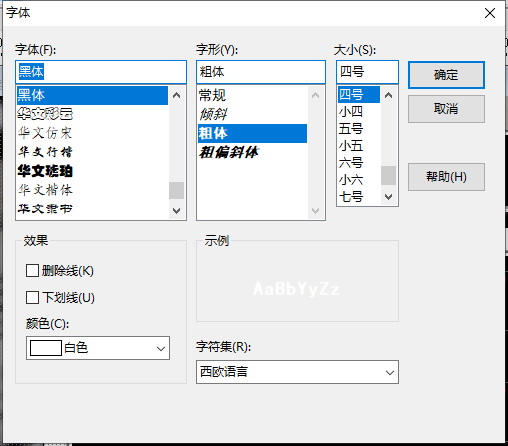

    • Font:設定字型。設定內容如下圖。
  • ⑤Panel2屬性設定

    • BevelInner:設定內斜邊樣式=bvRaised。
    • BevelKind:設定斜邊的樣式=bkSoft。
    • BorderStyle:設定邊界的樣式=bsSingle。
    • Color:設定顏色=clMenuText。
    • Height:設定控制元件高度=83。
    • Width:設定控制元件寬度=404。
  • ⑥Label1屬性設定

    • Caption:設定標籤文字,設定為通訊埠讀取溫濕度。

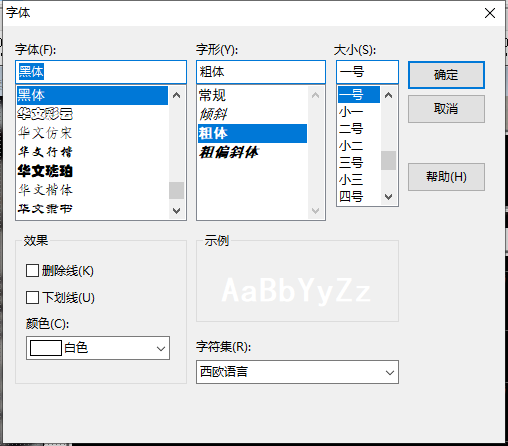

    • Font:設定字型。設定內容如下圖。
  • ⑦Label2屬性設定

    • Caption:設定標籤文字,設定為溫度。
    • Font:設定字型。設定內容如下圖。
  • ⑧Label3屬性設定

    • Caption:設定標籤文字,設定為Temperature。
    • Font:設定字型。設定內容如下圖。
  • ⑨WidgetLCDLabel1屬性設定

    • Caption.Format:顯示格式,設定為00.00。
    • Height:設定控制元件高度=60。
    • Width:設定控制元件寬度=209。
  • ⑩Label4屬性設定

    • Caption:設定標籤文字,設定為℃。
    • Font:設定字型。設定內容如下圖。
  • (11)Timer1屬性設定

    • Enabled:啟用計數器,設定為False。
    • Interval:設定計數時間間隔(ms)=2000。
  • (12)SwitchButton1屬性設定

    • IsChecked:開關狀態,設定為False。

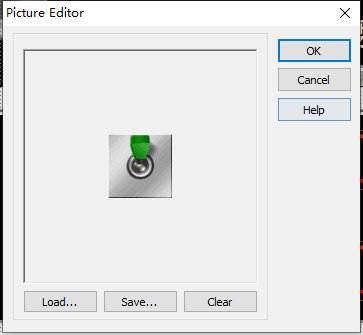

    • SwitchOff:關閉狀態時顯示的圖片。點選SwitchOff屬性右側的[...]按鈕,打開檔案上傳界面,點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳,返回該界面下,待顯示出圖片後點擊[OK]載入圖片。
    • SwitchOn:打開狀態時顯示的圖片。點選SwitchOn屬性右側的[...]按鈕,打開檔案上傳界面,點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳,返回該界面下,待顯示出圖片後點擊[OK]載入圖片。
    • Height:設定控制元件高度=72。
    • Width:設定控制元件寬度=68。
    • Stretch:影象是否隨控制元件大小拉伸,設定為True。
  • (13)Label10屬性設定

    • Caption:設定標籤文字,設定為關。
    • Font:設定字型。設定內容如下圖。
  • (14)Label5屬性設定

    • Caption:設定標籤文字,設定為溫度。
    • Font:設定字型。設定內容如下圖。
  • (15)Label6屬性設定

    • Caption:設定標籤文字,設定為Humidity。
    • Font:設定字型。設定內容如下圖。
  • (16)WidgetLCDLabel2屬性設定

    • Caption.Format:顯示格式,設定為00.00。
    • Height:設定控制元件高度=60。
    • Width:設定控制元件寬度=209。
  • (17)Label7屬性設定

    • Caption:設定標籤文字,設定為%。
    • Font:設定字型。設定內容如下圖。
  • (18)Label8屬性設定

    • Caption:設定標籤文字,設定為RH。
    • Font:設定字型。設定內容如下圖。
  • (19)OPCDAServer1屬性設定

    • 雙擊OPCDAServer1,打開OPC Inspector對話方塊。
    • 選擇Server-Select,打開Select OPC Server對話方塊。
    • 點選右側的Find按鈕,列表中會出現可選的OPC伺服器,選擇該伺服器,點選[ok]。
    • 回到OPC Inspector界面,選擇Server-Connect,連線成功。接下來在該界面下新建Groups與Items。選擇Groups-Add,填寫組名稱,點選OK儲存。
    • 選擇Items-Add,在Select OPC Item對話方塊中選擇專案,此處的專案是在Arduino程式中進行定義的。選擇對應選項,點選Open按鈕。
    • 至此 OPCDAServer1配置完畢。

# 7. 程式設計

# 7.1. 程式初始設定

  程式啟動時,啟動OPCDAServer。

constructor TMyHandler.Create(AOwner: TComponent);
var
  s :String;
begin
  FThis :=TBaseForm(AOwner);
  FThis.OPCDAServer1.Active := True;//打開OPCClient
end;
1
2
3
4
5
6
7

# 7.2. 事件設定

  • (12)SwitchButton1-OnSwitch事件

SwitchButton1在點選時會切換開-關狀態,即改變IsChecked屬性的值,此時會觸發OnSwitch事件,打開或者關閉計時器。

procedure TMyHandler.SwitchButton1Switch;
//SwitchButton1的OnSwitch事件,開啟或關閉定時器定時讀取
begin
  FThis.Timer1.Enabled := FThis.SwitchButton1.IsChecked;
end;
1
2
3
4
5
  • (11)Timer1-OnTimer事件

  定時器事件,每隔2秒讀取數據解析並顯示。

procedure TMyHandler.Timer1Timer;
//Timer1的OnTimer事件,定時讀取溫濕度
var
 tmp: Variant;
 hum: Variant;
begin
  hum := FThis.OPCDAServer1.OPCGroups[0].OPCItems[0].Value;
  tmp := FThis.OPCDAServer1.OPCGroups[0].OPCItems[1].Value;
  FThis.WidgetLCDLabel1.Caption.Value := StrToFloat(VarToStr(tmp));
  FThis.WidgetLCDLabel2.Caption.Value := StrToFloat(VarToStr(hum));
end;
1
2
3
4
5
6
7
8
9
10
11

# 8. 運行結果

  通過工具欄儲存,將程式儲存為 sdb 專案檔案。

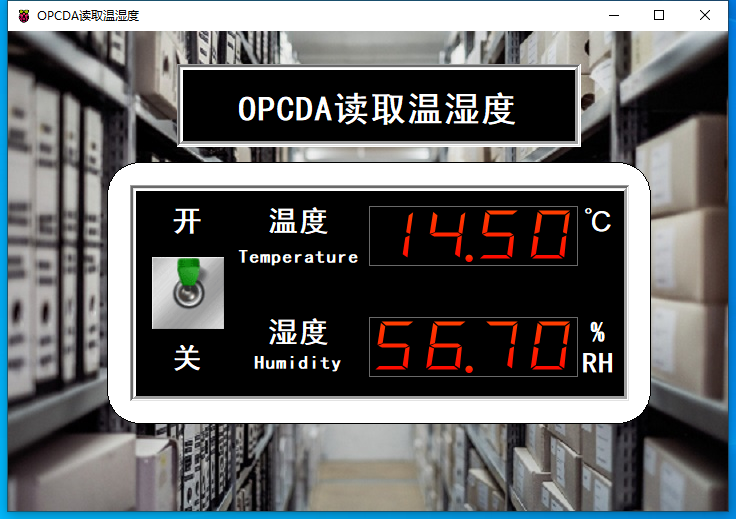

  使用滑鼠點選工具欄運行(Run),測試運行結果。將圖中的撥桿撥向「開」,數值顯示屏中的溫濕度數據每隔兩秒更新一次。
