Smart之OCR識別

1. 說明

  範例通過WebAPI的方式，進行圖片的識別並回傳識別結果的資訊。範例接入的是百度OCR的API，目前該範例支援通用文字識別，車牌識別以及車型識別。在使用該功能前需要獲取百度智能云OCR識別 (opens new window)API Key與Secret Key。

  OCR（Optical Character Recognition，光學字符識別）是指電子設備（例如掃描器或數碼相機）檢查紙上列印的字元，通過檢測暗、亮的模式確定其形狀，然後用字元識別方法將形狀翻譯成計算機文字的過程；即，針對印刷體字元，採用光學的方式將紙質文件中的文字轉換成為黑白點陣的影象檔案，並通過識別軟體將影象中的文字轉換成文字格式，供文書處理軟體進一步編輯加工的技術。通過OCR技術，我們可以快速獲取圖片中的資訊，從而提高效率。

  通過範例學習，可以掌握攝像機獲取圖片的方式，並使BaiduAPI獲取圖片進行OCR識別的功能。

2. 設計明細

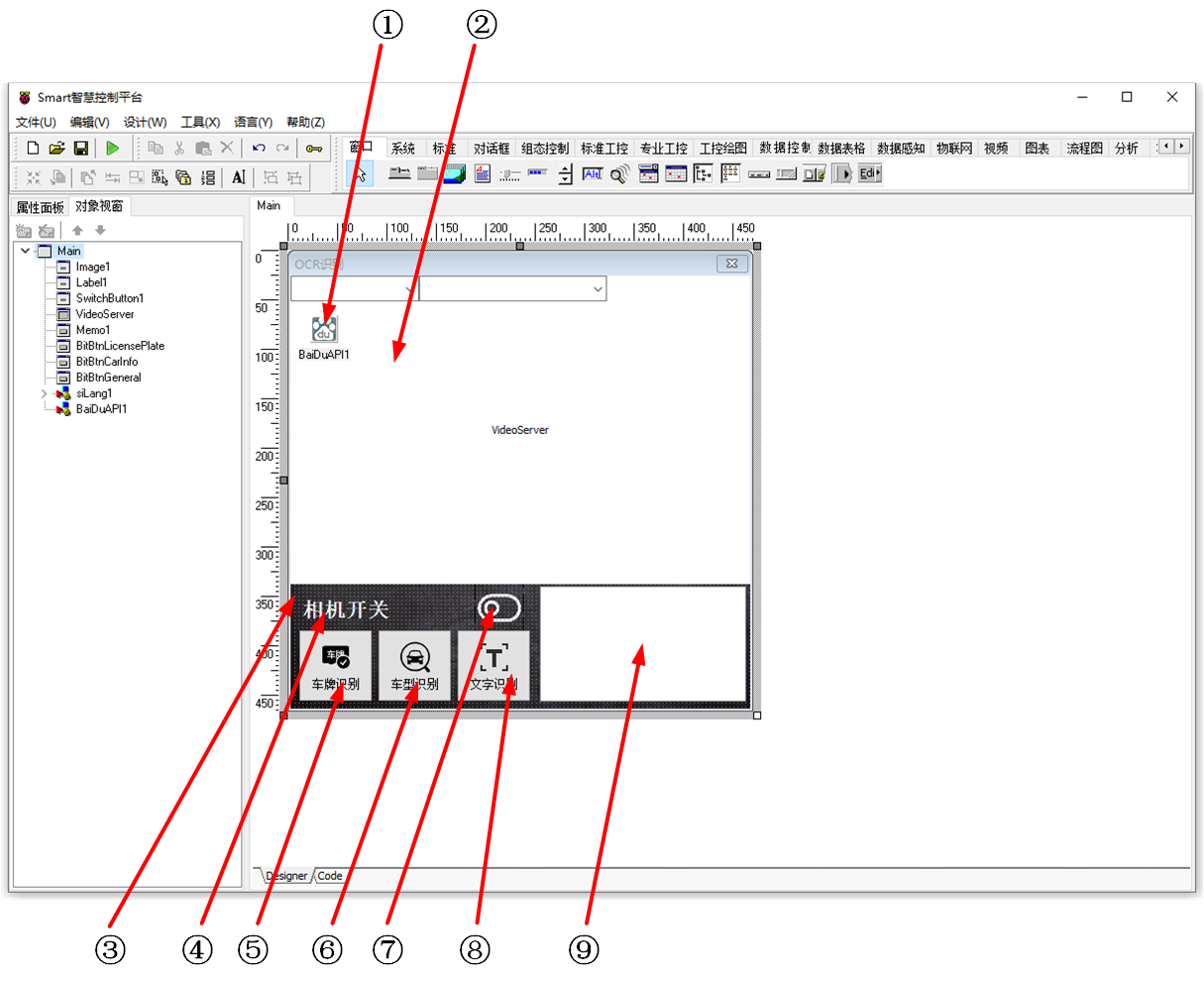

  開啟Smart智慧控制平臺，分別加入下插圖之控制元件。或者通過點選功能表欄[檔案]-[打開專案]選擇範例專案檔案來打開該範例。

  ①：TBaiduAPI元件，控制元件名稱為BaiduAPI1。

  ②：TVideoServer元件，控制元件名稱為VideoServer1。

  ③：TImage元件，控制元件名稱為Image1。

  ④：TLabel元件，控制元件名稱為Label1。

  ⑤：TBitBtn元件，控制元件名稱為BitBtnLicensePlate。

  ⑥：TBitBtn元件，控制元件名稱為BitBtnCarInfo。

  ⑦：TSwitchButton元件，控制元件名稱為SwitchButton1。

  ⑧：TBitBtn元件，控制元件名稱為BitBtnGeneral。

  ⑨：TMemo元件，控制元件名稱為Memo1。

• Main窗體屬性設定

  • BorderStyle：設定邊界樣式=bsDialog。
  • Caption：設定窗體顯示的標題=OCR識別。
  • ClientHeight：設定客戶區窗體的高度=438。
  • ClientWidth：設定窗體客戶區的寬度=465。

• ①BaiduAPI1屬性設定

  • APIKey：對應為申請百度智能云OCR識別 (opens new window)獲取到的API Key。
  • Secret：對應為申請百度智能云OCR識別 (opens new window)獲取到的Secret Key。

• ②VideoServer1屬性設定

  • Height：設定控制元件高度=312。
  • Width：設定控制元件寬度=466。

• ③Image1屬性設定

  • Align：設定控制元件對齊方式=alClient。
  • Stretch：設定圖片拉伸適應于控制元件。

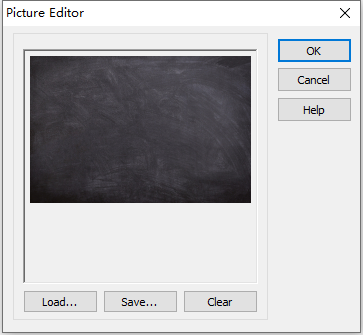

  • Picture：設定圖片。點選Picture屬性右側的[...]按鈕，打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。



• ④Label1屬性設定

  • Caption：設定標籤內容=窗體相互傳值 主界面。

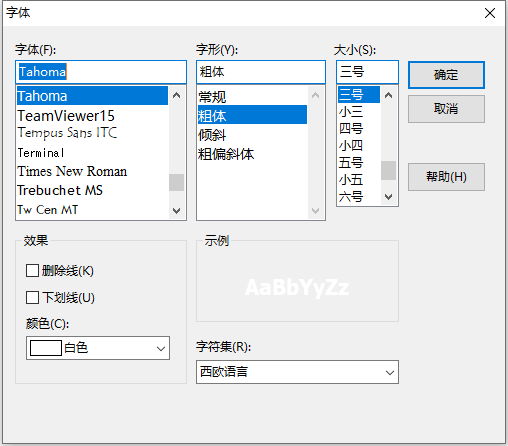

  • Font：設定字型，雙擊該屬性或者點選屬性右側的[...]以打開字型設定界面。



• ⑤BitBtnLicensePlate屬性設定

  • Height：設定控制元件高度=73。
  • Width：設定控制元件寬度=75。
  • Layout：設定佈局=blGlyphTop。
  • Caption：設定顯示的文字=車牌識別。
  • Glyph：設定圖片，雙擊該屬性或者點選屬性右側的[...]打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。



• ⑥BitBtnCarInfo屬性設定

  • Height：設定控制元件高度=73。
  • Width：設定控制元件寬度=75。
  • Layout：設定佈局=blGlyphTop。
  • Caption：設定顯示的文字=車型識別。
  • Glyph：設定圖片，雙擊該屬性或者點選屬性右側的[...]打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。



• ⑦SwitchButton1屬性設定

  • Height：設定控制元件高度=50。
  • Width：設定控制元件寬度=50。
  • Stretch：設定圖片拉伸=True。
  • SwitchOff：設定處於關閉狀態時顯示的圖片。點選屬性右側的[...]按鈕，打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。



  • SwitchOn：設定處於開啟狀態時顯示的圖片。點選屬性右側的[...]按鈕，打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。



• ⑧BitBtnGeneral屬性設定

  • Height：設定控制元件高度=73。
  • Width：設定控制元件寬度=75。
  • Layout：設定佈局=blGlyphTop。
  • Caption：設定顯示的文字=文字識別。
  • Glyph：設定圖片，雙擊該屬性或者點選屬性右側的[...]打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。



• ⑨Memo1屬性設定

  • Height：設定高度=117。
  • Width：設定控制元件寬度=209。

3. 程式設計

3.1. 程式初始化設定

  該程式無初始化設定。

3.2. 事件設定

• ⑦SwitchButton1-OnSwitch事件

  點選以切換相機的開啟關閉。

procedure TMyHandler.SwitchButton1Switch;
//開啟、關閉相機視訊
begin
  if FThis.SwitchButton1.IsChecked then
    FThis.VideoServer.StartDevice
  else
    FThis.VideoServer.StopDevice;
end;

• ⑤BitBtnLicensePlate-OnClick事件

  點選以開始進行車牌識別。

procedure TMyHandler.BitBtnLicensePlateClick;
//識別車牌
var
  Path: String;
begin
  Path := FThis.VideoServer.TakePicture;
  FThis.BaiduAPI1.doFileToLicensePlate(Path);
end;

• ①BaiduAPI1-OnlicensePlate事件

  當執行車牌識別時觸發該事件，用於返回車牌識別的結果。

procedure TMyHandler.BaiDuAPI1licensePlate;
//返回車牌識別結果
begin
  FThis.Memo1.Lines.Add('車牌顏色：' + Color + ' 車牌號：' + Number);
end;

• ⑥BitBtnCarInfo-OnClick事件

  當點選該按鈕時，執行車型資訊識別。

procedure TMyHandler.BitBtnCarInfoClick;
//車型識別
var
  Path: String;
begin
  Path := FThis.VideoServer.TakePicture;
  FThis.BaiduAPI1.doFileToCarInfo(Path);
end;

• ①BaiduAPI1-OnCarInfo事件

  當執行車輛資訊識別時觸發該事件，用於返回車型識別的結果。

procedure TMyHandler.BaiDuAPI1CarInfo;
//車型識別結果
begin
  ShowMessage(Info);
end;

• ⑧BitBtnGeneral-OnClick事件設定

  當點選時觸發該事件，進行通用文字識別。

procedure TMyHandler.BitBtnGeneralClick;
//通用文字識別
var
  Path: String;
begin
  Path := FThis.VideoServer.TakePicture;
  FThis.BaiduAPI1.doFileToGeneralBasic(Path);
end;

• ①BaiduAPI1-OnGeneral事件設定

  當進行通用文字識別時觸發該事件，返回通用識別的結果。

procedure TMyHandler.BaiDuAPI1GeneralBasic;
//通用文字識別結果
begin
  ShowMessage(Info);
end;

4. 運行結果

  通過工具欄儲存，將程式儲存為 sdb 專案檔案。

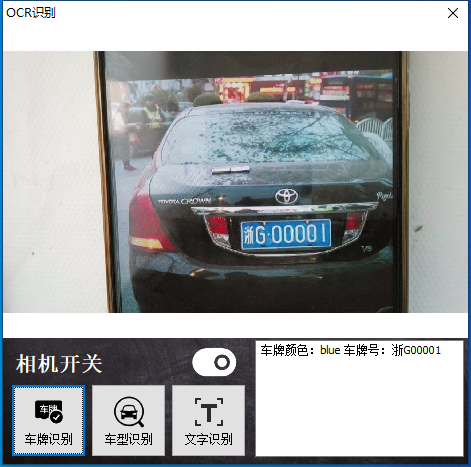

  使用滑鼠點選工具欄運行（Run），測試運行結果。選擇設別使用的相機以及解析度，打開相機開關，將帶有車牌號資訊的圖片或者含有文字的圖片放置在相機前，點選車牌識別或者文字識別，程式返回識別的結果。
