MQTT讀取溫濕度

# Smart之MQTT讀取溫濕度

# 1. 說明

  採用MQTT通訊協議,讀取駁接在Arduino上的DHT22溫濕度感測器的數據。MQTT是由IBM開發的通訊協議,為感測器提供一個輕量可靠的二進制通訊設定,使得開發MQTT與物聯網,機器之間的通訊變得非常簡單。

  TARS中也提供了MQTT服務,使用TARS中的該服務可以實現設備之間的相互連線。在範例中Arduino開發板與Ethernet W5100網路擴充套件板,組裝方式與前述章節相同。溫濕度感測器DHT22,負極接Ethernet W5100擴充套件板的GND針腳,正極接擴充套件板5V針腳,訊號線接擴充套件板D8針腳。

  通過範例學習,可以掌握MQTTClient控制元件的基本使用,並結合arduino開發板通過MQTT進行溫濕度採集。

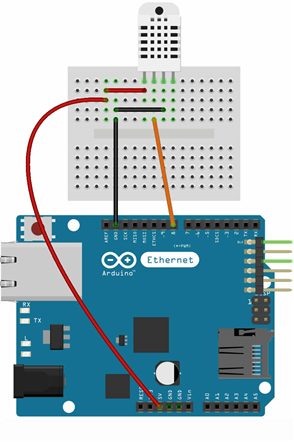

# 2. 零件連線圖

# 3. 使用零件

序 零件名稱 數量
1 Arduino UNO R3 開發板 1
2 Arduino Ethernet W5100 網路擴充套件板 1
3 DHT22溫濕度 模組 1
4 USB數據線 1
5 麵包板 1
6 杜邦線 若干

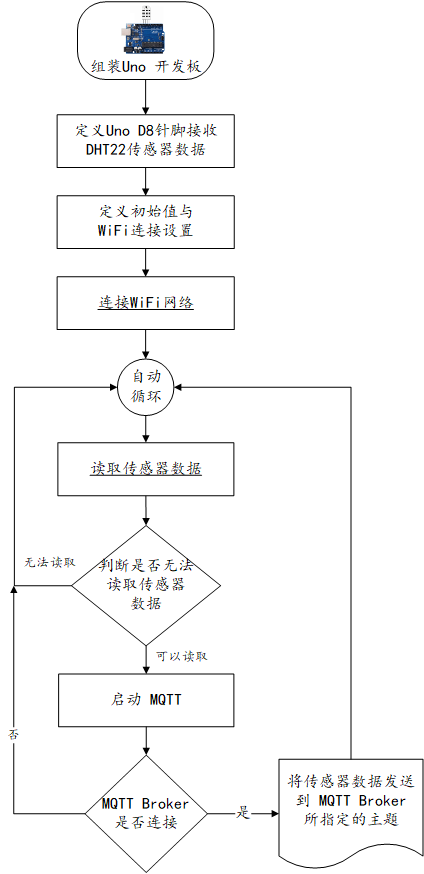

# 4. Arduino流程圖

# 5. Arduino程式

  使用Arduino IDE 編譯並上傳以下Arduino程式。

// pubsubclient MQTT 鏈接庫網址  https://github.com/knolleary/pubsubclient
// 使用溫濕度感測器之鏈接庫 https://github.com/adafruit/DHT-sensor-library

#include <DHT.h>
#define dhtPin 8                    //讀取DHT22 Data
#define dhtType DHT22               //選用DHT22
DHT dht(dhtPin, dhtType);       // Initialize DHT sensor

#include <SPI.h>
#include <Ethernet.h>
// MQTT 宣告 ========================================================
#include <PubSubClient.h>
EthernetClient ethClient;
PubSubClient client(ethClient);


// 設定網路IP地址 (網路擴充卡 MAC 可自行修改 +1 避免衝突)
byte mac[] = {0x90, 0xA2, 0xDA, 0x0E, 0x94, 0xB9 };
IPAddress ip(192, 168, 0, 165);
IPAddress gateway(192, 168, 0, 1);
IPAddress subnet(255, 255, 255, 0);

void setup() {
   Serial.begin(9600);                                   //設定通訊速率9600
   dht.begin();                                           //啟動DHT

   //設定 MQTT ========================================================
   client.setServer("192.168.0.176", 1883);                 // 連線 MQTT Broker
   client.setCallback(subscribeReceive);                            // 設定從 MQTT Broker讀取主題之後,自動運行之副程式

   Ethernet.begin(mac, ip, gateway, subnet);               // 啟動網路
   Serial.println("網路已經開通");

   delay(1500);
 }

void loop() {
   float h = dht.readHumidity();   //讀取濕度
   float t = dht.readTemperature(); //讀取攝氏溫度
   if (isnan(h) || isnan(t)) {
      Serial.println(" 無法從DHT感測器讀取!");
      return;
   }

  if (!client.connected()) {                              // 如果未聯機 MQTT Broker 將重新聯機
     reconnect();
  }
   client.loop();

   // MQTT 開始運作發送主題 傳送溫濕度到 MQTT Broker
   char tmp[20];
   char hum[20];
   dtostrf(t,3,2,tmp);                 // 將Float 轉換為 char[]
   dtostrf(h,3,2,hum);
   Serial.println(tmp);
   Serial.println(hum);
   // MQTT 發送主題(溫濕度) =================
   client.publish("TMP", tmp);
   client.publish("HUM", hum);
   delay(5000);
}

void reconnect() {
  // 一直循環直到連上 MQTT Broker
  while (!client.connected()) {
    Serial.print("正在連線 MQTT Broker...");
    if (client.connect("arduinoClient")) {
      Serial.println("MQTT Broker 已經連線上");
      client.subscribe("#");

    } else {
      Serial.print("聯機失敗, rc=");
      Serial.print(client.state());
      Serial.println("五秒鐘之後再聯機");
      delay(5000);
    }
  }
}

void subscribeReceive(char* topic, byte* payload, unsigned int length)
{
  // Print the topic
  Serial.print("Topic: ");
  Serial.println(topic);

  // Print the message
  Serial.print("Message: ");
  for(int i = 0; i < length; i ++)
  {
    Serial.print(char(payload[i]));
  }

  // Print a newline
  Serial.println("");
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80
81
82
83
84
85
86
87
88
89
90
91
92
93
94
95

# 6. 設計明細

  開啟Smart智慧控制平臺,分別加入下插圖之控制元件。或者通過點選功能表欄[檔案]-[打開專案]選擇範例專案檔案來打開該範例。

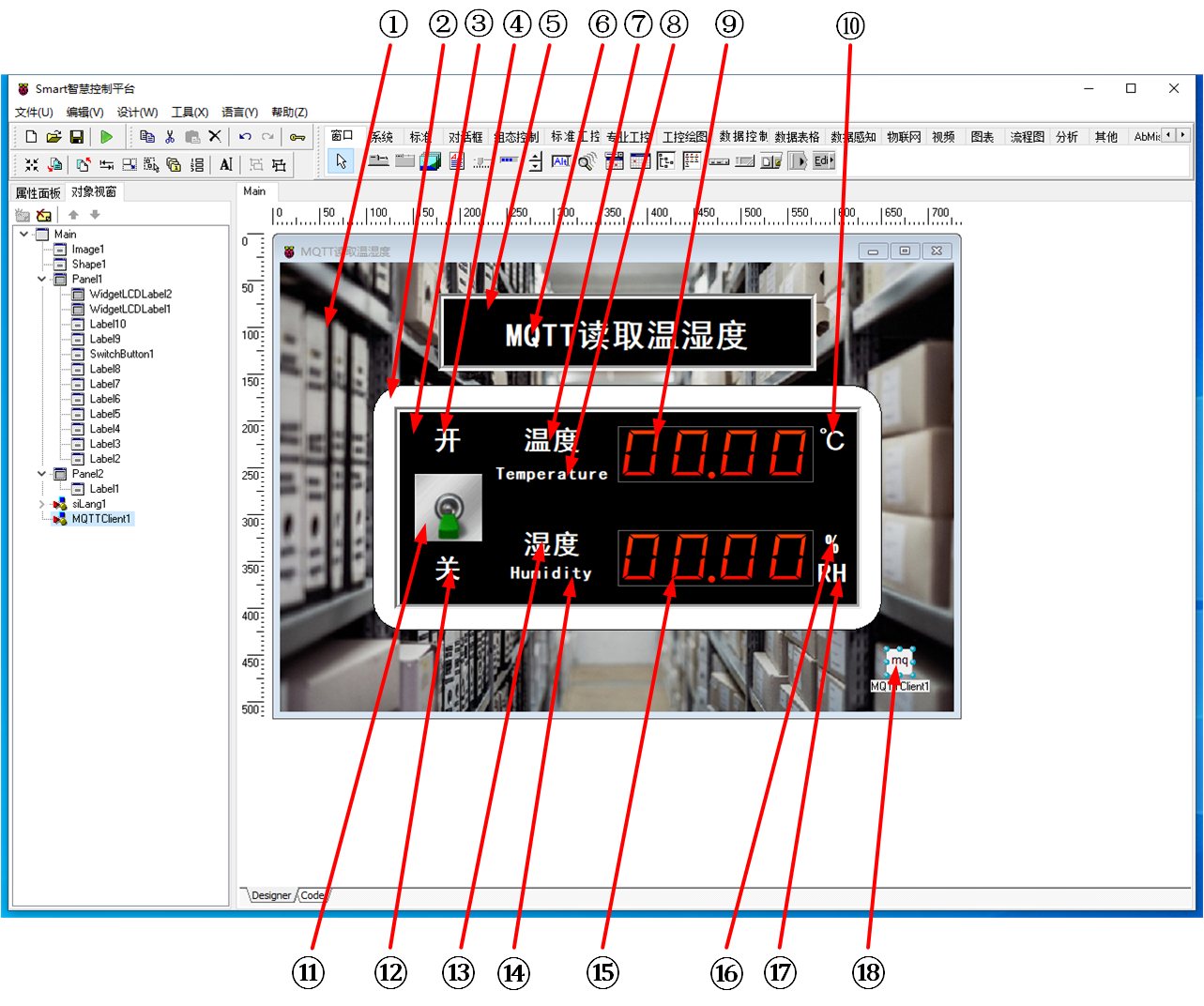

MQTT讀取溫濕度 UI佈局

  ①:TImage元件,控制元件名稱為Image1。

  ②:TShape元件,控制元件名稱為Shape1。

  ③:TPanel元件,控制元件名稱為Panel1。

  ④:TLabel元件,控制元件名稱為Label9。

  ⑤:TPanel元件,控制元件名稱為Panel2。

  ⑥:TLabel元件,控制元件名稱為Label1。

  ⑦:TLabel元件,控制元件名稱為Label2。

  ⑧:TLabel元件,控制元件名稱為Label3。

  ⑨:TWidgetLCDLabel元件,控制元件名稱為WidgetLCDLabel1。

  ⑩:TLabel元件,控制元件名稱為Label4。

  (11):TSwitchButton元件,控制元件名稱為SwitchButton1。

  (12):TLabel元件,控制元件名稱為Label10。

  (13):TLabel元件,控制元件名稱為Label5。

  (14):TLabel元件,控制元件名稱為Label6。

  (15):TWidgetLCDLabel元件,控制元件名稱為WidgetLCDLabel2。

  (16):TLabel元件,控制元件名稱為Label7。

  (17):TLabel元件,控制元件名稱為Label8。

  (18):TMQTTClient元件,控制元件名稱為MQTTClient1。

  • Main窗體屬性設定

    • Caption:主窗體標題,設定為MQTT讀取溫濕度。
    • ClientHeight:窗體客戶區高度=480。
    • ClientWidth:窗體客戶區寬度=720。
  • ①Image1屬性設定

    • Stretch:設定圖片拉伸=True。
    • Height:設定圖片高度=480。
    • Width:設定圖片寬度=720。

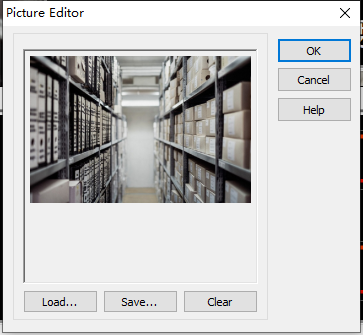

    • Picture:設定顯示背景圖片。   點選Picture屬性右側的[...]按鈕,打開檔案上傳界面,點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳,返回該界面下,待顯示出圖片後點擊[OK]載入圖片。
  • ②Shape1屬性設定

    • Height:設定控制元件高度=262。
    • Shape:設定形狀=stRoundRect(圓角矩形)。
    • Width:設定控制元件寬度=544。
  • ③Panel1屬性設定

    • BevelInner:設定內斜邊樣式=bvRaised。
    • BevelKind:設定斜邊的樣式=bkSoft。
    • BorderStyle:設定邊界的樣式=bsSingle。
    • Color:設定顏色=clBtnText。
    • Height:設定控制元件高度=217。
    • Width:設定控制元件寬度=500。
  • ④Label9屬性設定

    • Caption:設定標籤文字,設定為開。

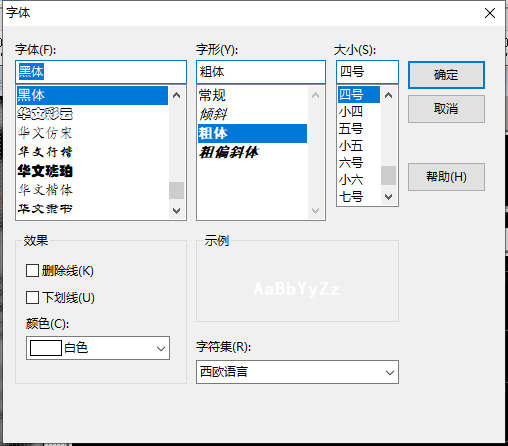

    • Font:設定字型。設定內容如下圖。
  • ⑤Panel2屬性設定

    • BevelInner:設定內斜邊樣式=bvRaised。
    • BevelKind:設定斜邊的樣式=bkSoft。
    • BorderStyle:設定邊界的樣式=bsSingle。
    • Color:設定顏色=clMenuText。
    • Height:設定控制元件高度=83。
    • Width:設定控制元件寬度=404。
  • ⑥Label1屬性設定

    • Caption:設定標籤文字,設定為通訊埠讀取溫濕度。

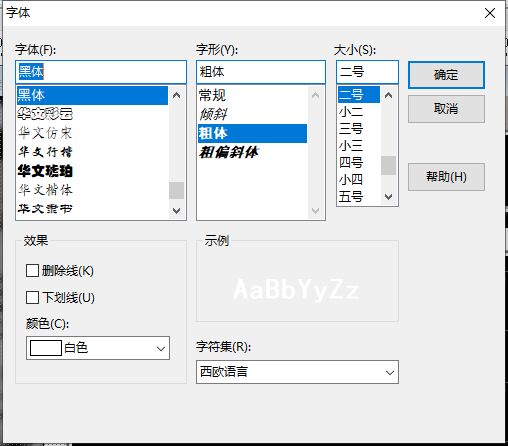

    • Font:設定字型。設定內容如下圖。
  • ⑦Label2屬性設定

    • Caption:設定標籤文字,設定為溫度。
    • Font:設定字型。設定內容如下圖。
  • ⑧Label3屬性設定

    • Caption:設定標籤文字,設定為Temperature。
    • Font:設定字型。設定內容如下圖。
  • ⑨WidgetLCDLabel1屬性設定

    • Caption.Format:顯示格式,設定為00.00。
    • Height:設定控制元件高度=60。
    • Width:設定控制元件寬度=209。
  • ⑩Label4屬性設定

    • Caption:設定標籤文字,設定為℃。
    • Font:設定字型。設定內容如下圖。
  • (11)SwitchButton1屬性設定

    • IsChecked:開關狀態,設定為False。

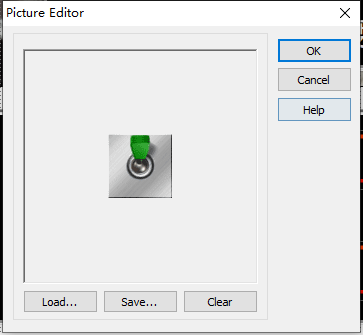

    • SwitchOff:關閉狀態時顯示的圖片。   點選SwitchOff屬性右側的[...]按鈕,打開檔案上傳界面,點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳,返回該界面下,待顯示出圖片後點擊[OK]載入圖片。
    • SwitchOn:打開狀態時顯示的圖片。   點選SwitchOn屬性右側的[...]按鈕,打開檔案上傳界面,點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳,返回該界面下,待顯示出圖片後點擊[OK]載入圖片。
    • Height:設定控制元件高度=72。
    • Width:設定控制元件寬度=68。
    • Stretch:影象是否隨控制元件大小拉伸,設定為True。
  • (12)Label10屬性設定

    • Caption:設定標籤文字,設定為關。
    • Font:設定字型。設定內容如下圖。
  • (13)Label5屬性設定

    • Caption:設定標籤文字,設定為溫度。
    • Font:設定字型。設定內容如下圖。
  • (14)Label6屬性設定

    • Caption:設定標籤文字,設定為Humidity。
    • Font:設定字型。設定內容如下圖。
  • (15)WidgetLCDLabel2屬性設定

    • Caption.Format:顯示格式,設定為00.00。
    • Height:設定控制元件高度=60。
    • Width:設定控制元件寬度=209。
  • (16)Label7屬性設定

    • Caption:設定標籤文字,設定為%。
    • Font:設定字型。設定內容如下圖。
  • (17)Label8屬性設定

    • Caption:設定標籤文字,設定為RH。
    • Font:設定字型。設定內容如下圖。
  • (18)MQTTClient1屬性設定

    • BrokerHostName:MQTT中介軟體所在設備的IP地址,例如192.168.0.176。
    • BrokerPort:MQTT中介軟體所使用的埠,預設為1883。

# 7. 程式設計

# 7.1. 程式初始化設定

  在程式啟動時,啟用MQTT連線。

constructor TMyHandler.Create(AOwner: TComponent);
begin
  FThis :=TBaseForm(AOwner);
  FThis.MQTTClient1.Enabled := True;  //啟動MQTT連線
end;
1
2
3
4
5

# 7.2. 事件設定

  • (11)SwitchButton1- OnSwitch事件

SwitchButton1在點選時會切換開-關狀態,即改變IsChecked屬性的值,此時會觸發OnSwitch事件,該事件可用於訂閱或取消訂閱主題。

procedure TMyHandler.SwitchButton1Switch;
begin
  if FThis.SwitchButton1.IsChecked then
  //訂閱
  begin
    FThis.MQTTClient1.Subscribe('HUM');
    FThis.MQTTClient1.Subscribe('TMP');
  end
  else
  //取消訂閱
  begin
    FThis.MQTTClient1.UnSubscribe('HUM');
    FThis.MQTTClient1.UnSubscribe('TMP');
  end;
end;
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
  • (18)MQTTClient1-OnPublishReceived事件

  MQTTClient1接收訂閱訊息並解析顯示結果。

procedure TMyHandler.MQTTClient1PublishReceived;
//接收訂閱訊息並顯示
begin
  if ATopic = 'HUM' Then
  begin
    FThis.WidgetLCDLabel2.Caption.Value := StrToFloat(APayload);
  End
  else if ATopic = 'TMP' Then
  begin
    FThis.WidgetLCDLabel1.Caption.Value := StrToFloat(APayload);
  End;
end;
1
2
3
4
5
6
7
8
9
10
11
12

# 8. 運行結果

  通過工具欄儲存,將程式儲存為 sdb 專案檔案。

  使用滑鼠點選工具欄運行(Run),測試運行結果。將圖中的撥桿撥向「開」,數值顯示屏中的溫濕度數據每隔五秒更新一次。

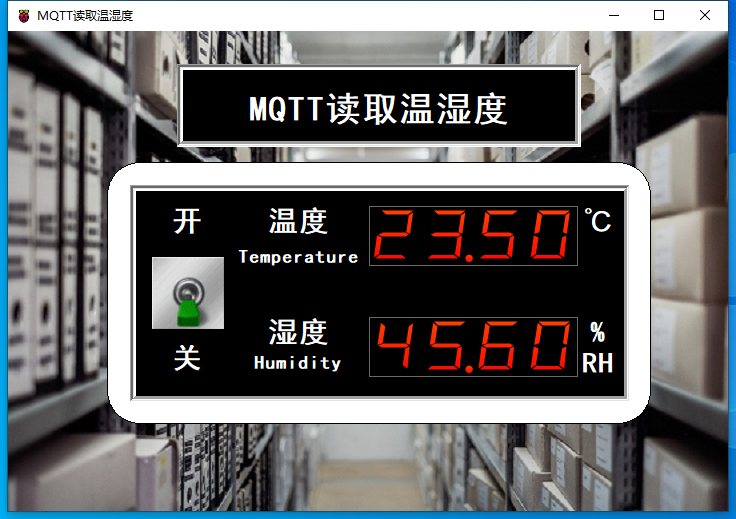

MQTT讀取溫濕度 運行結果
