Smart之視訊推流

1. 說明

  範例通過視訊解碼的相關元件實現視訊直播推流的操作。

  通過範例學習，可以掌握FSEnCoder進行直播推流的方式，並將其用作視訊直播推流工具。

2. 設計明細

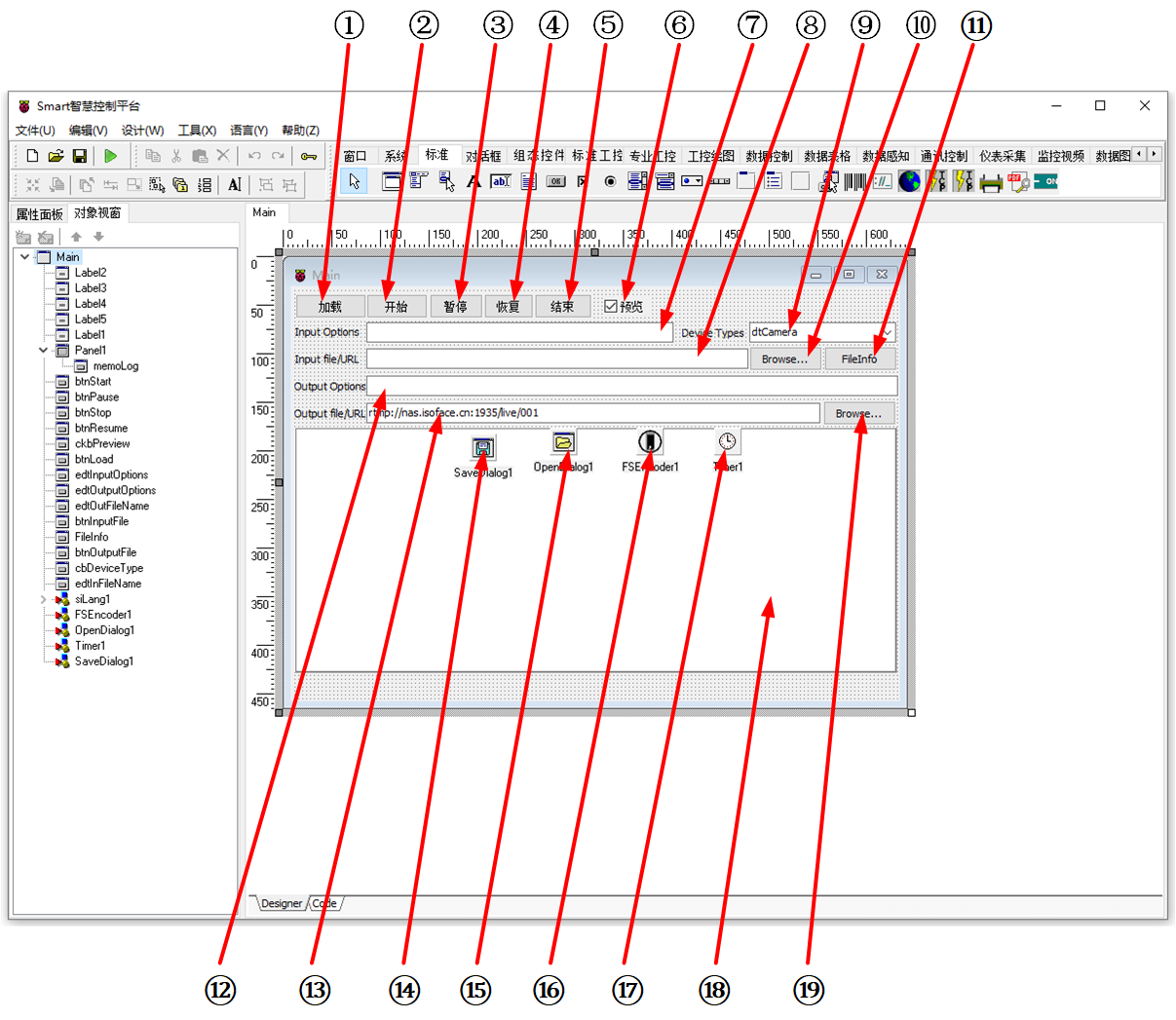

  開啟Smart智慧控制平臺，分別加入下插圖之控制元件。或者通過點選功能表欄[檔案]-[打開專案]選擇專案打開該範例。

  ①：TButton元件，控制元件名稱為btnLoad。

  ②：TButton元件，控制元件名稱為btnStart。

  ③：TButton元件，控制元件名稱為btnPause。

  ④：TButton元件，控制元件名稱為btnResume。

  ⑤：TButton元件，控制元件名稱為btnStop。

  ⑥：TCheckBox元件，控制元件名稱為ckbPreview。

  ⑦：TEdit元件，控制元件名稱為edtInputOptions。

  ⑧：TEdit元件，控制元件名稱為edtInFileName。

  ⑨：TComboBox元件，控制元件名稱為cbDeviceType。

  ⑩：TButton元件，控制元件名稱為btnInputFile。

  (11)：TButton元件，控制元件名稱為FileInfo。

  (12)：TEdit元件，控制元件名稱為edtOutputOptions。

  (13)：TEdit元件，控制元件名稱為edtOutFileName。

  (14)：TSaveDialog元件，控制元件名稱為SaveDialog1。

  (15)：TOpenDialog元件，控制元件名稱為OpenDialog1。

  (16)：TFSEnCoder元件，控制元件名稱為FSEnCoder1。

  (17)：TTimer元件，控制元件名稱為Timer1。

  (18)：TMemo元件，控制元件名稱為memoLog。

  (19)：TButton元件，控制元件名稱為btnOutputFile。

• Main窗體屬性設定

  • ClientHeight：窗體客戶區高度=427。
  • ClientWidth：窗體客戶區寬度=627。

• ①btnLoad屬性設定

  • Height：設定控制元件高度=25。
  • Width：設定控制元件寬度=73。
  • Name：設定控制元件名稱=btnLoad。
  • Caption：設定按鈕顯示的文字內容=載入。

• ②btnStart屬性設定

  • Height：設定控制元件高度=25。
  • Width：設定控制元件寬度=63。
  • Name：設定控制元件名稱=btnStart。
  • Caption：設定按鈕顯示的文字內容=開始。

• ③btnPause屬性設定

  • Height：設定控制元件高度=25。
  • Width：設定控制元件寬度=53。
  • Name：設定控制元件名稱=btnPause。
  • Caption：設定按鈕顯示的文字內容=暫停。

• ④btnResume屬性設定

  • Height：設定控制元件高度=25。
  • Width：設定控制元件寬度=51。
  • Name：設定控制元件名稱=btnResume。
  • Caption：設定按鈕顯示的文字內容=恢復。

• ⑤btnStop屬性設定

  • Height：設定控制元件高度=25。
  • Width：設定控制元件寬度=59。
  • Name：設定控制元件名稱=btnStop。
  • Caption：設定按鈕顯示的文字內容=結束。

• ⑥ckbPreview屬性設定

  • Caption：設定選擇框顯示的文字內容=預覽。
  • Name：設定控制元件名稱=ckbPreview。
  • Checked：設定是否顯示勾選，設定為True。

• ⑦edtInputOptions屬性設定

  • Height：設定控制元件高度=21。
  • Width：設定控制元件寬度=316。
  • Name：設定控制元件名稱=edtInputOptions。

• ⑧edtInFileName屬性設定

  • Height：設定控制元件高度=21。
  • Width：設定控制元件寬度=393。
  • Name：設定控制元件名稱=edtInFileName。

• ⑨cbDeviceType屬性設定

  • Name：設定控制元件名稱=cbDeviceType。
  • Height：設定控制元件高度=21。
  • Width：設定控制元件寬度=151。
  • Items：設定下拉框的選項，雙擊該屬性或者點選屬性右側的[...]打開編輯器，輸入選項。



• ⑩btnInputFile屬性設定

  • Height：設定控制元件高度=25。
  • Width：設定控制元件寬度=75。
  • Name：設定控制元件名稱=btnInputFile。
  • Caption：設定按鈕顯示的文字內容=Browse...。

• (11)FileInfo屬性設定

  • Height：設定控制元件高度=25。
  • Width：設定控制元件寬度=75。
  • Name：設定控制元件名稱=FileInfo。
  • Caption：設定按鈕顯示的文字內容=FileInfo。

• (12)edtOutputOptions屬性設定

  • Height：設定控制元件高度=21。
  • Width：設定控制元件寬度=547。
  • Name：設定控制元件名稱=edtOutputOptions。

• (13)edtOutFileName屬性設定

  • Height：設定控制元件高度=21。
  • Width：設定控制元件寬度=467。
  • Name：設定控制元件名稱=edtOutFileName。

• (14)SaveDialog1屬性設定

  • Filter：設定檔案過濾選項=全部檔案|*.*。

• (16)FSEnCoder1屬性設定

  • PushFlow：是否開啟推流模式，設定為True。

• (18)memoLog屬性設定

  • Height：設定圖片高度=251。
  • Width：設定圖片寬度=618。

• (19)btnOutputFile屬性設定

  • Height：設定圖片高度=25。
  • Width：設定圖片寬度=75。
  • Name：設定控制元件名稱=btnOutputFile。
  • Caption：設定按鈕顯示的文字內容=Browse...。

3. 程式設計

3.1. 程式初始設定

  設定解碼器的初始模式。

constructor TMyHandler.Create(AOwner: TComponent);
begin
  FThis :=TBaseForm(AOwner);
  FThis.FSEncoder1.DeviceType := dtCamera;
  FThis.edtInputOptions.Text := FThis.FSEncoder1.InputOptions.Text;
  FThis.edtOutputOptions.Text := FThis.FSEncoder1.OutPutOptions.Text;
end;

3.2. 事件設定

• ①btnLoad-OnClick事件

  點選[載入]按鈕，設定輸入輸出選項，並載入視訊。

procedure TMyHandler.btnLoadClick;
begin
  FThis.FSEncoder1.PreviewVideo := FThis.ckbPreview.Checked;
  FThis.FSEncoder1.InFileName := FThis.edtInFileName.Text;
  FThis.FSEncoder1.OutFileName := FThis.edtOutFileName.Text;
  FThis.FSEncoder1.InPutOptions.Text := FThis.edtInPutOptions.Text;
  FThis.FSEncoder1.OutPutOptions.Text := FThis.edtOutPutOptions.Text;
  FThis.FSEncoder1.Load;
end;

• ②btnStart-OnClick事件

  點選[開始]按鈕，開始進行視訊播放並進行推流操作。

procedure TMyHandler.btnStartClick;
begin
  FThis.FSEncoder1.Start(1);
end;

• ③btnPause-OnClick事件

  點選[暫停]按鈕，暫停視訊的推流操作。

procedure TMyHandler.btnPauseClick;
begin
  FThis.FSEncoder1.Pause;
end;

• ④btnResume-OnClick事件

  點選[恢復]按鈕，恢復視訊的推流操作。

procedure TMyHandler.btnResumeClick;
begin
  FThis.FSEncoder1.Resume;
end;

• ⑤btnStop-OnClick事件

  點選[停止]按鈕，停止視訊的推流。

procedure TMyHandler.btnStopClick;
begin
  FThis.FSEncoder1.Stop;
end;

• ⑨cbDeviceType-OnChange事件

  點選切換設備型別時，將預設的參數傳遞至編輯框中。

procedure TMyHandler.cbDeviceTypeChange;
begin
   if FThis.cbDeviceType.Text = 'dtCamera' then
   begin
      FThis.FSEncoder1.DeviceType := dtCamera;
      FThis.edtInputOptions.Text := FThis.FSEncoder1.InputOptions.Text;
      FThis.edtOutputOptions.Text := FThis.FSEncoder1.OutPutOptions.Text;
   end
   else if FThis.cbDeviceType.Text = 'dtDesktop' then
   begin
      FThis.FSEncoder1.DeviceType := dtdesktop;
      FThis.edtInputOptions.Text := FThis.FSEncoder1.InputOptions.Text;
      FThis.edtOutputOptions.Text := FThis.FSEncoder1.OutPutOptions.Text;
   end
   else if FThis.cbDeviceType.Text = 'dtFile' then
   begin
      FThis.FSEncoder1.DeviceType := dtFile;
      FThis.edtInputOptions.Text := FThis.FSEncoder1.InputOptions.Text;
      FThis.edtOutputOptions.Text := FThis.FSEncoder1.OutPutOptions.Text;
   end
   else if FThis.cbDeviceType.Text = 'dtWeb' then
   begin
      FThis.FSEncoder1.DeviceType := dtWeb;
      FThis.edtInputOptions.Text := FThis.FSEncoder1.InputOptions.Text;
      FThis.edtOutputOptions.Text := FThis.FSEncoder1.OutPutOptions.Text;
   end;
end;

• ⑩btnInputFile-OnClick事件

  點選[Browse...]按鈕，打開瀏覽界面，選擇輸入的檔案目錄。

procedure TMyHandler.btnInputFileClick;
begin
 if FThis.OpenDialog1.Execute(0) then
 begin
   FThis.edtInFileName.Text := FThis.OpenDialog1.FileName;
   FThis.FSEncoder1.InFileName := FThis.edtInFileName.Text;
 end;
end;

• (17)Timer1-OnTimer事件

  計時器觸發事件，定時更新日誌資訊。

procedure TMyHandler.Timer1Timer;
begin
  FThis.memoLog.Lines.Assign(FThis.FSEncoder1.Log);
end;

• (19)btnOutputFile-OnClick事件

  點選[Browse..]按鈕，打開瀏覽界面，選擇輸出的檔案目錄。

procedure TMyHandler.btnOutputFileClick;
begin
 if FThis.SaveDialog1.Execute(0) then
 begin
   FThis.edtOutFileName.Text := FThis.SaveDialog1.FileName;
   FThis.FSEncoder1.OutFileName := FThis.edtOutFileName.Text;
 end;
end;

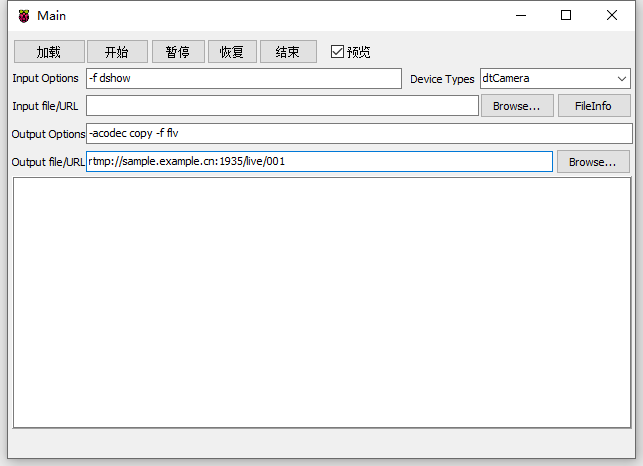

4. 運行結果

  通過工具欄儲存，將程式儲存為 sdb 專案檔案。

  使用滑鼠點選工具欄運行（Run），測試運行結果。

  程式運行后，在Device Types處選擇輸入視訊源的型別，如果是本地視訊則選擇dtFile，並點選Input file/URL處的[Browse...]按鈕以選擇視訊檔案；如果是網路視訊則選擇dtWeb，並在Input file/URL文字框中輸入地址。

dtCamera表示視訊源來自於相機，dtDesktop表示視訊源來自於桌面。選擇完成後，點選[載入]按鈕，在日誌欄中如果出現Can do convert說明視訊載入成功，可以進行編解碼操作。點選[開始]按鈕進行編解碼操作，並將解碼的視訊按鈕格式輸出推流至指定地址。如果預覽被勾選則會顯示視訊預覽界面。在編解碼的過程中可以選擇[暫停]、[恢復]、[結束]按鈕進行對應操作。
