通訊埠印表機

# Smart之通訊埠印表機

# 1. 說明

  範例採用通訊埠通訊協議,控制通訊埠印表機進行列印輸出。通過向通訊埠輸入特定列印指令的字元,印表機對指令進行解析並列印出所需的內容。目前市面上的一些帶有通訊埠的標籤印表機使用的是TSPL(TSC標籤印表機的通訊埠列印程式語言),通過通訊埠輸入的內容需按照TSPL的規範進行。

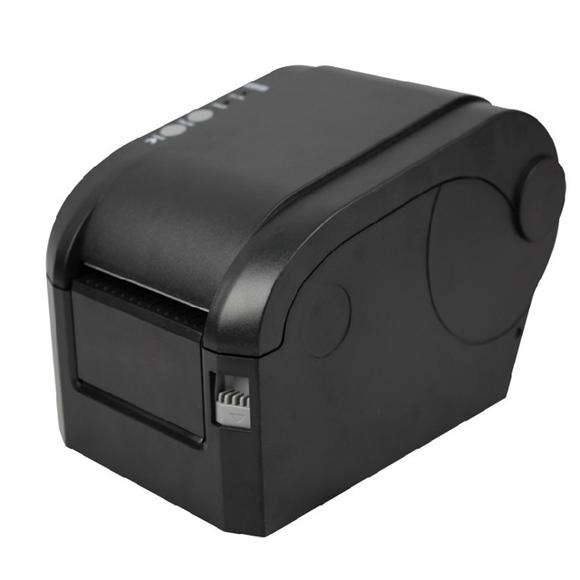

  範例使用到的是佳博GP-3120TN標籤印表機,該印表機帶有一個通訊埠介面,可用於接收TSPL指令進行列印操作,其外觀如下圖所示。

  在使用前,先將USB通訊埠轉接線的通訊埠端與標籤印表機的通訊埠端連線,再將USB端與PC進行連線。印表機通電並打開印表機的電源開關,待PC端確認設備連線后,在Windows的設備管理器中檢視連線的通訊埠埠號,該埠號會在接下來的範例中使用到。

  通過範例學習,可以掌握TComport元件的基本屬性,以及通過通訊埠進行列印操作的方法。

# 2. 設計明細

  開啟Smart智慧控制平臺,分別加入下插圖之控制元件。或者通過點選功能表欄[檔案]-[打開專案]選擇範例專案檔案來打開該範例。

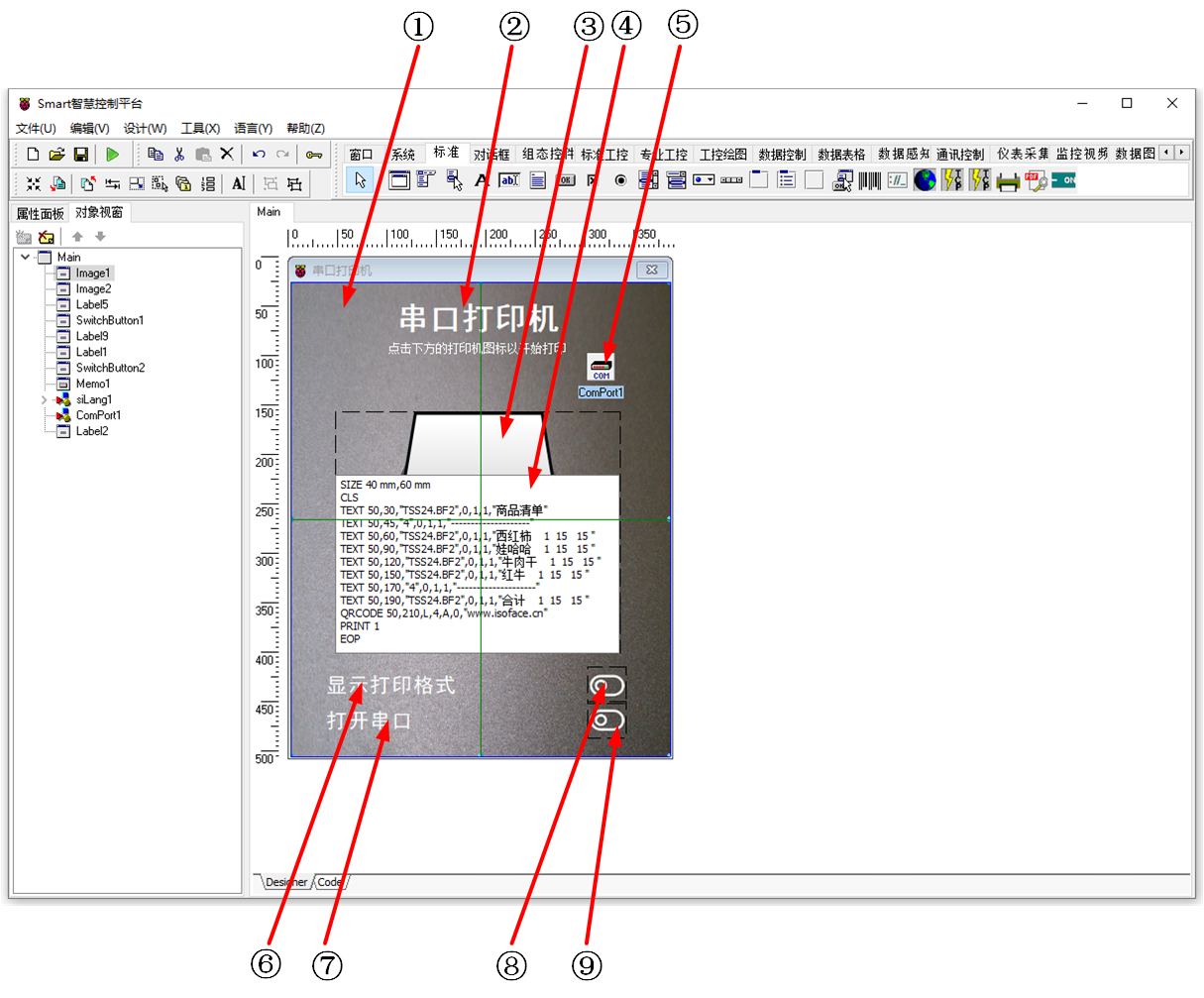

通訊埠印表機 UI佈局

  ①:TImage元件,控制元件名稱為Image1。

  ②:TLabel元件,控制元件名稱為Label9。

  ③:TImage元件,控制元件名稱為Image2。

  ④:TMemo元件,控制元件名稱為Memo1。

  ⑤:TComPort元件,控制元件名稱為ComPort1。

  ⑥:TLabel元件,控制元件名稱為Label5。

  ⑦:TLabel元件,控制元件名稱為Label1。

  ⑧:TSwitchButton元件,控制元件名稱為SwitchButton1。

  ⑨:TSwitchButton元件,控制元件名稱為SwitchButton2。

  • Main窗體屬性設定

    • Caption:設定窗體標題=通訊埠印表機。
    • ClientHeight:設定窗體顯示區的高度=480。
    • ClientWidth:設定窗體顯示區的寬度=384。
  • ①Image1屬性設定

    • Align:設定對齊方式=alClient。
    • Stretch:設定影象拉伸=True。

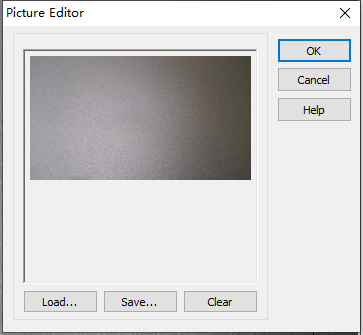

    • PicTure:設定影象。點選Picture屬性右側的[...]按鈕,打開檔案上傳界面,點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳,返回該界面下,待顯示出圖片後點擊[OK]載入圖片。
  • ②Label9屬性設定

    • AutoSize:設定控制元件大小與字型自適應=True。
    • Caption:設定顯示標籤的內容=通訊埠印表機。

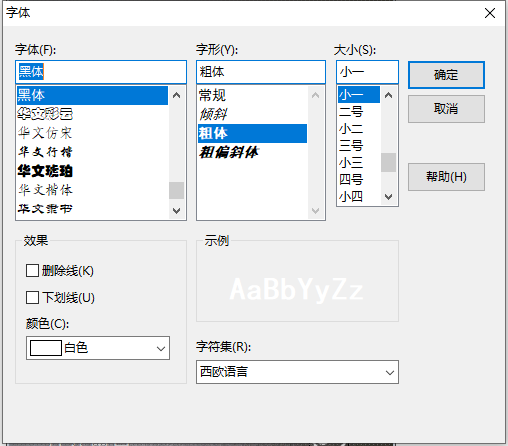

    • Font:設定字型,點選該屬性右側[...]按鈕或者雙擊該屬性打開字型設定界面,設定內容如下。
  • ③Image2屬性設定

    • Height:設定控制元件高度=245。
    • Width:設定控制元件寬度=289。

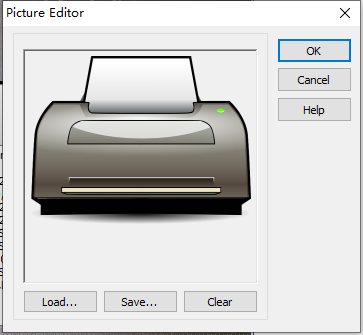

    • PicTure:設定影象。點選Picture屬性右側的[...]按鈕,打開檔案上傳界面,點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳,返回該界面下,待顯示出圖片後點擊[OK]載入圖片。
  • ④Memo1屬性設定

    • Height:設定控制元件高度=181。
    • Width:設定控制元件寬度=288。
    • Lines:設定Memo中顯示的列印格式的內容。其中的內容是按照TSPL的規範進行編寫的,範例內容如下:
    SIZE 40 mm,60 mm
    CLS
    TEXT 50,30,"TSS24.BF2",0,1,1,"商品清單"
    TEXT 50,45,"4",0,1,1,"--------------------"
    TEXT 50,60,"TSS24.BF2",0,1,1,"西紅柿    1  15   15 "
    TEXT 50,90,"TSS24.BF2",0,1,1,"娃哈哈    1  15   15 "
    TEXT 50,120,"TSS24.BF2",0,1,1,"牛肉乾    1  15   15 "
    TEXT 50,150,"TSS24.BF2",0,1,1,"紅牛    1  15   15 "
    TEXT 50,170,"4",0,1,1,"--------------------"
    TEXT 50,190,"TSS24.BF2",0,1,1,"合計    1  15   15 "
    QRCODE 50,210,L,4,A,0,"isoface.net"
    PRINT 1
    EOP

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    • Visible:設定控制元件是否可見=False。
  • ⑤ComPort屬性設定

    • BaudRate:通訊的連線速率,設定為br9600。
    • DataBits:通訊的數據位數。設定為db8。
    • DeviceName:設備的埠號,設定為印表機通訊埠連線的埠號。
  • ⑥Label5屬性設定

    • AutoSize:設定控制元件大小與字型自適應=True。
    • Caption:設定顯示標籤的內容=顯示列印格式。
    • Font:設定字型,點選該屬性右側[...]按鈕或者雙擊該屬性打開字型設定界面,設定內容如下。
  • ⑦Label1屬性設定

    • AutoSize:設定控制元件大小與字型自適應=True。
    • Caption:設定顯示標籤的內容=打開通訊埠。
    • Font:設定字型,點選該屬性右側[...]按鈕或者雙擊該屬性打開字型設定界面,設定內容如下。
  • ⑧SwitchButton1屬性設定

    • Height:設定控制元件高度=38。
    • Width:設定控制元件寬度=40。
    • SwitchOff:設定IsChecked=False時顯示的圖片。點選屬性右側的[...]按鈕,打開檔案上傳界面,點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳,返回該界面下,待顯示出圖片後點擊[OK]載入圖片。
    • SwitchOn:設定IsChecked=True時顯示的圖片。點選屬性右側的[...]按鈕,打開檔案上傳界面,點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳,返回該界面下,待顯示出圖片後點擊[OK]載入圖片。
  • ⑨SwitchButton2屬性設定

    • Height:設定控制元件高度=38。
    • Width:設定控制元件寬度=40。
    • SwitchOff:設定IsChecked=False時顯示的圖片。點選屬性右側的[...]按鈕,打開檔案上傳界面,點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳,返回該界面下,待顯示出圖片後點擊[OK]載入圖片。
    • SwitchOn:設定IsChecked=True時顯示的圖片。點選屬性右側的[...]按鈕,打開檔案上傳界面,點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳,返回該界面下,待顯示出圖片後點擊[OK]載入圖片。

# 3. 程式設計

# 3.1. 程式初始設定

  該程式無初始設定。

# 3.2. 事件設定

  • ③Image2-OnClick事件

  點選印表機的影象時,通訊埠處於連線狀態,則向通訊埠發送印表機指令,印表機列印出對應的內容。

procedure TMyHandler.Image2Click;
//點選列印
begin
  IOT.ComWriteAnsiLine(FThis.ComPort1,FThis.Memo1.Lines.Text);
end;
1
2
3
4
5
  • ⑧SwitchButton1-OnSwitch事件

  顯示列印格式的開關按鈕,點選以切換是否顯示列印格式內容的文字框。

procedure TMyHandler.SwitchButton1Switch;
//是否顯示列印格式
begin
  FThis.Memo1.Visible := FThis.SwitchButton1.IsChecked;
end;
1
2
3
4
5
  • ⑨SwitchButton2-OnSwitch事件

  打開關閉通訊埠的開關按鈕,點選以打開或者關閉通訊埠。

procedure TMyHandler.SwitchButton2Switch;
//打開或者關閉通訊埠
begin
  if FThis.SwitchButton2.IsChecked then
  begin
    iot.ComOpen(FThis.ComPort1);
  end
  else
  begin
    iot.ComClose(FThis.ComPort1);
  end;
end;
1
2
3
4
5
6
7
8
9
10
11
12

# 4. 運行結果

  通過工具欄儲存,將程式儲存為 sdb 專案檔案。

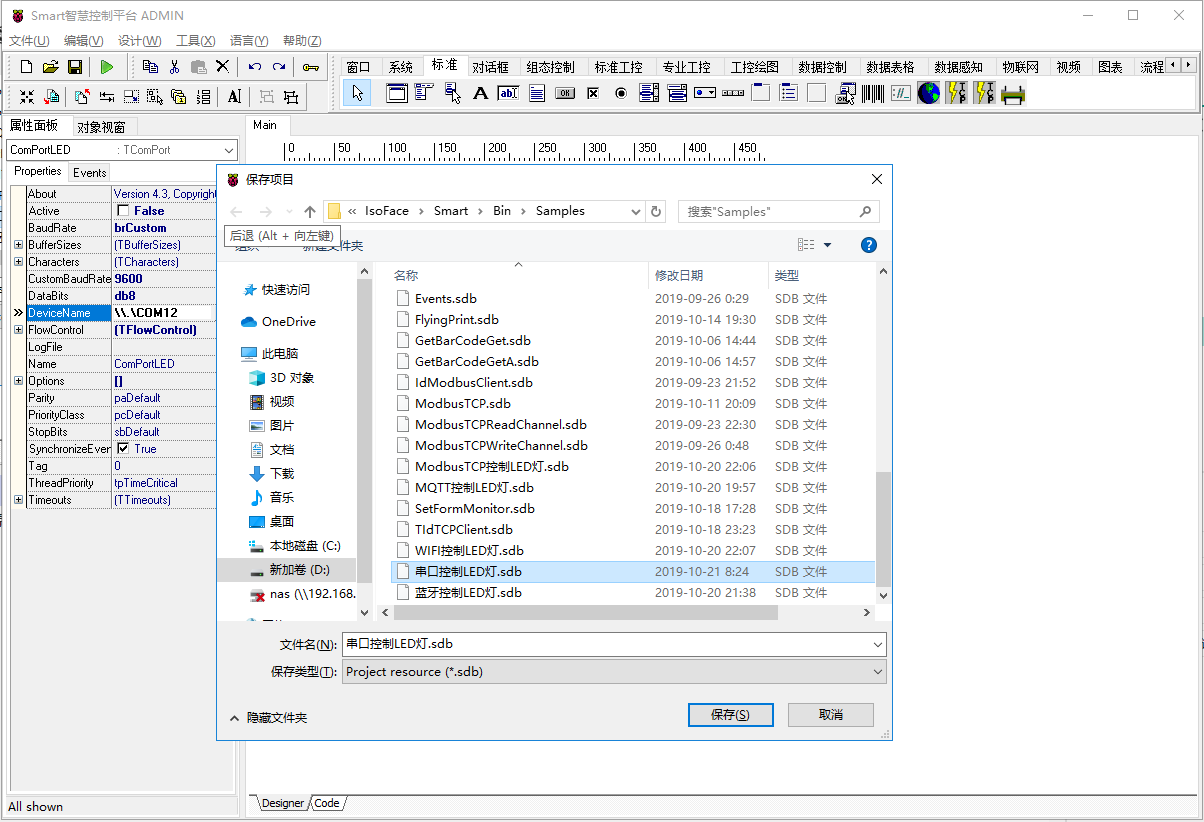

儲存專案

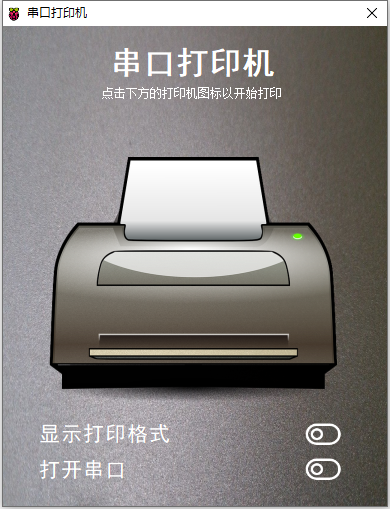

  使用滑鼠點選工具欄運行(Run),測試運行結果。程式運行時,點選打開通訊埠右側的開關以打開通訊埠,顯示列印格式右側的開關點選可切換顯示或者關閉列印格式文字框的顯示。在通訊埠連線的情況下,點選印表機影象,印表機會列印出對應標籤中的內容。

自定程式
通訊埠電子秤
