Smart之藍芽電子秤

1. 說明

  範例採用藍芽通訊協議，讀取電子秤並控制電子秤的去皮清零操作。PC端發送讀取指令，電子秤返回稱重重量的資訊；PC端發送去皮與置零的指令，電子秤端執行相應的操作。在使用該功能前需要將設備與電子秤進行藍芽配對連線。對應的PIN以及藍芽的MAC地址可以在電子秤的產品說明中檢視。

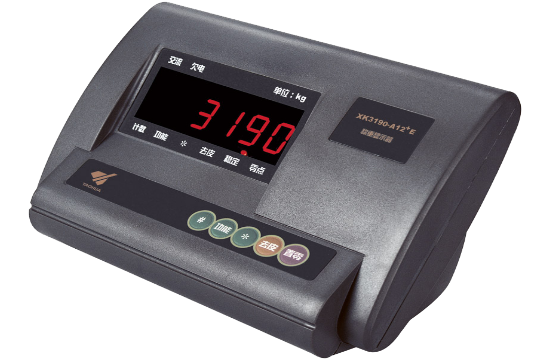

  範例使用到的電子秤為耀華XK3190-A12+E，其秤頭的外觀如下圖所示。該型號的電子秤可提供藍芽連線的支援。在使用範例前，請先確認計算機是否支援藍芽，是否已與電子秤進行藍芽配對連線，否則會導致範例運行失敗。

2. 設計明細

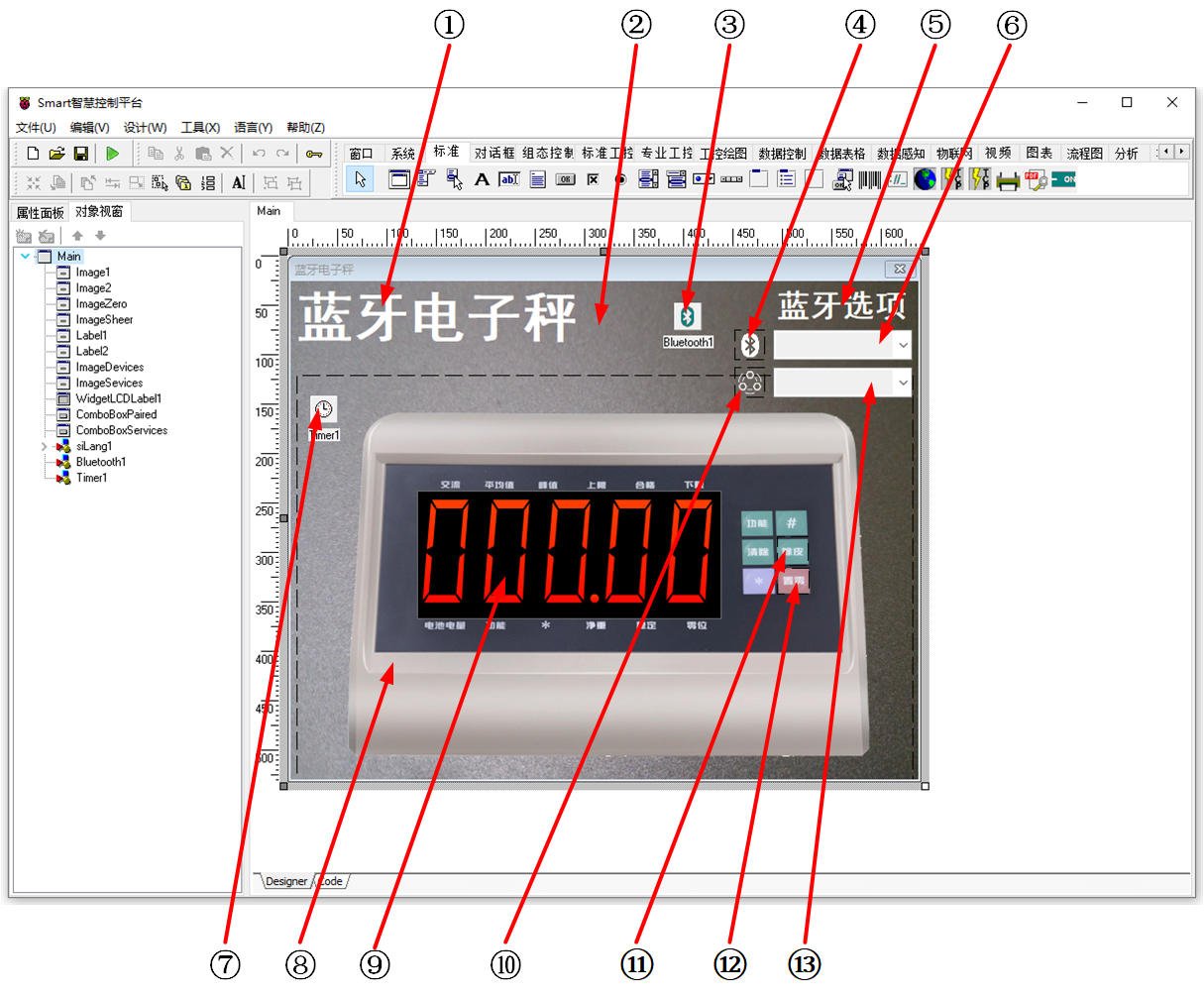

  開啟Smart智慧控制平臺，分別加入下插圖之控制元件。或者通過點選功能表欄[檔案]-[打開專案]選擇範例專案檔案來打開該範例。

  ①：TLabel元件，控制元件名稱為Label1。

  ②：TImage元件，控制元件名稱為Image1。

  ③：TBluetooth元件，控制元件名稱為Bluetooth1。

  ④：TImage元件，控制元件名稱為ImageDevice。

  ⑤：TLabel元件，控制元件名稱為Label2。

  ⑥：TComboBox元件，控制元件名稱為ComboBoxPaired。

  ⑦：TTimer元件，控制元件名稱為Timer1。

  ⑧：TImage元件，控制元件名稱為Image2。

  ⑨：TWidgetLCDLabel元件，控制元件名稱為WidgetLCDLabel1。

  ⑩：TImage元件，控制元件名稱為ImageServices。

  (11)：TImage元件，控制元件名稱為ImageSheer。

  (12)：TImage元件，控制元件名稱為ImageZero。

  (13)：TComboBox元件，控制元件名稱為ComboBoxServices。

• Main主窗體設定

  • BorderStyle：設定窗體樣式型別=bsDialog。
  • Caption：設定窗體標題=藍芽電子秤。
  • ClientHeight：設定窗體客戶區高度=504。
  • ClientWidth：設定窗體客戶區寬度=635。

• ①Label1屬性設定

  • Caption：設定顯示的字幕內容=藍芽電子秤。

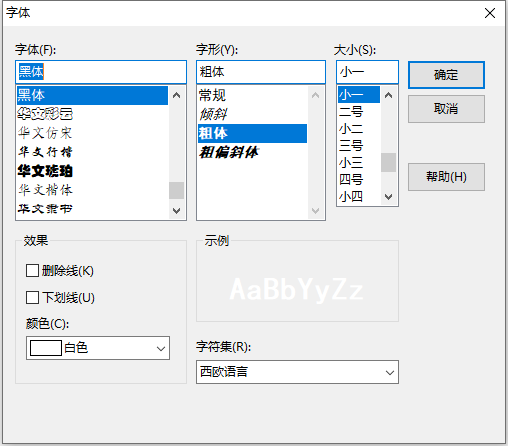

  • Font：設定字型。雙擊該屬性或者點選屬性右側的[...]打開字型設定界面。



• ②Image1屬性設定

  • Align：設定對齊方式=alClient。
  • Stretch：設定圖片拉伸=True。

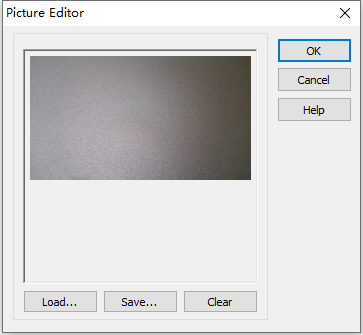

  • Picture：設定圖片。點選Picture屬性右側的[...]按鈕，打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。



• ④ImageDevice屬性設定

  • Height：設定控制元件的高度=31。
  • Width：設定控制元件的寬度=31。
  • Stretch：設定圖片拉伸=True。
  • Name：設定控制元件名稱=ImageDevice。
  • Picture：設定顯示的圖片。點選Picture屬性右側的[...]按鈕，打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。



• ⑤Label2屬性設定

  • Caption：設定顯示的字幕內容=藍芽電子秤。

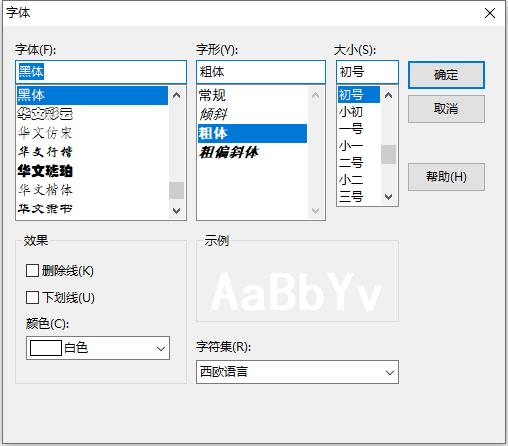

  • Font：設定字型。雙擊該屬性或者點選屬性右側的[...]打開字型設定界面。



• ⑥ComboBoxPaired屬性設定

  • Name：設定控制元件名稱=ComboBoxPaired。

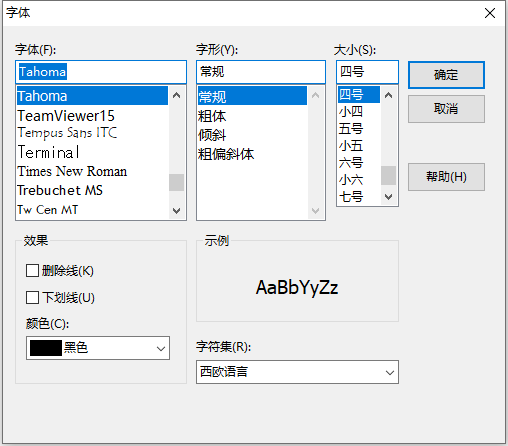

  • Font：設定字型。雙擊該屬性或者點選屬性右側的[...]打開字型設定界面。



• ⑦Timer1屬性設定

  • Enabled：是否啟用計時器=False。
  • Interval：設定計時器觸發的時間間隔=2000。

• ⑧Image2屬性設定

  • Height：設定控制元件的高度=417。
  • Width：設定控制元件的寬度=624。
  • Stretch：設定圖片拉伸=True。

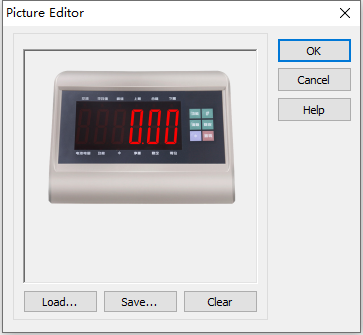

  • Picture：設定顯示的圖片。點選Picture屬性右側的[...]按鈕，打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。



• ⑨WidgetLCDLabel屬性設定

  • Height：控制元件高度，設定為130。
  • Width：控制元件寬度，設定為308。
  • Fill.Kind：設定填充樣式=gfkSolid。
  • Caption.FillOff.Color：設定未顯示區域的數值顏色=clBlack。
  • Caption.Format：設定預設顯示的數值格式型別= 000.00。

• ⑩ImageServices屬性設定

  • Height：設定控制元件的高度=31。
  • Width：設定控制元件的寬度=31。
  • Stretch：設定圖片拉伸=True。
  • Name：設定控制元件名稱=ImageServices。
  • Picture：設定顯示的圖片。點選Picture屬性右側的[...]按鈕，打開檔案上傳界面，點選[Load...]從檔案瀏覽器中選擇對應的圖片檔案上傳，返回該界面下，待顯示出圖片後點擊[OK]載入圖片。



• (11)ImageSheer屬性設定

  • Height：設定控制元件的高度=30。
  • Width：設定控制元件的寬度=32。

• (12)ImageZero屬性設定

  • Height：設定控制元件的高度=30。
  • Width：設定控制元件的寬度=32。

• (13)ComboBoxServices屬性設定

  • Name：設定控制元件名稱=ComboBoxServices。
  • Font：設定字型。雙擊該屬性或者點選屬性右側的[...]打開字型設定界面。



3. 程式設計

3.1. 程式初始設定

  該程式無初始設定。

3.2. 事件設定

• ④ImageDevice-OnClick事件

  點選設備藍芽的按鈕，列出目前已配對的藍芽設備列表。

procedure TMyHandler.ImageDevicesClick;
//點選載入配對設備列表
begin
  FThis.Bluetooth1.PairedDevices;
  FThis.ComboboxPaired.Items := FThis.Bluetooth1.BTPaireds;
  FThis.ComboBoxPaired.DroppedDown := True;
  FThis.ImageDevices.Enabled := False;
end;

• ⑩ImageServices-OnClick事件

  點選設備服務按鈕，列出選擇設備可用的藍芽服務。

procedure TMyHandler.ImageSevicesClick;
//點選載入服務至列表
begin
  FThis.Bluetooth1.Services;
  FThis.ComboBoxServices.Items := FThis.Bluetooth1.BTServices;
  FThis.ComboBoxServices.DroppedDown := True;
end;

• ⑥ComboBoxPaired-OnChange事件

  將配對設備的名稱填入藍芽控制元件的設備屬性中。

procedure TMyHandler.ComboBoxPairedChange;
//切換設備
begin
  FThis.Bluetooth1.PairedDevice := FThis.ComboBoxPaired.Items[FThis.ComboBoxPaired.ItemIndex];
end;

• (13)ComboBoxServices-OnChange事件

  點選以切換藍芽服務。

procedure TMyHandler.ComboBoxServicesChange;
//切換服務
begin
  FThis.Timer1.Enabled := False;
  FThis.Bluetooth1.CloseServerSocket;
  FThis.Bluetooth1.FreeClientSocket;
  if FThis.Bluetooth1.PairedDevice = '' then
  begin
    ShowMessage('未選擇配對設備！');
    exit;
  end;
  FThis.Bluetooth1.ServiceUUID := FThis.Bluetooth1.BTServices[FThis.ComboBoxServices.ItemIndex];
  FThis.Bluetooth1.CreateServerSocket;
  FThis.Timer1.Enabled := True;
end;

• ⑦Timer1-OnTimer事件

  計時器觸發事件，讀取讀數。

procedure TMyHandler.Timer1Timer;
//定時讀取
begin
  FThis.Bluetooth1.SendData('R');
  FThis.Bluetooth1.ReadData;
end;

• ③Bluetooth1-OnReceiveData事件

  獲取數值並解析顯示。

procedure TMyHandler.Bluetooth1ReceiveData;
//接收數據並顯示
//獲取接收資訊，並進行處理以顯示為正確的結果
var
 ASymbol,AStr,FData:string;
 AValue: Double;
Begin
  if ReceiveData <> '' Then
  begin
   FData :=Trim(ReceiveData);
   if Copy(FData,1,2) = 'AD' Then
   begin
    ASymbol:=Copy(FData,3,1);
    AStr:=Copy(FData,4,6);
    if ASymbol='+' Then
      AValue:=StrToFloat(AStr)*0.001
    else
      AValue:=StrToFloat(AStr)*0.001*(-1);
      FThis.WidgetLCDLabel1.Caption.Value := AValue;
    end;
  end
  else
    FThis.WidgetLCDLabel1.Caption.Value := 0;
End;

• (11)ImageSheer-OnClick事件

  點選執行去皮操作。

procedure TMyHandler.ImageSheerClick;
//去皮
begin
  FThis.Bluetooth1.SendData('T');
  FThis.Bluetooth1.ReadData;
end;

• (12)ImageZero-OnClick事件

  點選執行清零操作。

procedure TMyHandler.ImageZeroClick;
//置零
begin
  FThis.Bluetooth1.SendData('Z');
  FThis.Bluetooth1.ReadData;
end;

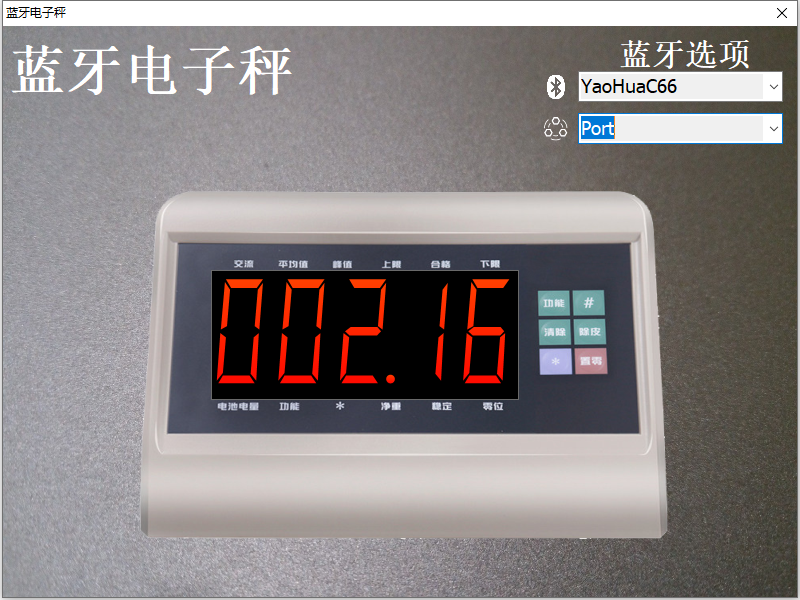

4. 運行結果

  通過工具欄儲存，將程式儲存為 sdb 專案檔案。

  使用滑鼠點選工具欄運行（Run），測試運行結果。程式啟動后，點選藍芽圖示，右側下拉框顯示配對的藍芽設備列表，點選選擇。然後點選服務圖示按鈕，右側下拉框顯示目前設備可用的服務，點選選擇以建立連線，此時可以獲取到讀數資訊，點選[去皮]、[置零]按鈕可對電子秤進行去皮和置零操作。
