FastWeb之ESP32CAM-MQTT傳輸圖片

• 適用平臺：WEB(桌面)

1. 說明

  本範例採用MQTT通訊協議，獲取ESP32CAM的圖片數據。MQTT是由IBM開發的通訊協議，為感測器提供一個輕量可靠的二進制通訊設定，使得開發MQTT與物聯網，機器之間的通訊變得非常簡單。MQTT的報文長度至多可達256MB，故可使用該特性來傳輸影象視訊等二進制數據。

  在網頁端可以使用WebSocket實現對MQTT協議的連線以及訊息的傳輸，該種傳輸方式不需要經過FastWeb所在伺服器的中轉，直接由MQTT Broker向網頁客戶端傳輸，與傳統的MQTT傳輸相比響應速度更快，效能更好。ESP32-CAM模組採用TTL模式進行輸出。

  通過本範例學習，可以掌握UgMQTTws控制元件的基本使用方法，並根據此來實現影象檢視的功能。

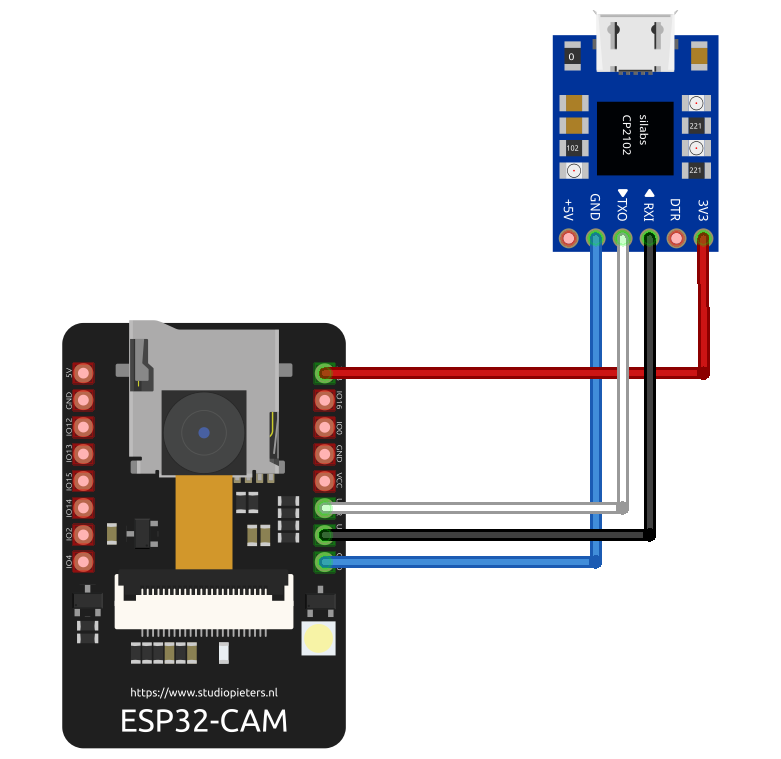

2. 零件連線圖

3. 使用零件

序	零件名稱	數量
1	ESP32CAM 開發板	1
2	USB-TTL模組	1
3	杜邦線	若干

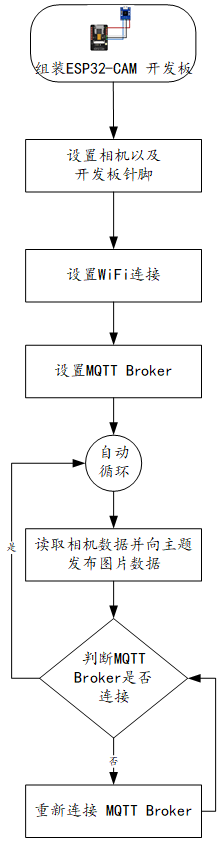

4. Arduino流程圖

5. Arduino程式

  使用Arduino IDE 編譯並上傳以下Arduino程式。該程式使用的是esp32開發板，需要在Arduino IDE中新增安裝該開發板環境，並在編譯時選擇開發板環境為ESP32系列開發板。在Arduino IDE中新增ESP32開發板環境 (opens new window)。注意燒錄時ESP32CAM的開發板中IO0針腳需要進行接地操作，否則會導致刷寫失敗。

#include "WiFi.h"
#include "esp_camera.h"
#include "esp_timer.h"
#include "img_converters.h"
#include "Arduino.h"
#include "soc/soc.h"           // Disable brownour problems
#include "soc/rtc_cntl_reg.h"  // Disable brownour problems
#include "driver/rtc_io.h"
//#include "StringArray.h"

#include <PubSubClient.h>
#include <base64.h>
#include <libb64/cencode.h>


//esp32-cam針腳定義 拍照相關
constexpr int kCameraPin_PWDN   =  32;
constexpr int kCameraPin_RESET  =  -1;  // NC
constexpr int kCameraPin_XCLK   =   0;
constexpr int kCameraPin_SIOD   =  26;
constexpr int kCameraPin_SIOC   =  27;
constexpr int kCameraPin_Y9     =  35;
constexpr int kCameraPin_Y8     =  34;
constexpr int kCameraPin_Y7     =  39;
constexpr int kCameraPin_Y6     =  36;
constexpr int kCameraPin_Y5     =  21;
constexpr int kCameraPin_Y4     =  19;
constexpr int kCameraPin_Y3     =  18;
constexpr int kCameraPin_Y2     =   5;
constexpr int kCameraPin_VSYNC  =  25;
constexpr int kCameraPin_HREF   =  23;
constexpr int kCameraPin_PCLK   =  22;

// 此處需替換連線的無線網路為自己使用的無線網路
const char* ssid = "YOUR_WIFI_SSID";
const char* password = "YOUR_WIFI_PASSWORD";

// 此處需替換MQTT服務端為自己使用的服務端
const char* mqtt_server = "YOUR_MQTT_BROKER_HOSTNAME";
const int mqtt_port = 1883;
const char* mqtt_user = "YOUR_MQTT_BROKER_USERNAME";
const char* mqtt_password = "YOUR_MQTT_BROKER_PASSWORD";

//設定主題
const char* mqtt_TopicName = "/devices/esp32/data";

//設定相機幀的解析度大小
framesize_t resolution_ = FRAMESIZE_QVGA;


//定義延時時間1000=1s
#define SLEEP_DELAY 60000 //延遲60s
#define FILE_PHOTO "/photo.jpg"

// OV2640 相機模組的針腳定義
#define PWDN_GPIO_NUM     32
#define RESET_GPIO_NUM    -1
#define XCLK_GPIO_NUM      0
#define SIOD_GPIO_NUM     26
#define SIOC_GPIO_NUM     27
#define Y9_GPIO_NUM       35
#define Y8_GPIO_NUM       34
#define Y7_GPIO_NUM       39
#define Y6_GPIO_NUM       36
#define Y5_GPIO_NUM       21
#define Y4_GPIO_NUM       19
#define Y3_GPIO_NUM       18
#define Y2_GPIO_NUM        5
#define VSYNC_GPIO_NUM    25
#define HREF_GPIO_NUM     23
#define PCLK_GPIO_NUM     22


// 選擇相機型號
#define CAMERA_MODEL_WROVER_KIT
//#define CAMERA_MODEL_ESP_EYE
//#define CAMERA_MODEL_M5STACK_PSRAM
//#define CAMERA_MODEL_M5STACK_WIDE
//#define CAMERA_MODEL_AI_THINKER


//#define ESP32_CLIENT_ID = WiFi.macAddress()
//const char* esp_client_id = WiFi.macAddress()
WiFiClient mqttClient;
PubSubClient client(mqttClient);

const int LED_BUILTIN = 4;


void setup_camera() {

     // OV2640 camera module
     camera_config_t config;
    config.pin_pwdn     = kCameraPin_PWDN;
    config.pin_reset    = kCameraPin_RESET;
    config.pin_xclk     = kCameraPin_XCLK;
    config.pin_sscb_sda = kCameraPin_SIOD;
    config.pin_sscb_scl = kCameraPin_SIOC;
    config.pin_d7       = kCameraPin_Y9;
    config.pin_d6       = kCameraPin_Y8;
    config.pin_d5       = kCameraPin_Y7;
    config.pin_d4       = kCameraPin_Y6;
    config.pin_d3       = kCameraPin_Y5;
    config.pin_d2       = kCameraPin_Y4;
    config.pin_d1       = kCameraPin_Y3;
    config.pin_d0       = kCameraPin_Y2;
    config.pin_vsync    = kCameraPin_VSYNC;
    config.pin_href     = kCameraPin_HREF;
    config.pin_pclk     = kCameraPin_PCLK;
    config.xclk_freq_hz = 20000000;
    config.ledc_timer   = LEDC_TIMER_0;
    config.ledc_channel = LEDC_CHANNEL_0;
    config.pixel_format = PIXFORMAT_JPEG;
    config.frame_size   = FRAMESIZE_SVGA;
    config.jpeg_quality = 10;
    config.fb_count     = 1;

  esp_err_t err = esp_camera_init(&config);
  Serial.printf("esp_camera_init: 0x%x\n", err);

  // sensor_t *s = esp_camera_sensor_get();
  // s->set_framesize(s, FRAMESIZE_QVGA);
  }

String msg;
int timeCount = 0;
void getimg(){//拍照分段發送到mqtt

    camera_fb_t *fb = esp_camera_fb_get();
    if (fb){
        Serial.printf("width: %d, height: %d, buf: 0x%x, len: %d\n", fb->width, fb->height, fb->buf, fb->len);
        char data[4104];
        //client.publish(mqtt_TopicName, "0");
        for (int i = 0; i < fb->len; i++){

            sprintf(data, "%02X", *((fb->buf + i)));
            msg += data;
           // if (msg.length() == 4096){
           //     timeCount += 1;
           //     client.beginPublish(mqtt_TopicName, msg.length(), 0);
           //     client.print(msg);
           //     client.endPublish();
           //     msg = "";
           // }
        }
        if (msg.length() > 0){
            client.beginPublish(mqtt_TopicName, msg.length(), 0);
            client.print(msg);
            client.endPublish();
            msg = "";
        }
        //client.publish(mqtt_TopicName, "1");
        timeCount = 0;
        esp_camera_fb_return(fb);
    }
}

void setup_wifi() {
  delay(10);
  // 連線WIFI
  Serial.println();
  Serial.print("Connecting to ");
  Serial.println(ssid);

  WiFi.begin(ssid, password);

  while (WiFi.status() != WL_CONNECTED) {
    delay(500);
    Serial.print(".");
  }

  Serial.println("");
  Serial.println("WiFi connected");
  Serial.print("IP address : ");
  Serial.println(WiFi.localIP());
}

//MQTT重連
void reconnect() {
  while (!client.connected()) {
    Serial.print("Attempting MQTT connection...");
    if (client.connect("ESP32Client", mqtt_user, mqtt_password)) {
      Serial.println("connected");
    } else {
      Serial.print("failed, rc=");
      Serial.print(client.state());
      Serial.println(" try again in 5 seconds");
      delay(5000);
    }
  }
}

void setup() {
  Serial.begin(115200);
  Serial.setDebugOutput(true);
  Serial.println();
  setup_camera(); //設定相機
  setup_wifi();		//連線WIFI
  client.setServer(mqtt_server, mqtt_port); //連線MQTT Broker
  if (client.connect("ESP32Client", mqtt_user, mqtt_password)) {
      Serial.println("mqtt connected");
    }
}

void loop() {
  getimg();

  if (!client.connected()) {
    reconnect();
  }

  delay(10000);
}

6. 設計明細

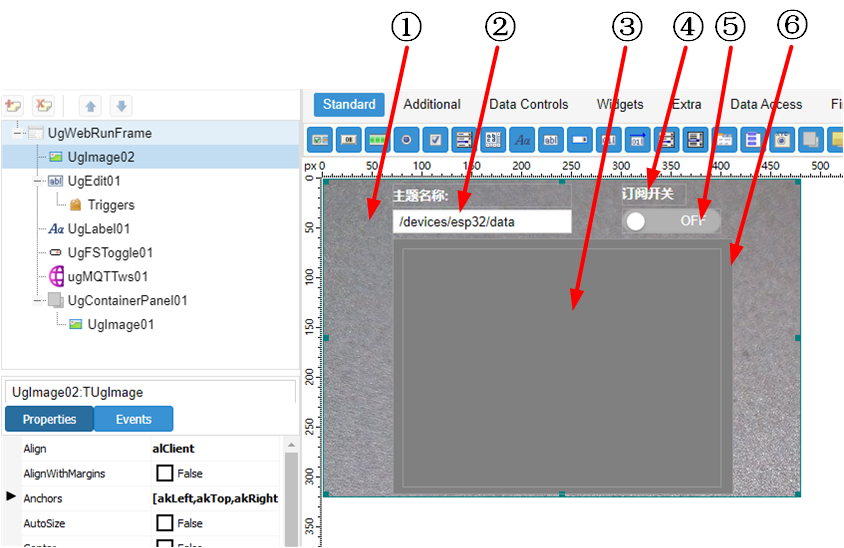

  開啟FastWeb設計器，分別加入下插圖之控制元件。

  ①：TUgImage元件，控制元件名稱為UgImage02。

  ②：TUgEdit元件，控制元件名稱為UgEdit01。

  ③：TUgImage元件，控制元件名稱為UgImage01。

  ④：TUgLabel元件，控制元件名稱為UgLabel01。

  ⑤：TUgFSToggle元件，控制元件名稱為UgFSToggle01。

  ⑥：TUgContainerPanel元件，控制元件名稱為UgContainerPanel01。

• UgWebRunFrame屬性設定

  • Height：設定頁面高度=320。
  • Width：設定頁面寬度=480。

• UgMQTTws01屬性設定

  • Visible：設定控制元件是否可見。設定為False。
  • MQTTOptions：設定MQTT選項。
    • CleanSession：設定為True。
    • ClientID：設定客戶端ID號，與已連線的客戶端ID不能重複。
    • HostName：設定MQTT Broker的地址。
    • Password：設定MQTT Broker的帳號密碼。
    • Port：設定WebSocket服務的埠號，預設為9001。
    • Topic：設定MQTT的主題，啟動時自動訂閱該主題。
    • UserName：設定MQTT Broker的連線使用者名稱。

• ①UgImage02屬性設定

  • Align：設定圖片控制元件的對齊方式，設定為alClient(客戶區對齊)。
  • Stretch：設定圖片拉伸為True。

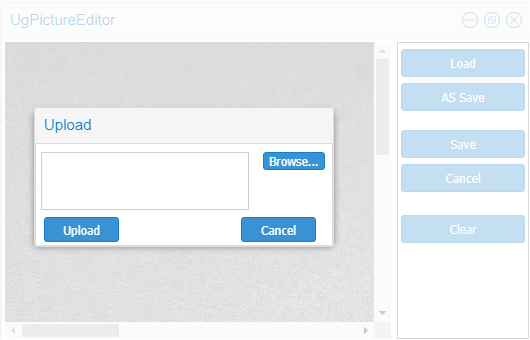

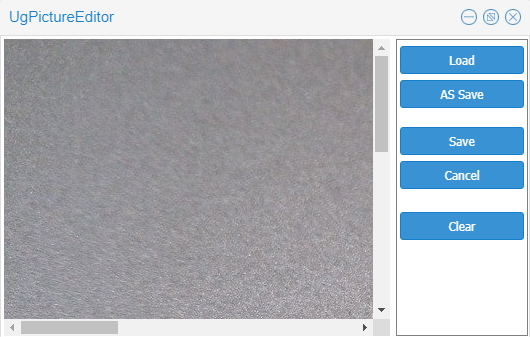

  • Picture：設定影象（背景圖片）。點選Picture屬性右側的[√]，打開影象編輯器，點選[Load]按鈕打開檔案上傳界面，點選右側的[Browse...]打開影象瀏覽界面，選擇影象后，點選[確定]按鈕返回到檔案上傳界面，點選[Upload]將檔案上傳至編輯器中，待圖片顯示后，點選[Save]按鈕即可。





• ②UgEdit01屬性設定

  • Height：設定控制元件高度=24。
  • Width：設定控制元件寬度=180。
  • FieldLabel：設定編輯框顯示的對應標籤名稱，設定為主題名稱。
  • FieldLabelAlign：設定欄位標籤顯示相對於控制元件的位置，設定為laTop。
  • Text：設定編輯內容為=/devices/esp32/camera。

• ③UgImage01屬性設定

  • Height：設定控制元件高度=240。
  • Width：設定控制元件寬度=320。
  • Stretch：設定圖片拉伸為True。

• ④UgLabel01屬性設定

  • Caption：設定標籤顯示的內容，設定為訂閱開關。
  • Font：設定字型，在其中的Style屬性設定fsBold為True，即加粗該字型。設定其Color屬性為clWhite，即字型顯示為白色。

• ⑥UgContainerPanel01屬性設定

  • Height：設定控制元件高度=257。
  • Width：設定控制元件寬度=342。

7. 程式設計

7.1. 程式初始設定

  一些初始化設定的程式。

//JScript
  UgFSToggle01.OnToggled = &UgFSToggle01OnToggled;
  UgMQTTws01.OnMessage = &UgMQTTws01OnMessage;
  UGMM.LC(Self);

//PasScript
procedure UgWebRunFrameOnAfterRunScript(const sender: tobject);
//翻譯
begin
  UGMM.LC(Self);
end;

// Make sure to add code blocks to your code group

7.2. 事件設定

• ⑤UgFSToggle01-OnToggled事件

  點選切換以開啟/關閉主題訂閱。

//JScript
function UgFSToggle01OnToggled(sender){
if (UgFStoggle01.Toggled){
  UgMQTTws01.Subscribe(UgEdit01.Text);
  }
  Else{
    UgMQTTws01.Unsubscribe(UgEdit01.Text);
  }
}

//PasScript
procedure UgFSToggle01OnToggled(const value: boolean);
begin
  if UgFStoggle01.Toggled Then
  Begin
    UgMQTTws01.Subscribe(UgEdit01.Text);
  End
  Else
  Begin
    UgMQTTws01.Unsubscribe(UgEdit01.Text);
  End;
end;

// Make sure to add code blocks to your code group

• UgMQTTws01-OnMessage事件

  當接收到訂閱資訊時解析。

//JScript
function UgMQTTws01OnMessage(atopic,apayload){
  UGCM.HexToJPG(apayload,"profile-image.jpg");
  UgImage01.Picture.LoadFromFile("profile-image.jpg");
}

//PasScript
procedure ugMQTTws01OnMessage(const atopic: string;apayload: string);
begin
  UGCM.HexToJPG(apayload,'profile-image.jpg');
  UgImage01.Picture.LoadFromFile('profile-image.jpg');
end;

// Make sure to add code blocks to your code group

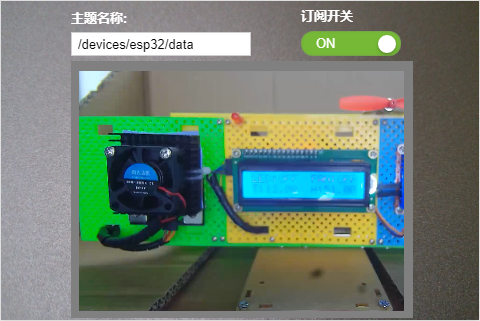

8. 運行結果

  使用滑鼠點選工具欄儲存到資料庫，然後點選運行（Run），測試運行結果。打開訂閱開關，接收相機拍攝的圖片。
