# FastWeb 液化水槽監控

# 1. 說明

  範例採用Modbus TCP通訊協議，控制Factroy IO 的場景，場景中可進行相關操作，FastWeb 範例監控狀態的變化，執行相應的操作。

  Factory IO是一款出色的虛擬模擬軟體，可以自由使用其內部的各種元器件、感測器、驅動器等搭建自己理想中的工業現場，並聯合其他工控設備進行程式設計模擬。

  範例使用的 Factory IO 場景的製作方式如下：

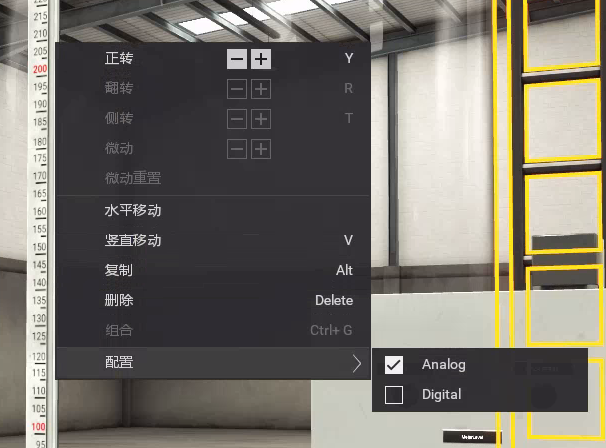

  在Factory IO 中建立一個空白場景。在工作站分類中找到 Tank，將其拖放至場景中，使用滑鼠右鍵點選零件，將配置修改爲 Analog。

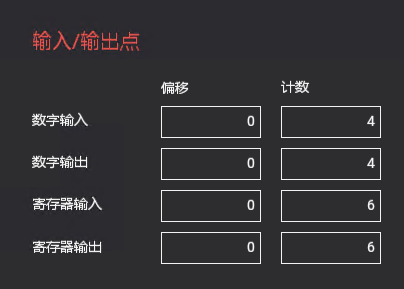

  接下來選擇驅動方式，點選功能表欄中的 檔案-驅動，在下拉框中選擇驅動的方式為 Modbus TCP/IP Server，點選右側的 配置 按鈕，將從站ID 修改爲 255，輸入、輸出點按照圖示進行設定。

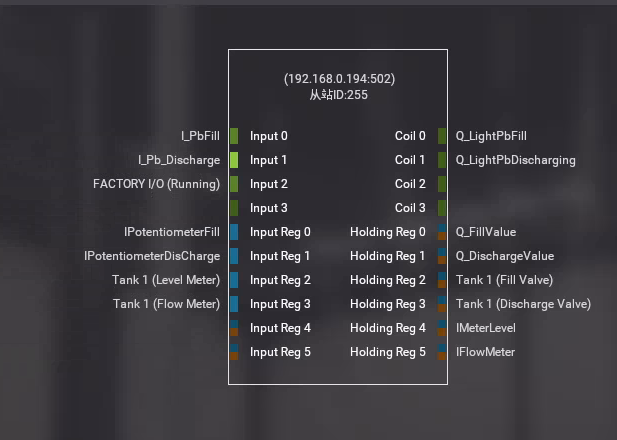

  返回驅動界面，界面中暫存器分配設定如下：

# 2. 設計明細

  開啟FastWeb設計器，分別加入下插圖之控制元件。或者通過點選[匯入]按鈕選擇模板檔案來打開模板。

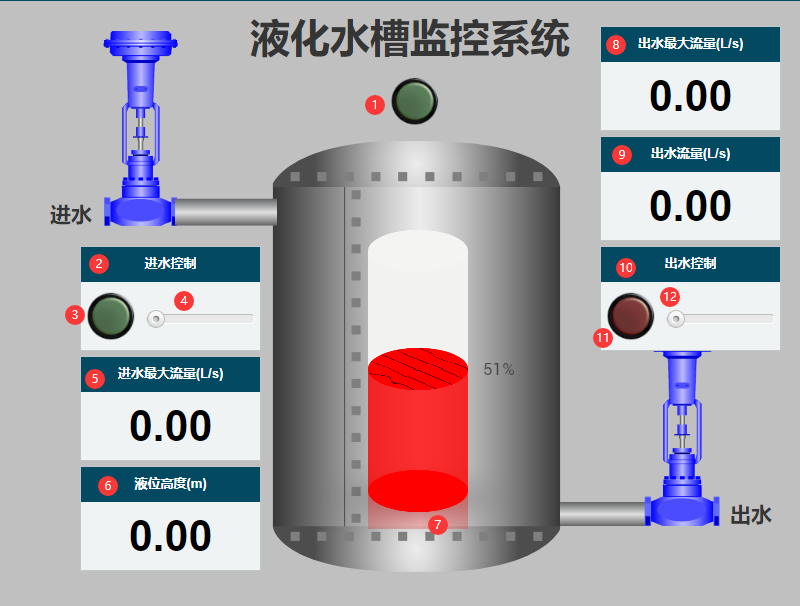

  1：TUgSwitchImage 元件，控制元件名稱為 UgSwitchImage03。

  2：TUgPanel 元件，控制元件名稱為 UgPanel02。

  3：TUgSwitchImage 元件，控制元件名稱為 UgSiwtchImage01。

  4：TUgTrackBar 元件，控制元件名稱為 TrackBarIn。

  5：TUgPanel 元件，控制元件名稱為 panelin。

  6：TUgPanel 元件，控制元件名稱為 panellevel。

  7： TUgWaterTank 元件，控制元件名稱為 UgWaterTank01。

  8：TUgPanel 元件，控制元件名稱為 panelout。

  9：TUgPanel 元件，控制元件名稱為 panelflow。

  10： TUgPanel 元件，控制元件名稱為 UgPanel03。

  11：TUgSwitchIamge 元件，控制元件名稱為 UgSwitchImage02。

  12：TUgTrackBar 元件，控制元件名稱為 TrackBarOut。

  同時，界面中設定了8個 TUgModbusTCPClient，其中的 Host 屬性均設定為 Factory IO 運行的 ModbusTCP Server IP地址。

  界面中設定了5個 TUgTimer，其中的 Interval 設定為 100。

  • UgWebRunFrame屬性設定

    • Height：設定窗體高度=600。
    • Width：設定窗體寬度=800。

  • UgSwichImage03屬性設定

      雙擊控制元件，打開圖片編輯器，上傳兩個圖片，用於代表開與關的狀態。其中開的圖片在前，關的圖片在後。

  • UgPanel02屬性設定

    • Ttite：設定文章顯示的標題，設定為 進水控制。
    • ShowCaption：是否在面板區域顯示文字，設定為 False。
    • TitleAlign：設定標題顯示的文字的對齊方式，設定為 taCenter。

  • UgSiwtchImage01屬性設定

      控制元件位於 UgPanel02 中，雙擊控制元件，打開圖片編輯器，上傳兩個圖片，用於代表開與關的狀態。其中開的圖片在前，關的圖片在後。

  • TrackBarIn屬性設定

    • Max：設定取值的最大值，設定為 1000。

  • panelin屬性設定

    • Caption：設定初始顯示的文字，設定為 0.00。
    • Title：設定標題顯示的文字，設定為 進水最大流量(L/s)。
    • TitleAlign：設定標題顯示的文字的對齊方式，設定為 taCenter。

  • panellevel屬性設定

    • Caption：設定初始顯示的文字，設定為 0.00。
    • Title：設定標題顯示的文字，設定為 液位高度(m)。
    • TitleAlign：設定標題顯示的文字的對齊方式，設定為 taCenter。

  • UgWaterTank01屬性設定

    • Options：設定相關選項，其中修改 Height 為 240，修改 Width 為 100。

  • panelout屬性設定

    • Caption：設定初始顯示的文字，設定為 0.00。
    • Title：設定標題顯示的文字，設定為 出水最大流量(L/s)。
    • TitleAlign：設定標題顯示的文字的對齊方式，設定為 taCenter。

  • panelflow屬性設定

    • Caption：設定初始顯示的文字，設定為 0.00。
    • Title：設定標題顯示的文字，設定為 出水流量(L/s)。
    • TitleAlign：設定標題顯示的文字的對齊方式，設定為 taCenter。

  • UgPanel03屬性設定

    • Ttite：設定文章顯示的標題，設定為 出水控制。
    • ShowCaption：是否在面板區域顯示文字，設定為 False。
    • TitleAlign：設定標題顯示的文字的對齊方式，設定為 taCenter。

  • UgSiwtchImage02屬性設定

      控制元件位於 UgPanel03 中，雙擊控制元件，打開圖片編輯器，上傳兩個圖片，用於代表開與關的狀態。其中開的圖片在前，關的圖片在後。

  • TrackBarOut屬性設定

    • Max：設定取值的最大值，設定為 1000。

# 3. 程式設定

# 3.1. 程式初始設定

  設定全域性變數。

var Old_PotentionMeterFill,Old_PotentionMeterDisCharge,Fill,DisCharge,Fill_Pressed,DisCharge_Pressed,Old_Fill,Old_DisCharge;
1

  設定初始運行項：

function UgWebRunFrameOnAfterRunScript(sender)
{
  Fill_Pressed = false;
  DisCharge_Pressed = false;
  Old_Fill = "0";
  Old_DisCharge = "1";
}
1
2
3
4
5
6
7

# 3.2. 事件設定

  • UgTimer01-OnTimer事件

  檢測開關的狀態暫存器，同步更新。

function UgTimer01OnTimer(sender)
{
  var s,List;
  List = new TStringList();
  if (UgModbusTCPClient01.ReadCoils(1,2,s)){
    List.CommaText = s;
    if (List.Strings[0] == "1"){
      UgSwitchImage01.IsChecked = true;
      fill = true;
    }
    if (List.Strings[0] == "0"){
      UgSwitchImage01.IsChecked = false;
      fill = false;
    }
    if (List.Strings[1] == "1"){
      UgSwitchImage02.IsChecked = true;
      DisCharge = true;
    }
    if (List.Strings[1] == "0"){
      UgSwitchImage02.IsChecked = false;
      DisCharge = false;
    }
  }
  List.Free;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
  • UgTimer02-OnTimer 事件

  檢測讀數，並更新界面中顯示的讀數資訊。

//讀數狀態切換
function UgTimer02OnTimer(sender)
{
  var i,o,s,t;
  if(UgModbusTCPClient02.ReadHoldingRegister(1,i)){
    panelin.Caption = FloatToStr(i * 0.01);
  }
  if(UgModbusTCPClient02.ReadHoldingRegister(2,o)){
    panelout.Caption = FloatToStr(o * 0.01);
  }
  if(UgModbusTCPClient02.ReadHoldingRegister(5,s)){
    panellevel.Caption = FloatToStr(s * 0.001 * 3);
    UgWaterTank01.Options.Level = s * 0.1;
  }
  if(UgModbusTCPClient02.ReadHoldingRegister(6,t)){
    panelflow.Caption = FloatToStr(t * 0.01);
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
  • ugSwitchImage01-OnSwitch事件

  進水開關狀態變化指令傳遞。

//進水開關
function ugSwitchImage01OnSwitch(sender)
{
  UgModbusTCPClient03.WriteCoil(1,UgSwitchImage01.IsChecked);
}
1
2
3
4
5
  • ugSwitchImage02-OnSwitch事件

  出水開關狀態變化指令傳遞。

//出水開關
function ugSwitchImage02OnSwitch(sender)
{
  UgModbusTCPClient03.WriteCoil(2,UgSwitchImage02.IsChecked);
}
1
2
3
4
5
  • TrackBarIn - OnChange事件

  進水最大流量調節。

//進水調節
function TrackBarInOnChange(sender)
{
  UgModbusTCPClient04.WriteRegister(1,TrackBarIn.Position);
  UgModbusTCPClient04.WriteRegister(3,TrackBarIn.Position);
}
1
2
3
4
5
6
  • TrackBarOut-OnChange事件

  出水最大流量調節。

//出水調節
function TrackBarOutOnChange(sender)
{
  UgModbusTCPClient04.WriteRegister(2,TrackBarIn.Position);
  UgModbusTCPClient04.WriteRegister(4,TrackBarIn.Position);
}
1
2
3
4
5
6
  • ugSwitchImage03-OnSwitch事件

  監控開關。

//定時器
function ugSwitchImage03OnSwitch(sender)
{
  UgTimer01.Enabled = UgSwitchImage03.IsChecked;
  UgTimer02.Enabled = UgSwitchImage03.IsChecked;
  UgTimer03.Enabled = UgSwitchImage03.IsChecked;
  UgTimer04.Enabled = UgSwitchImage03.IsChecked;
  UgTimer05.Enabled = UgSwitchImage03.IsChecked;
}
1
2
3
4
5
6
7
8
9
  • UgTimer03-OnTimer 事件

  按鈕開關的狀態檢測，如有檢測到按鈕按動的操作，則執行相應的操作。

//檢測按鈕按下，開啟開關
function UgTimer03OnTimer(sender)
{
  var s,t,List;
  List = new TStringList;
  if (UgModbusTCPClient08.ReadInputBits(1,2,s)){
    List.CommaText = s;
    if (List.Strings[0] == "1"){
      Fill_Pressed = True;
    }
    if (List.Strings[1] == "0"){
      DisCharge_Pressed = True;
    }
    if ((Fill_Pressed) && (Fill == False)){
      UgModbusTCPClient05.WriteCoil(1,True);
      Fill_Pressed = false;
    }
    if ((Fill_Pressed) && (Fill == True)){
      UgModbusTCPClient05.WriteCoil(1,False);
      Fill_Pressed = false;
    }
    if ((DisCharge_Pressed) && (DisCharge == false)){
      UgModbusTCPClient05.WriteCoil(2,True);
      DisCharge_Pressed = false;
    }
    if ((DisCharge_Pressed) && (DisCharge == true)){
      UgModbusTCPClient05.WriteCoil(2,False);
      DisCharge_Pressed = false;
    }
  }
  List.Free;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
  • UgTimer04-OnTimer事件

  場景中的旋鈕轉動檢測事件，同步更新界面的流量控制。

function UgTimer04OnTimer(sender)
{
  var s,List;
  List = new TStringList();
  UgModbusTCPClient06.ReadInputRegisters(1,4,s){
    List.CommaText = s;
    if (Old_PotentionMeterFill != StrToInt(List.Strings[0])){
      UgModbusTCPClient06.WriteRegister(1,StrToInt(List.Strings[0]));
      Old_PotentionMeterFill = StrToInt(List.Strings[0]);
    }
    if (Old_PotentionMeterDisCharge != StrToInt(List.Strings[1])){
      UgModbusTCPClient06.WriteRegister(2,StrToInt(List.Strings[1]));
      Old_PotentionMeterDisCharge = StrToInt(List.Strings[1]);
    }
    UgModbusTCPClient06.WriteRegister(5,StrToInt(List.Strings[2]));
    UgModbusTCPClient06.WriteRegister(6,StrToInt(List.Strings[3]));
  }
  List.Free;
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
  • UgTimer05-OnTimer事件

  控制開關，控制進出水流量的總開關。

function UgTimer05OnTimer(sender)
{
  var s,List;
  List = new TStringList;
  if (UgModbusTCPClient07.ReadHoldingRegisters(1,4,s)){
    List.CommaText = s;
    if (Fill){
      UgModbusTCPClient07.WriteRegister(3,StrToInt(List.Strings[0]));
    }
    Else{
      UgModbusTCPClient07.WriteRegister(3,0);
    }
    if (DisCharge){
      UgModbusTCPClient07.WriteRegister(4,StrToInt(List.Strings[1]));
    }
    Else{
      UgModbusTCPClient07.WriteRegister(4,0);
    }
  }
}
1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

# 4. 運行結果

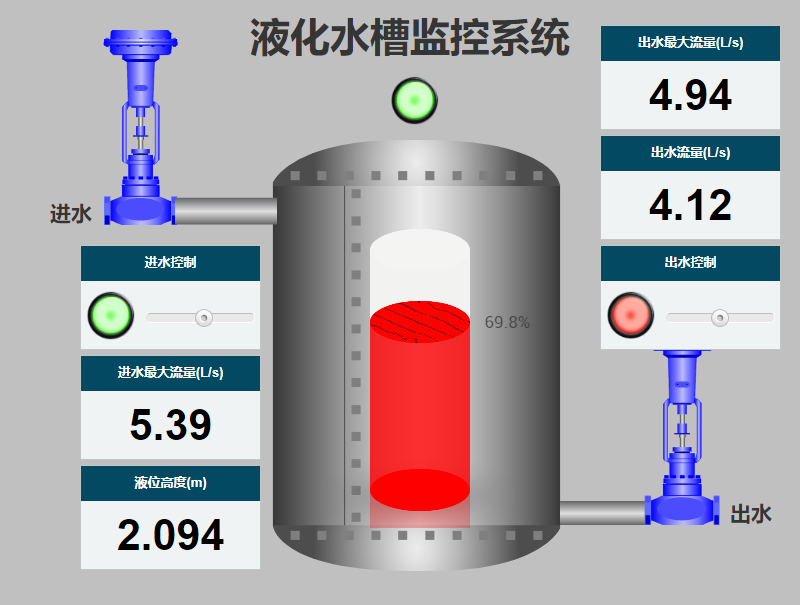

  使用滑鼠點選工具欄儲存到資料庫，然後點選運行（Run），測試運行結果。監控按鈕按下後，可在Factory IO 中的場景執行操作。
