# FastWeb之影像識別(WEB)

# 1. 說明

通過ml5js的影像識別分類功能，輔助實現影像識別的相關功能。ml5js (opens new window)是基於tensorflow.js的深度學習框架，它安裝簡便，API簡單易懂，可直接在瀏覽器裡面運行，可作為輕量化的智能識別工具。此示例需要線上呼叫數據模型，且會呼叫攝像頭的相關許可權，故此處建議使用https來訪問FastWeb中的此示例。

通過本範例學習，可以掌握ml5js的呼叫方式，並通過攝像頭拍照以及圖片上傳兩種方式實現影像識別的相關功能。

使用此示例前，請先確保訪問FastWeb的客戶端能夠訪問網際網路的資源，此處使用的是線上的數據模型資源。

# 2. 設計明細

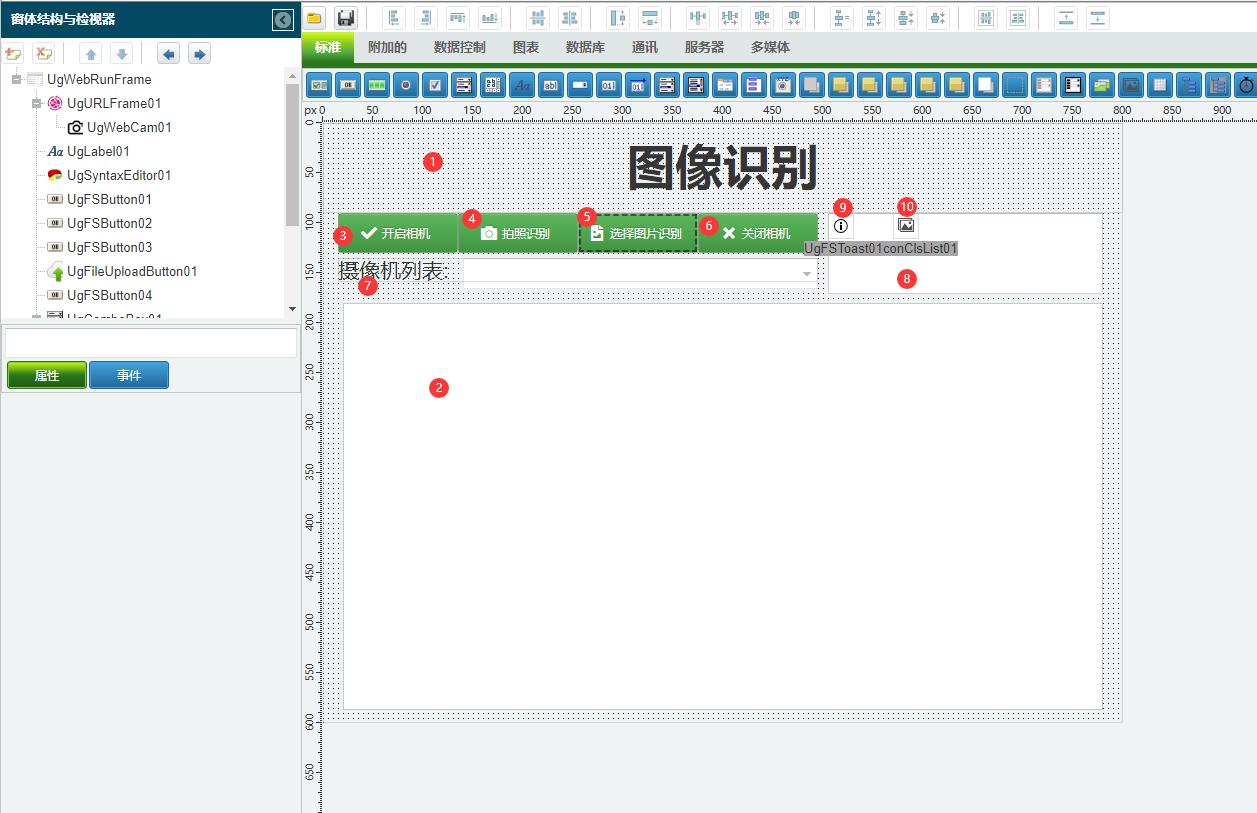

開啟FastWeb設計器，分別加入下插圖之控制元件。或者點選左上角的[匯入]選擇模板檔案來打開對應模板。

1：TUgLabel元件，控制元件名稱為UgLabel01。

2：TUgURLFrame元件，控制元件名稱為UgHTMLFrame01，此控制元件用於運行示例

3：TUgFSButton元件，控制元件名稱為UgFSButton01。

4：TUgFSButton元件，控制元件名稱為UgFSButton02。

5：TUgFSButton元件，控制元件名稱為UgFSButton03。

TUgFileUploadButton元件，控制元件名稱為UgFileUploadButton01。

6：TUgFSButton元件，控制元件名稱為UgFSButton04。

7：TUgComboBox元件，控制元件名稱為UgComboBox01。

8：TUgMemo元件，控制元件名稱為UgMemo01。

9：TUgFSToast元件，控制元件名稱為UgFSToast01。

10：TUgIconClsList元件，控制元件名稱為UgIconClsLit01。

11：TUgTimer元件，控制元件名稱為UgTimer01。

TUgImage元件，控制元件名稱為UgImage02，此控制元件與UgWebCam01重疊，用於顯示拍照的相片。

TUgWebCam元件，控制元件名稱為UgWebCam01。此控制元件用於呼叫相機進行拍攝，但是控制元件不顯示。

TUgSynTaxEditor元件，控制元件名稱為UgSynTextEditor01，此控制元件用於放置運行的HTML文字，但是控制元件不顯示。

UgWebRunFrame屬性設定
- Height：設定頁面高度=600。
- Width：設定頁面寬度=800。
1：UgLabel01屬性設定
- Align：設定控制元件的對齊方式，設定為alTop。
- Alignment：設定控制元件中的文字的對齊方式，設定為taCenter。
- AutoSize：設定控制元件是否跟隨文字大小變化控制元件大小，設定為False。
- Caption：設定顯示的文字內容，設定為影像識別。
- Font：設定字型，點選√打開字型設定界面。
2：UgURLFrame01屬性設定
- Anchors：設定錨點資訊，設定akLeft、akTop、akRight、akBottom為True。
UgWebCam01屬性設定
- Align：其位於UgURLFrame01控制元件中，設定錨點資訊，設定akLeft、akTop、akRight、akBottom為True。
7：UgIconClsList10屬性設定

雙擊控制元件，打開編輯器，依次新增以下幾項的圖示，方括號中的內容為需要輸入的名稱。
3：UgFSButton01屬性設定
- Anchors：設定錨點資訊，設定akLeft、akTop為True，其餘選項為False。
- Caption：設定顯示的文字內容，設定為開啟相機。
- Images：設定顯示圖示的控制元件，設定為UGIconClsList01。
- ImageIndex：設定顯示的圖示的序號，設定為0。
4：UgFSButton02屬性設定
- Anchors：設定錨點資訊，設定akLeft、akTop為True，其餘選項為False。
- Caption：設定顯示的文字內容，設定為拍照識別。
- Enabled：設定控制元件是否其餘，設定為False。
- Images：設定顯示圖示的控制元件，設定為UGIconClsList01。
- ImageIndex：設定顯示的圖示的序號，設定為1。
5：UgFSButton03屬性設定
- Anchors：設定錨點資訊，設定akLeft、akTop為True，其餘選項為False。
- Caption：設定顯示的文字內容，設定為選擇圖片識別。
- Images：設定顯示圖示的控制元件，設定為UGIconClsList01。
- ImageIndex：設定顯示的圖示的序號，設定為2。
6：UgFSButton04屬性設定
- Anchors：設定錨點資訊，設定akLeft、akTop為True，其餘選項為False。
- Caption：設定顯示的文字內容，設定為關閉相機。
- Images：設定顯示圖示的控制元件，設定為UGIconClsList01。
- ImageIndex：設定顯示的圖示的序號，設定為3。
7：UgComboBox01屬性設定
- FieldLabel：設定標籤資訊，設定為攝像機列表。
- FieldLabelWidth：設定標籤顯示區域的寬度，設定為120。
8：UgMemo01屬性設定
- Anchors：設定錨點資訊，設定akLeft、akRight、akTop為True，其餘選項為False。

UgSyntaxEditor01屬性設定

Lines：設定其中顯示的文字資訊。打開編輯器，填寫的內容如下：

<html>
    <head>
        <meta charset="UTF-8" />
        <meta http-equiv="X-UA-Compatible" content="IE=edge" />
        <meta name="viewport" content="width=device-width, initial-scale=1" />
        <title>基於單幅影像的COCOSSD影像檢測</title>
        <script src="https://cdnjs.cloudflare.com/ajax/libs/p5.js/1.1.9/p5.min.js"></script>
        <script src="https://unpkg.com/ml5@0.7.1/dist/ml5.min.js" type="text/javascript"></script>
    </head>
    <body>
    </body>
    <script>
        // Copyright (c) 2020 ml5
        //
        // This software is released under the MIT License.
        // https://opensource.org/licenses/MIT

        /* ===
        ml5 Example
        Object Detection using COCOSSD
        This example uses a callback pattern to create the classifier
        === */



        let objectDetector;
        let img;
        let detections = [];

        function preload() {
            img = loadImage('library/js/ml5-library/assets/bird.jpg');
            // Models available are 'cocossd', 'yolo'
            objectDetector = ml5.objectDetector('cocossd', modelReady);
        }

        function modelReady() {
            objectDetector.detect(img, gotDetections);
        }

        function gotDetections(error, results) {
            if (error) {
                console.error(error);
            }
            detections = results;

            console.log(results);

            if (detections.length > 0) {
                var URLFrame = top.Ext.getCmp("_URLFrame");
                var params = [];
                params = ["result=" + results[0].label, "probability=" + nfc(results[0].confidence * 100.0, 2)];
                top.ajaxRequest(URLFrame, 'OutputData', params);
            }

        }

        function draw() {
            createCanvas(640, 480);
            image(img, 0, 0);
            for (let i = 0; i < detections.length; i += 1) {
                const object = detections[i];
                stroke(0, 255, 0);
                strokeWeight(4);
                noFill();
                rect(object.x, object.y, object.width, object.height);
                noStroke();
                fill(255);
                textSize(24);
                text(object.label, object.x + 10, object.y + 24);
            }
        }

        function upimage(s) {
            img = loadImage(s);
            setTimeout(function() {
                objectDetector.detect(img, gotDetections);
            }, 200);
        }
    </script>
</html>

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42
43
44
45
46
47
48
49
50
51
52
53
54
55
56
57
58
59
60
61
62
63
64
65
66
67
68
69
70
71
72
73
74
75
76
77
78
79
80

Visible：設定控制元件是否可見，設定為False。

UgFileUploadButton01屬性設定
- Anchors：設定控制元件的錨點，設定akLeft與akBottom為True，其餘設定為False。
- ButtonVisible：設定按鈕是否處於可見狀態，設定為False。
- Filter：設定過濾器，設定常用的圖片後綴格式，設定為*.jpg;*.jpeg;*.gif;*.tif。

# 3. 指令碼設計

點選指令碼設計界面右下角的按鈕，切換至單元選擇界面，勾選需要使用的單元。該程式無需引用單元。

# 3.1. 指令碼初始設定

定義指令碼過程，用於設定兩種狀態下顯示的按鈕序列差異。

//JScript
function RefState(AStatus)
//重新整理按鈕的狀態
//1：表示為處於拍攝模式
//2：表示目前處於圖片處理模式
{
  UgWebCam01.CameraName = UgComboBox01.Text;
  if (AStatus == 0)
  {
    UgWebCam01.Visible = True;
    UgWebCam01.StartCamera;
    UgFSButton01.Enabled = False;
    UgFSButton02.Enabled = True;
    UgFileUpLoadButton01.Enabled = False;
    UgFSButton04.Enabled = True;
  }
  if (AStatus == 1)
  {
    UgWebCam01.Visible = False;
    UgWebCam01.StopCamera;
    UgFSButton01.Enabled = True;
    UgFSButton02.Enabled = False;
    UgFileUpLoadButton01.Enabled = True;
    UgFSButton04.Enabled = False;
  }
}

{
  Self.OnAfterRunScript = &UgWebRunFrameOnAfterRunScript;
  UgWebCam01.OnCameraList = &UgWebCam01OnCameraList;
  UgWebCam01.OnError = &UgWebCam01OnError;
  UgWebCam01.OnSnap = &UgWebCam01OnSnap;
  UgFSButton01.OnClick = &UgFSButton01OnClick;
  UgFSButton04.OnClick = &UgFSButton04OnClick;
  UgFSButton02.OnClick = &UgFSButton02OnClick;
  UgFileUploadButton01.OnCompleted = &UgFileUpLoadButton01OnCompleted;
  UgImageClassifier01.OnResult = &UgImageClassifier01OnResult;
  UgURLFrame01.OnAjaxEvent = &UgURLFrame01OnAjaxEvent;

  UgURLFrame01.ClientEvents.UniEvents.Values["beforeInit"] = "function beforeInit(sender, config){config.id = '_URLFrame';}";
  RefState(1);
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32
33
34
35
36
37
38
39
40
41
42

//PasScript
procedure RefState(AStatus: Integer);
//重新整理按鈕的狀態
//1：表示為處於拍攝模式
//2：表示目前處於圖片處理模式
Begin
  UgWebCam01.CameraName := UgComboBox01.Text;
  if AStatus = 0 Then
  Begin
    UgWebCam01.Visible := True;
    UgWebCam01.StartCamera;
    UgFSButton01.Enabled := False;
    UgFSButton02.Enabled := True;
    UgFileUpLoadButton01.Enabled := False;
    UgFSButton04.Enabled := True;
  End;
  if AStatus = 1 Then
  Begin
    UgWebCam01.Visible := False;
    UgWebCam01.StopCamera;
    UgFSButton01.Enabled := True;
    UgFSButton02.Enabled := False;
    UgFileUpLoadButton01.Enabled := True;
    UgFSButton04.Enabled := False;
  End;
End;

//初始化界面，更新設定
Begin
  UgURLFrame01.ClientEvents.UniEvents.Values['beforeInit'] := 'function beforeInit(sender, config){config.id = ''_URLFrame'';}';
  RefState(1);
End.

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24
25
26
27
28
29
30
31
32

// Make sure to add code blocks to your code group

# 3.2. 事件設定

UgWebRunFrame-OnAfterRunScript事件

初始化運行狀態，設定網頁顯示的內容。

//JScript
function UgWebRunFrameOnAfterRunScript(sender)
{
  UGMM.LC(Self);
  UgURLFrame01.HTML = UgSyntaxEditor01.Lines;
}

1
2
3
4
5
6
7

//PasScript
procedure UgWebRunFrameOnAfterRunScript(const sender: tobject);
begin
  UGMM.LC(Self);
  UgURLFrame01.HTML := UgSyntaxEditor01.Lines;
end;

1
2
3
4
5
6

// Make sure to add code blocks to your code group

UgWebCam01-OnCameraList事件

此事件用於在啟動時獲取目前可用的攝像機的設備列表。

//JScript
function UgWebCam01onCameraList(sender)
//獲取攝像機列表
{
  UgComboBox01.Items.Clear;
  for (var i = 0; i <= UgWebCam01.CameraList.Count - 1; i++ )
    UgComboBox01.Items.Add(UgWebCam01.CameraList.Names[i]);
  if (UgComboBox01.Items.Count > 0)
    UgComboBox01.ItemIndex= 0;
}

1
2
3
4
5
6
7
8
9
10

//PasScript
procedure UgWebCam01onCameraList(sender: tobject);
//獲取攝像機列表
var
  i: Integer;
begin
  UgComboBox01.Items.Clear;
  for i := 0 to UgWebCam01.CameraList.Count-1 do
    UgComboBox01.Items.Add(UgWebCam01.CameraList.Names[i]);
  if UgComboBox01.Items.Count>0 then
    UgComboBox01.ItemIndex:= 0;
end;

1
2
3
4
5
6
7
8
9
10
11
12

// Make sure to add code blocks to your code group

UgWebCam01-OnError事件

當相機在運行的過程中出現錯誤時觸發事件，該事件中包含了錯誤的相關資訊。

//JScript
function UgWebCam01onError(sender,error)
//相機啟動出錯時的提示資訊
{
  UgFSToast01.Info("",error);
}

1
2
3
4
5
6

//PasScript
procedure UgWebCam01onError(sender: tobject;const error: string);
//相機啟動出錯時的提示資訊
begin
  UgFSToast01.Info('',error);
end;

1
2
3
4
5
6

// Make sure to add code blocks to your code group

UgWebCam01-OnSnap事件

當照相機在執行照相操作后觸發此事件，將照相機拍攝獲得的圖片儲存后發送以進行識別。

//JScript
function UgWebCam01onSnap(sender,filename)
//拍照的結果
{
  RefState(1);
  var DestFolder=UGSM.StartPath+"UploadFolder\\";
  var RemoteFileName = UGMM.CreateGuid + ".jpg";
  var DestName=DestFolder+RemoteFileName;
  //上傳檔案
  CopyFile(filename, DestName, False);
  var imgPath = "UploadFolder/"+RemoteFileName;
  UniSession.AddJS(UgURLFrame01.JSName+".iframe.contentWindow.upimage('"+imgPath+"')");
  //UgTimer01.Enabled = True;
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15

//PasScript
procedure UgWebCam01onSnap(sender: tobject;const filename: string);
//拍照的結果
var
  DestName : string;
  DestFolder : string;
  RemoteFileName: String;
  imgPath: String;
begin
  RefState(1);
  DestFolder:=UGSM.StartPath+'UploadFolder\';
  RemoteFileName := UGMM.CreateGuid + '.jpg';
  DestName:=DestFolder+RemoteFileName;
  //上傳檔案
  CopyFile(filename, DestName, False);
  imgPath := 'UploadFolder/'+RemoteFileName;
  UniSession.AddJS(UgURLFrame01.JSName+'.iframe.contentWindow.upimage('''+imgPath+''')');
end;

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18

// Make sure to add code blocks to your code group

3：UgFSButton01-OnClick事件

點選開啟相機按鈕，打開攝像機。

//JScript
function UgFSButton01OnClick(sender)
//開啟相機
{
  RefState(0);
}

1
2
3
4
5
6

//PasScript
procedure UgFSButton01OnClick(sender: tobject);
//開啟相機
begin
  RefState(0);
end;

1
2
3
4
5
6

// Make sure to add code blocks to your code group

4：UgFSButton02-OnClick事件

點選拍照按鈕，以執行拍照。

//JScript
function UgFSButton02OnClick(sender)
//拍攝照片
{
  UgWebCam01.SnapPicture;
}

1
2
3
4
5
6

//PasScript
procedure UgFSButton02OnClick(sender: tobject);
//拍攝照片
begin
  UgWebCam01.SnapPicture;
end;

1
2
3
4
5
6

// Make sure to add code blocks to your code group

6：UgFSButton04-OnClick事件

點選關閉相機按鈕，關閉攝像機。

//JScript
function UgFSButton04OnClick(sender)
//關閉相機
{
  RefState(1);
}

1
2
3
4
5
6

//PasScript
procedure UgFSButton04OnClick(sender: tobject);
//關閉相機
begin
  RefState(1);
end;

1
2
3
4
5
6

// Make sure to add code blocks to your code group

5：UgFileUploadButton01-OnCompleted事件

當上傳圖片后，進行判斷識別。

//JScript
function UgFileUploadButton01OnCompleted(sender,astream)
//上傳圖片
{
  //遠端檔名
  var RemoteFileName = ExtractFileName(varToStr(TUgFileUploadButton(sender).FileName));
  //遠端檔案路徑
  var DestFolder=UGSM.StartPath+"UploadFolder\\";
  var DestName=DestFolder+RemoteFileName;
  //上傳檔案
  CopyFile(UGCM.GetFileStreamFileName(AStream), DestName, False);
  //ShowMessage(DestName);
  var imgPath = "UploadFolder/"+RemoteFileName;
  UniSession.AddJS(UgURLFrame01.JSName+".iframe.contentWindow.upimage('"+imgPath+"')");
  //UgTimer01.Enabled = True;
}

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16

//PasScript
procedure UgFileUploadButton01OnCompleted(sender: tobject;astream: tfilestream);
//上傳圖片
var
  DestName : string;
  DestFolder : string;
  RemoteFileName:String;
  imgPath:String;
begin
  //遠端檔名
  RemoteFileName := ExtractFileName(VarToStr(TUgFileUploadButton(sender).FileName));
  //遠端檔案路徑
  DestFolder:=UGSM.StartPath+'UploadFolder\';
  DestName:=DestFolder+RemoteFileName;
  //上傳檔案
  CopyFile(UGCM.GetFileStreamFileName(AStream), DestName, False);
  //ShowMessage(DestName);
  imgPath := 'UploadFolder/'+RemoteFileName;
  UniSession.AddJS(UgURLFrame01.JSName+'.iframe.contentWindow.upimage('''+imgPath+''')');
end;

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20

// Make sure to add code blocks to your code group

2：UgURLFrame01-OnAjaxEvent事件

當識別到Ajax事件時觸發，執行相關的指令碼，輸出識別的結果資訊。

//JScript
function UgURLFrame01OnAjaxEvent(sender,eventname,params)
//識別結果輸出
{
  if (eventname == "OutputData")
  {
    UgMemo01.Lines.Add(UGMM.LT("識別項：")+params.Values["result"]);
    UgMemo01.Lines.Add(UGMM.LT("可信度：")+params.Values["probability"]);
  }
}

1
2
3
4
5
6
7
8
9
10

//PasScript
procedure UgURLFrame01OnAjaxEvent(sender: tcomponent;eventname: string;params: tunistrings);
//識別結果輸出
begin
  if eventname = 'OutputData' Then
  Begin
    UgMemo01.Lines.Add(UGMM.LT('分類項：')+params.Values['result']);
    UgMemo01.Lines.Add(UGMM.LT('可信度：')+params.Values['probability']);
  end;
end;

1
2
3
4
5
6
7
8
9
10

// Make sure to add code blocks to your code group

# 4. 運行結果

使用滑鼠在FastWeb功能表，點選[儲存至資料庫]按鈕，將其儲存至資料庫，點選[除錯運行]確認能夠正常打開。

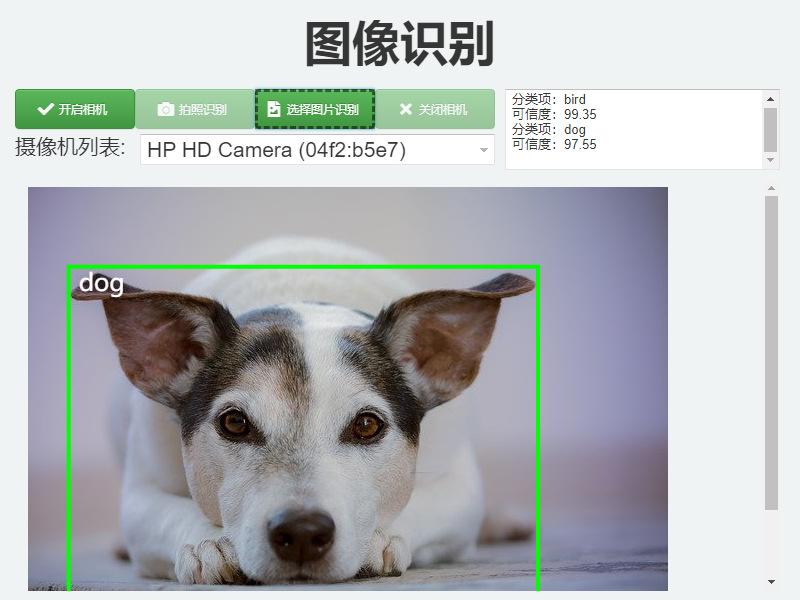

打開示例，選擇圖片載入，可從載入的圖片中檢視識別的結果資訊。

← 圖片分類(WEB) 視訊識別(WEB)→
