全景汽車內飾-視覺化控制元件(WEB)

# FastWeb之全景汽車內飾-視覺化控制元件(WEB)

# 1. 說明

  本示例使用egjs-view360全景顯示庫,通過匯入全景的平面圖片實現圖片的全景展示功能。本示例將使用Ug3DAngle來實現全景圖片展示的相關功能。

  通過本範例學習,可以掌握全景圖片的引入方式,從而實現引用全景圖片的相關功能。

# 2. 設計明細

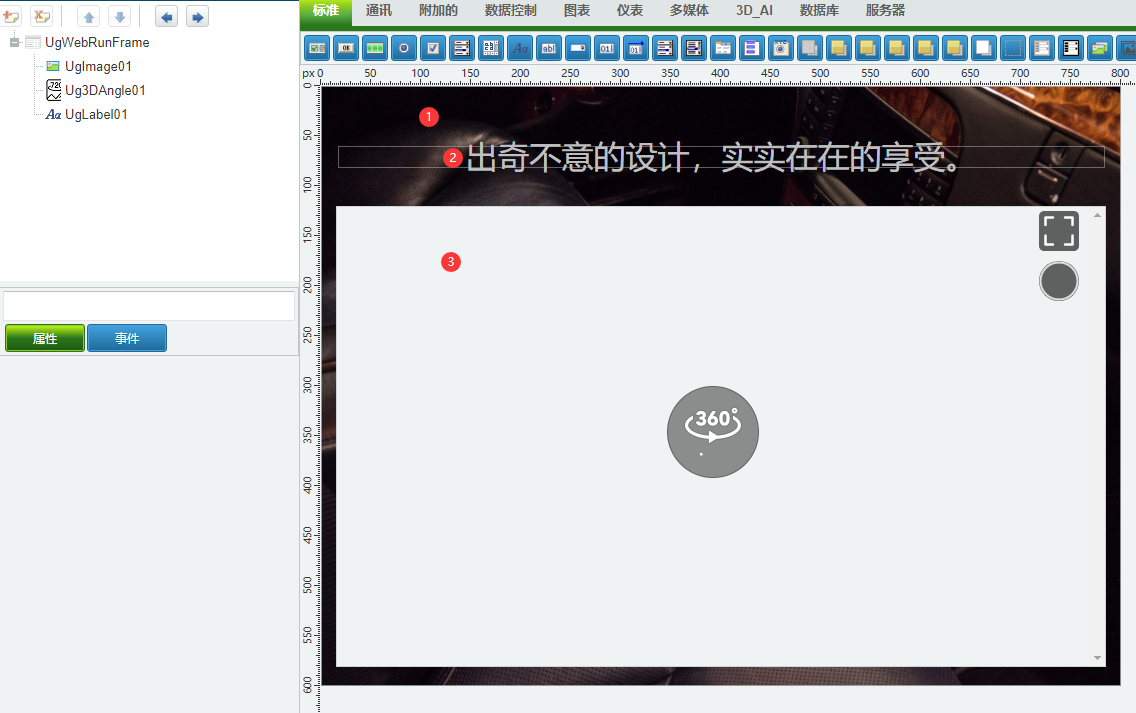

  開啟FastWeb設計器,分別加入下插圖之控制元件。或者點選左上角的[匯入]選擇模板檔案來打開對應模板。

  1:TUgImage元件,控制元件名稱為UgImage01。

  2:TUgLabel元件,控制元件名稱為UgLabel01。

  3:TUg3DAngle元件,控制元件名稱為Ug3DAngle01。

  • UgWebRunFrame屬性設定

    • Height:設定頁面高度=600。
    • Width:設定頁面寬度=800。
  • 1:UgImage01屬性設定

    • Align:設定控制元件的對齊方式,設定為alClient。
    • Picture:設定控制元件使用的圖片,點選右側[√]打開圖片編輯器,選擇圖片上傳。
    • Stretch:設定圖片是否根據控制元件進行拉伸操作,設定為True。
  • 2:UgLabel01屬性設定

    • Alignment:設定文字內容的對齊方式,設定為taCenter。
    • Anchors:設定固定的相對錨點,其中將akLeft、akTop與akRight設定為True,akBottom設定為False。
    • Autosize:設定控制元件尺寸是否根據文字內容長度自動變化,此處設定為False。
    • Caption:設定顯示的文字內容,設定為出奇不意的設計,實實在在的享受。。

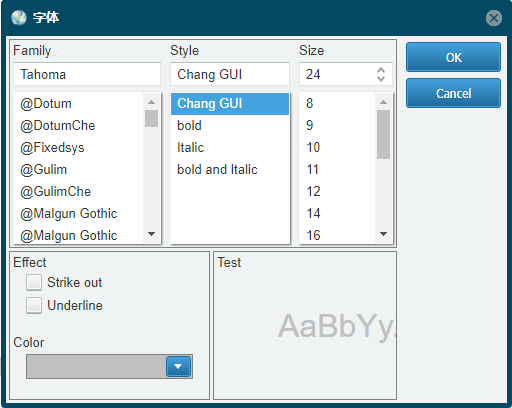

    • Font:設定顯示的字型,點選右側的[√]打開字型設定。

# 3. 指令碼設計

  點選指令碼設計界面右下角的按鈕,切換至單元選擇界面,勾選需要使用的單元。該程式指令碼不需要引用單元。

# 3.1. 指令碼初始設定

  該程式指令碼初始設定用於傳遞顯示的全景圖片源。

    //JScript
    function ViewInit()
    {
      Ug3DAngle01.Options.image = "library/js/egjs-view360/examples/img/equi-car-inside.jpg";
      Ug3DAngle01.Options.projectionType = pt_equirectangular;
    }

    function UgWebRunFrameOnAfterRunScript(sender)
    {
      UGMM.LC(Self);
    }

    {
      ViewInit();
      Self.OnAfterRunScript = &UgWebRunFrameOnAfterRunScript;
    }

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    16
    //PasScript
    Procedure ViewInit;
    Begin
      Ug3DAngle01.Options.image := 'library/js/egjs-view360/examples/img/equi-car-inside.jpg';
      Ug3DAngle01.Options.projectionType := pt_equirectangular;
    End;

    procedure UgWebRunFrameOnAfterRunScript(const sender: tobject);
    begin
      UGMM.LC(Self);
    end;

    Begin
      ViewInit;
    End.

    1
    2
    3
    4
    5
    6
    7
    8
    9
    10
    11
    12
    13
    14
    15
    // Make sure to add code blocks to your code group

    # 4. 運行結果

      使用滑鼠在FastWeb功能表,點選[儲存至資料庫]按鈕,將其儲存至資料庫,點選[除錯運行]確認能夠正常打開。

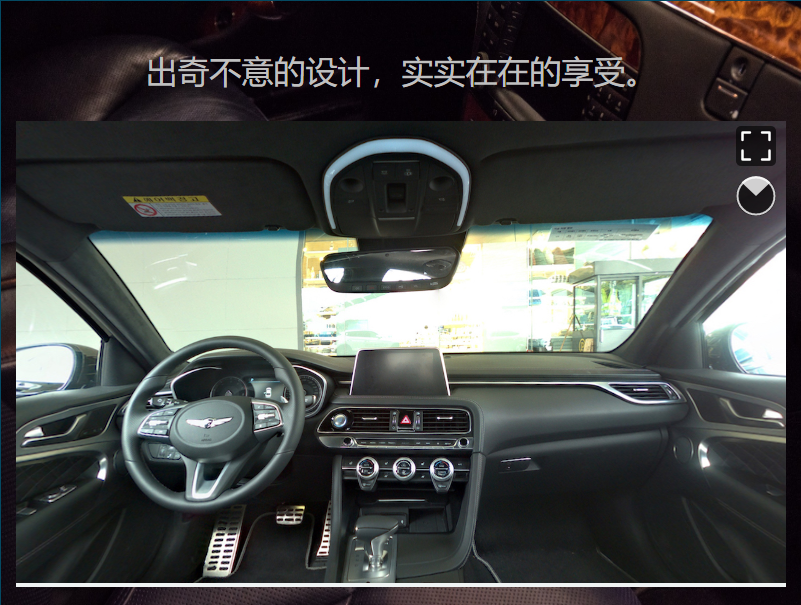

      在視窗中可顯示汽車內飾的全景圖片。
